Отметим, что для большинства оптических систем соотношение D/f можно заменить на 2sin, где — апертурный угол в пространстве изображений. В этом случае уравнение (7.74) принимает вид
Для представления кривой функции передачи модуляции безаберрационного объектива удобно выразить пространственную частоту в относительных единицах, приняв предельное ее значение за единицу.
Частота в относительных единицах R = /lim связана с очевидным соотношением
а из (7.73) следует, что R = cos .
Таким образом, = arccos R и уравнение функции передачи модуляции оптической системы дифракционного качества после подстановки этого значения в (7.72) примет вид
График этой функции (рис. 7.11) в области низких частот представляет собой практически прямую линию и лишь при T() < 0,4 искривляется по направлению к точке R = 1.

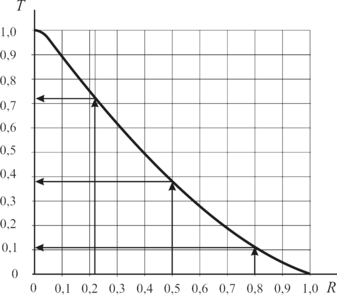

Рис. 7.11. Функция передачи модуляции
Функция T() имеет ключевое значение для расчета пространственного распределения интенсивности, поскольку определяет уменьшение амплитуды всех составляющих разложения Фурье.
7.11. Учет распределения интенсивности в изображении
Распределение интенсивности в изображении, создаваемом оптической системой, можно найти при использовании фурье-преобразований функций, входящих в интеграл свертки. В результате получаются соответственно частотное распределение интенсивности в объекте и оптическая передаточная функция. Простое перемножение этих функций позволяет получить частотное распределение интенсивности в изображении. Применив к нему обратное фурье-преобразование, можно найти искомое распределение интенсивности в изображении.
Каждая косинусоидальная составляющая пространственного распределения в объекте преобразуется в изображение без изменений ее частоты, меняются только амплитуда и фаза этой составляющей.
Для случая дифракционно-ограниченной системы, когда волновые аберрации отсутствуют, может быть предложена следующая процедура.
1. Для известного (заданного) пространственного распределения интенсивности Io(x) в объекте находят частотное распределение объекта Io(ν) с помощью фурье-преобразования:
Результатом является частотный спектр объекта, то есть набор значений коэффициентов Фурье для различных гармоник, описывающих заданный профиль распределения интенсивности в объекте.
2. Рассчитывают частотное распределение изображения Ii(ν). Для этого частотное распределение объекта умножают на коэффициент передачи модуляции:
Предварительно для каждой частоты рассчитывают соответствующее значение T(), далее умножают его на значение коэффициента Фурье соответствующей гармоники.
3. Находят пространственное распределение интенсивности в изображении за счет обратного фурье-преобразования:
Полученные в (7.79) новые значения коэффициентов Фурье используются для воссоздания соответствующих гармоник разложения. Суммирование значений гармоник для текущей координаты профиля позволяет получить значение интенсивности в изображении для данной координаты.
4. Оценивают распределение интенсивности в изображении с технологической точки зрения. Дифракционное размытие изображения приводит к тому, что на участки фоторезиста, лежащие в области геометрической тени, попадает часть экспонирующего излучения. Получаемая этими участками доза экспозиции может стать достаточной для утонения фоторезиста, в результате он не сможет служить защитной маской при последующих операциях.
Деструкция фоторезиста в затененных участках будет зависеть не только от степени размытия изображения, но и от контраста самого фоторезиста, который часто выражается через его модуляцию.
Для получения микрорельефа в фоторезисте необходимо, чтобы модуляция оптического изображения превышала модуляцию фоторезиста, т. е. чтобы выполнялось условие T > Tf. У фоторезистов, согласованных с источниками излучения в диапазоне линий g, h, i, контраст составляет = 2...3, при этом согласно формуле (7.2) модуляция равна Tf = 0,36...0,70. Поэтому на значение опического контраста накладывается ограничение .
Как следует из рис. 7.12, изображение с высоким оптическим контрастом имеет меньший клин проявления. Показанное пунктиром уменьшение разности между E1 и E0 (дозы начала и полного проявления фоторезиста) также делает изображение более резким.
Таким образом, контраст (модуляция) оптического изображения и контраст фоторезиста определяют разрешение всего литографического процесса. Поэтому для полученного распределения интенсивности в изображении необходимо оценить его контраст, сравнить с требуемым контрастом и вынести решение о возможности получения заданного изображения в данной литографической системе.
Рис. 7.12. Влияние параметров изображения
и фоторезиста на качество микрорельефа:
а — контрасты изображения и фоторезиста; б — клин проявления
Контрольные вопросы и задания
1. Опишите основные свойства оптической передаточной функции T(). Объясните их математическое происхождение со ссылками на соответствующие формулы. Дайте графическую иллюстрацию функции T().
2. Оптическая передаточная функция T() определена для объекта с косинусоидальным распределением интенсивности. Что можно сказать про T() для объекта с прямоугольным распределением интенсивности?
3. Разложите в ряд Фурье заданную функцию распределения интенсивности. Разложение выполните в комплексной и тригонометрической форме. Сравните результаты.
4. Поясните этапы выполнения расчета интенсивности в проекционном изображении:
нахождение частотного распределения объекта;
нахождение частотного распределения изображения (определение значения T() для каждой частоты;
нахождение пространственного распределения изображения (выполнение обратного фурье-преобразования).
Каждый этап этого вопроса проиллюстрируйте графически.
5. По рассчитанному распределению интенсивности оцените применимость литографической системы для формирования заданного микроизображения.
