Московский Государственный Технический Университет им. Н.Э.Баумана.
КУРСОВАЯ РАБОТА
по курсу «Элементы управления в АСОИУ».
(VII семестр)
ВАРИАНТ № 2
Выполнил: Принял:
Студент гр. ИУ5-XX
XXX / Ф.И.О. / ____________________
“______”___________2015 “______”________201…
Москва 2015
Оглавление
1. Техническое задание на курсовую работу 4
2. Задача 1 5
2.1 Табличная форма и СДНФ функции
5
2.2 Построение карты Карно для функции Y1. 5
2.3 Синтез ЦУУ на основе логических элементов Пирса 6
.Схема устройства в EWB5.12: 6
2.3.1 Обоснование выбора серий логических элементов 6
2.3.2 Функциональная схема цифрового управляющего устройства. 7
2.4 Синтез ЦУУ на основе мультиплексоров и логических элементов Шеффера (4+2 разрядные мультиплексоры). 7
2.4.1 Таблица, устанавливающая соответствие информационных входов мультиплексора заданным управляющим переменным. 7
2.4.2 Минимизация логических функций после выделения управляющих переменных Мультиплексора 1-ого уровня 8
2.4.3 Cоответствие информационных входов мультиплексоров 2-ого уровня выбранным управляющим переменным. 8
Схема устройства в EWB5.12: 10
2.4.4. Обоснование выбора серии логических элементов 10
2.4.5 Функциональная схема цифрового управляющего устройства. 11
2.5 Синтез ЦУУ на основе мультиплексоров и логических элементов Шеффера (2+4 разрядные мультиплексоры). 11
2.5.1 Таблица, устанавливающая соответствие информационных входов мультиплексора заданным управляющим переменным. 11
2.5.2 Минимизация логических функций после выделения управляющих переменных Мультиплексора 1-ого уровня 12
2.5.3 Cоответствие информационных входов мультиплексоров 2-ого уровня выбранным управляющим переменным. 12
Схема устройства в EWB5.12: 13
2.5.4. Обоснование выбора серии логических элементов 13
2.5.5 Функциональная схема цифрового управляющего устройства. 14
3. Задача 2 15
3.1 Табличная форма и СДНФ функции
15
3.2 Построение карты Карно для функции Y2. 16
3.3 Синтез ЦУУ на основе логических элементов Шеффера 16
Схема устройства в EWB5.12: 17
3.3.1 Обоснование выбора серий логических элементов 17
3.3.2 Функциональная схема цифрового управляющего устройства. 18
3.4 Синтез ЦУУ на основе мультиплексоров и логических элементов Пирса (8-разрядный мультиплексор). 18
3.4.1 Таблица, устанавливающая соответствие информационных входов мультиплексора заданным управляющим переменным. 18
3.4.2 Минимизация логических функций после выделения управляющих переменных мультиплексора 19
Схема устройства в EWB5.12: 21
3.4.3. Обоснование выбора серии логических элементов 21
3.4.4 Функциональная схема цифрового управляющего устройства. 22
4. Спецификация 23
5. Вывод 24
6. Список литературы 25
1. Техническое задание на курсовую работу
1. Произвести синтез цифрового устройства управления (ЦУУ) в базисах мультиплексоров, логических элементов Шеффера и Пирса в соответствии с заданным вариантом логической функции и управляющих переменных (приложения №1 и №2).
2.Произвести схемотехническое моделирование синтезированных схем ЦУУ с помощью программы Electronics Workbench (ERB).
3.Продемонстрировать работоспособность полученных моделей ЦУУ с индикацией заданных значений логической функции с помощью Word Generator из EWB и результата на выходе схемы с помощью Logic Analyzer и лампочки.
Термы логических функций заданы в виде чисел в десятичной системе счисления.
1. а). На основе двух- и трехвходовых логических элементов Пирса.
б). На основе мультиплексоров с 4-м и 2-мя информационными входами и двухвходовых логических элементов Шеффера.
ЦУУ задано логической функцией от 5-ти двоичных переменных:
Y=(1,4,6,7,8,10,11,13,14,16,17,18,19,20,24,26,28,29,30,31)
Управляющие переменные:
X2X0, X3
2. а). На основе двух- и трехвходовых логических элементов Шеффера.
б). На основе мультиплексора с 8-ю информационными входами и двухвходовых логических элементов Пирса.
ЦУУ задано логической функцией от 6-ти двоичных переменных:
Y=(0,1,2,7,8,9,10,14,15,19,20,21,22,27,28,29,30,35,36,37,38,43,44,45,46,49,50,55,56,57,58,63)
Управляющие переменные:
X5X4X3
2. Задача 1
2.1 Табличная форма и СДНФ функции ![]()
| № |
|
|
|
|
|
|
| 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1 | 0 | 0 | 0 | 0 | 1 | 1 |
| 2 | 0 | 0 | 0 | 1 | 0 | 0 |
| 3 | 0 | 0 | 0 | 1 | 1 | 0 |
| 4 | 0 | 0 | 1 | 0 | 0 | 1 |
| 5 | 0 | 0 | 1 | 0 | 1 | 0 |
| 6 | 0 | 0 | 1 | 1 | 0 | 1 |
| 7 | 0 | 0 | 1 | 1 | 1 | 1 |
| 8 | 0 | 1 | 0 | 0 | 0 | 1 |
| 9 | 0 | 1 | 0 | 0 | 1 | 0 |
| 10 | 0 | 1 | 0 | 1 | 0 | 1 |
| 11 | 0 | 1 | 0 | 1 | 1 | 1 |
| 12 | 0 | 1 | 1 | 0 | 0 | 0 |
| 13 | 0 | 1 | 1 | 0 | 1 | 1 |
| 14 | 0 | 1 | 1 | 1 | 0 | 1 |
| 15 | 0 | 1 | 1 | 1 | 1 | 0 |
| 16 | 1 | 0 | 0 | 0 | 0 | 1 |
| 17 | 1 | 0 | 0 | 0 | 1 | 1 |
| 18 | 1 | 0 | 0 | 1 | 0 | 1 |
| 19 | 1 | 0 | 0 | 1 | 1 | 1 |
| 20 | 1 | 0 | 1 | 0 | 0 | 1 |
| 21 | 1 | 0 | 1 | 0 | 1 | 0 |
| 22 | 1 | 0 | 1 | 1 | 0 | 0 |
| 23 | 1 | 0 | 1 | 1 | 1 | 0 |
| 24 | 1 | 1 | 0 | 0 | 0 | 1 |
| 25 | 1 | 1 | 0 | 0 | 1 | 0 |
| 26 | 1 | 1 | 0 | 1 | 0 | 1 |
| 27 | 1 | 1 | 0 | 1 | 1 | 0 |
| 28 | 1 | 1 | 1 | 0 | 0 | 1 |
| 29 | 1 | 1 | 1 | 0 | 1 | 1 |
| 30 | 1 | 1 | 1 | 1 | 0 | 1 |
| 31 | 1 | 1 | 1 | 1 | 1 | 1 |

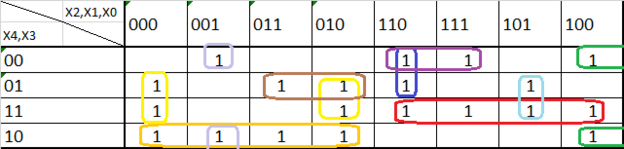

2.2 Построение карты Карно для функции Y1.
Представим таблицу функции в виде карты Карно. По столбцам отображаются значения переменных X2, X3, X4, а по строкам – X0, X1.
