Текст из файла (страница 14)

В соответствии с этими документами краны могут быть допущены к подъему и перемещению только тех грузов, масса которых не превышает их грузоподъемности. При этом необходимо учитывать положение выносных опор, длину стрелы и вылет крюка.

Производить подъем и перемещение людей краном запрещается.

Передвижение подъемных сооружений с грузом разрешается производить только в том случае, если это предусмотрено инструкцией по эксплуатации крана с соблюдением требований и ограничений, приведенных в этой инструкции. Стрела крана при передвижении с грузом, как правило, должна быть направлена вдоль пути. Совмещать передвижение крана с какими-либо другими операциями запрещается.

При давлении ветра (силе ветра), превышающем предельно допустимое, приведенное в паспорте крана, работа крана должна быть прекращена, стрела должна быть опущена в крайнее нижнее положение (оговоренное в инструкции по эксплуатации крана) и направлена вдоль действия ветра. Максимальное давление ветра, при котором работа крана должна быть прекращена, обычно равна 15 кгс/см2, что соответствует скорости ветра 15 м/с.

При работе крана расстояние между поворотной частью крана при любом его положении и габаритами приближения строения или штабелями грузов и другими предметами должно быть не менее 1м.

При перемещении груза в горизонтальном направлении он должен быть предварительно поднят на 0,5 м выше встречающихся на пути предметов [21].

Не разрешается кому бы то ни было находиться под поднятым грузом и в зоне возможного опускания стрелы; в тех случаях, когда по производственным условиям перемещение груза и стрелы над людьми является неизбежным, оно может быть допущено лишь на основе письменного разрешения руководства предприятия после определения условий работы и принятия необходимых мер безопасности.

При работе подъемных сооружений необходимо обеспечить, чтобы никто из лиц, не имеющих отношения к управлению краном или его обслуживанию, не допускался в кабину, не входил на кран и не сходил с него во время работы, не включал рубильник.

Опасная зона работы подъемных сооружений должна быть ограждена сигнальным ограждением и снабжена указателями, видимыми как днем, так и ночью.

6.4. Мероприятия по охране окружающей среды

6.4.1 Мероприятия по минимизации вредного воздействия на земельные ресурсы.

Для уменьшения негативного воздействия на почву и рационального использования земельных ресурсов при производстве строительных работ, необходимы следующие мероприятия:

  • Плодородный слой в зоне расположения строительной площадки снимается на всю толщину и вывозится в специально отведенные места (перемещение во временные бурты) для последующего использования его при рекультивации занимаемой территории;

  • Для предотвращения загрязнения почвы горюче-смазочными материалами (ГСМ) каждый механизм должен иметь герметичный поддон под работающими агрегатами;

  • Для предотвращения загрязнения почвы буровым шламом при производстве буровых работ бурение скважин опор моста предусмотрено в герметичных обсадных трубах, весь грунт, удаляемый из полости трубы, поступает в герметичные емкости и увозится в специально отведенные места;

  • Стоянку автомашин и механизмов организовать на стройплощадке за пределами водоохранной зоны, на твердом основании (использование железобетонных плит);

  • По окончанию строительных работ провести техническую и биологическую рекультивацию территории.

6.4.2. Мероприятия по охране водных объектов в период проведения строительных работ

Основополагающим нормативным актом регулирующим вопросы рационального использования и охраны вод является Водный Кодекс РФ, где регламентируется хозяйственная деятельность природопользователей в водоохранных зонах (ВОЗ) и прибрежных защитных полосах (ПЗП).

Для уменьшения негативного влияния на водную среду требуется проведение следующих мероприятий:

  • Оснащение ВОЗ аншлагами, предназначенными для закрепления на местности водоохранных зон, аншлаги устанавливаются на границе ВОЗ;

  • Разместить строительную площадку за пределами ВОЗ, по периметру строительной площадки устраивается водосборная канава с уклоном от водного объекта;

  • Исключить в пределах ВОЗ движение и стоянку техники и транспорта (за исключением их стоянки в местах имеющих твердое покрытие;

  • Проводить своевременно ремонт техники и оборудования, для исключение попадания ГСМ на почву, а затем и в водный объект, каждый механизм должен иметь герметичный поддон под работающими агрегатами;

  • Исключить размещение отвалов размываемых грунтов в пределах ПЗП;

  • Исключить складирование отходов производства и потребления в пределах ВОЗ, осуществлять регулярную уборку территории.













ЗАКЛЮЧЕНИЕ

В дипломном проекте разработаны проектные решения железнодорожного моста через реку Новоенисейская на участке Холмск- Ильинск.

Основой для составления вариантов были ситуационные, геологические и гидрологические данные. При разработке вариантов так же учитывалась сейсмичность района.

Для детальной разработки был выбран второй вариант моста, схема 3x33,6м. Для выбранного варианта были произведены расчёты в ПК «Опора Х» и Beton, в том числе разработаны конструкции опор.

Также была разработана технология производства работ по сооружению опор и монтажу пролётных строений, план строительной площадки и составлен календарный график.

В заключительной части дипломного проектирования были освещены вопросы техники безопасности, разгрузочно- погрузочных, монтажных работ, правила пожарной безопасности на строительной площадке, а также рассмотрены основные вредные производственные факторы.

СПИСОК ЛИТЕРАТУРЫ

  1. СП 35.13330.2011 Актуализированная редакция СНиП 2.05.03-84* - «Мосты и трубы» / Минстрой России. – М.:ГП ЦПП, 2011. – 214 с.

  2. Пособие К СНиП 2.05.03-84 «Мосты и трубы» по проектированию железнодорожных и автодорожных мостовых переходов через водотоки (ПМП-91) / Минстрой России. – М.:ГП ЦПП, 1992. – 136 с.

  3. СП 14.13330.2014 Актуализированная редакция СНиП II-7-81 «Строительство в сейсмических районах» / Госстрой России. – М.: Стройиздат, 2014. – 91 с.

  4. СП 131.13330.2012 Актуализированная редакция СНиП 23.01.99* «Строительная климатология» / Минрегион России. – М.:ГП ЦПП, 2012. – 108 с.

  5. СП 33-101-2003 Актуализированная редакция СНиП 2.01.14-83 «Определение основных расчётных гидрологических характеристик» / Госстрой России. – М.:ГП ЦПП, 2003. – 70 с.

  6. СП 22.13330.2011 Актуализированная редакция СНиП 2.02.01-83* «Основания зданий и сооружений» / Минрегион России. – М.:ГП ЦПП, 2011. – 162 с.

  7. СП 24.13330.2011 Актуализированная редакция СНиП 2.02.03-85* «Свайные фундаменты» / Минрегион России. – М.:ГП ЦПП, 2011. – 86 с.

  8. Копыленко В.А., Переселенкова И.Г. Проектирование мостового перехода на пересечение трассой железной дороги: Учебное пособие для вузов ж.-д. транспорта / Под ред. В.А. Копыленко. – М.:Маршрут, 2004. – 196 с.

  9. Составление и сравнение вариантов железобетонного моста: Методические указания к курсовому и дипломному проектированию / Сост. Топеха А.А. – Хабаровск: ДВГУПС, 1999. – 42 с.

  10. Смирнов В.Н. Строительство мостов и труб. – СПб.: Изд- во ДНК, 2007. – 288 с.

  11. Бобриков Б.В., Русаков И.М., Царьков А.А. Строительство мостов: учебник для вузов. – 2-е изд., перераб. и доп.; Под ред. Б.В. Бобрикова. – М.: транспорт, 1987. – 304 с.

  12. Мосты и тоннели на железных дорогах / под ред. В.О. Осипова. – М.: Транспорт, 1988. – 367 с.

  13. Колоколов Н.М., Вейнблат Б.М. Строительство мостов: Учебник. – М.: Транспорт, 1981. – 504 с.

  14. Власов Г.М. Проектирование опор мостов: Учеб. пособие. - Новосибирск: Изд-во СГУПСа, 2003. – 332 с.

  15. Проектирование металлических мостов: Учебник для ВУЗов / Под редакцией А.А. Петропавловского. – М: Транспорт, 1982. – 320 с.

  16. Бахарев И.И. Проектирование фундаментов опор мостов: Учеб. пособие / И.И. Бахарев, Н.П. Грачева. – Хабаровск: Изд-во ДВГУПС, 2000 – 49 с.

  17. Дмитриев Ю.В., Авакимова Л.В. Технико-экономическое сравнение и оценка проектных вариантов мостовых сооружений. Методические указания к курсовому и дипломному проектированию / Ю.В. Дмитриев, Л.В. Авакимова. – Хабаровск: ХабИИЖТ, 1982. – 61 с.

  18. Инструкция по оценке состояния и содержания искусственных сооружний на железных дорогах Российской Федерации / Департамент пути и сооружений ОАО «РЖД». – М., 2006. – 120 с.

  19. Руководство по определению грузоподъемности опор железнодорожных мостов. М., 2015. – 184 с.

  20. СНиП 12-03-2001 «Безопасность труда в строительстве Часть 1. Общие требования» / Госстрой России.

  21. СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство» / Госстрой России.

  22. СП 4.13130.2013 Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям / МЧС России.

  23. ГОСТ Р 12.3.047-2012 Система стандартов безопасности труда (ССБТ). Пожарная безопасность технологических процессов. Общие требования. Методы контроля.

  24. ГОСТ 12.0.003-2015 Система стандартов безопасности труда (ССБТ). Опасные и вредные производственные факторы. Классификация.

  25. Правила техники безопасности и производственной санитарии при производстве работ по реконструкции и капитальному ремонту искусственных сооружений. Указание МПС России от 20.12.90 N А-2834у.

  26. СанПиН 2.1.4.027-95 «Зоны санитарной охраны источников водо-снабжения и водопроводов хозяйственного назначения».

ПРИЛОЖЕНИЕ А. Сведения о грунтах

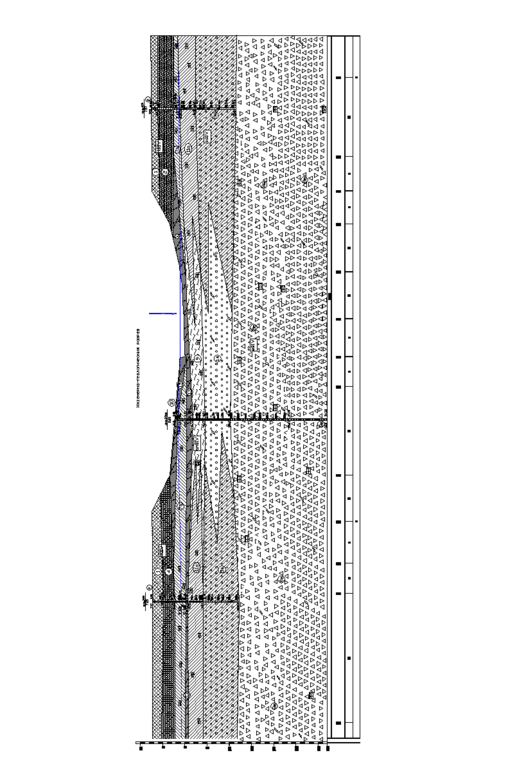

Инженерно – геологический разрез по оси мостового перехода приведен на рис. А.1.

Рисунок А.1 – Инженерно-геологический разрез по оси мостового перехода

Физико – механические свойства грунтов приведены в таблице А.1

таблица А.1

ПРИЛОЖЕНИЕ Б. Расчет столба по грунту

1. Сбор нагрузок

Нагрузка от балок пролётного строения L=34.20 м:

Вес пролётного строения:

Р1= 66.10 т

Вес мостового полотна:

Р2= 17.00 т

Вес опорных частей:

Р3= 3.20 т

Вес плиты проезжей части:

Р4= 37.30 м3 х 2.5 т/м3 = 93.25 т

Итого: Р= 66.10 т + 17.00 т + 3.20 т + 93.25 т = 179.55 т

Погонная нагрузка q1 = 179.55 т / 34.20 м = 5.25 т/пм

2. Расчет промежуточной опоры

OPORA_X 7.18.19 Декабрь 2015г

ЖД мост

+34.2+34.2+34.2+

4 1 1 1 0 14 0 9.00 3 1 3 0 0.050 TRUE

0

-1 1 1 -1

34.20 33.60 0.300 0.0250 1.000 2.840 1.930 1 2 2.840 0 0.0425

34.20 33.60 0.300 0.0250 1.000 2.840 1.930 1 2 2.840 0 0.0425

34.20 33.60 0.300 0.0250 1.000 2.840 1.930 1 2 2.840 0 0.0425

0.000 0.000 0.000 9.275 0.00 4.200

0.000 2.300 0.700 0.00 0.00 0.00 0.000 0.000 0.000 1.000 5.500

6 0.00000 1.60000 0.06000

0.750 2.000 1.00 0.00 0.000 0.000 0.185 0.170 2.000 90.00 0.20 FALSE

0.000 0.000 TRUE

4.250 -16.250 0.000 5.340 5.000 0.325 2.070 0.000 0.100 0.500 0.000 1.50000 90.00 4.250 FALSE

14.900 1.800 35.00 0.000 0.000 FALSE FALSE

0 4.750 0.850 TRUE

3 FALSE

0 1 3 9 9.090 6.250 4.290 4.200 -0.525 0.000 4.290 4.200 -0.525 0.000 0.000 15.000 -0.525 0.000 7.670 0

0 1 3 0 6.250 4.750 5.340 5.000 0.000 0.000 5.340 5.000 0.000 0.000 0.000 100.125 0.000 0.000 5.500 1

1 4 5 0 4.750 -16.250 1.500 1.500 4.000 4.000 2.000 2.000 4.000 4.000 0.000 371.101 0.000 0.000 -5.750 1

1.250 1.250 0.0000 0.0000

1.250 -1.250 0.0000 0.0000

-1.250 -1.250 0.0000 0.0000

-1.250 1.250 0.0000 0.0000

10 1 5 3 1.5000 0.0000 0.0000 0.0000 0.0000 0.000

5 0.000 0.100 FALSE

FALSE

FALSE

TRUE

FALSE

4

12 2.250 0.6500 0.8620 1.820 31.8000 0.9485 15.000 1.300 10.00 98.000 550.0 0.000

7a

12 -0.150 0.6100 1.0080 1.780 34.7000 0.9135 14.000 1.400 10.00 35.000 550.0 0.000
