Определение пролета свода обрушения:

, (5.2)

Определение высота свода обрушения

, (5.3)

Из условия H < 2h₁: (11.760 < 2 x 9.648), делаем вывод, что свода обрушения не образуется и нормативные нагрузки определяются по следующим формулам:

Определение нормативной вертикальной нагрузки действующую на тоннельную обделку:

, (5.4)

где - удельный вес соответствующего грунта;

- мощность грунта.

, (5.5)

Определение нормативной горизонтальной нагрузки действующую на тоннельную обделку:

, (5.6)

а) в точке A:

б) в точке B:

Определение вертикальной и горизонтальных расчетных нагрузок

; (5.7)

где – коэффициент надежности на постоянные нагрузки:

а) для вертикальной расчетной нагрузки - ;

б) для горизонтальной нагрузки – ; .

, (5.8)

;

;

;

;

Определение нормативного и расчетного гидростатического давления действующее на тоннельную обделку

;

где

;

;

;

;

;

;

;

;

Определенные нагрузки в сечениях А,B,C,D,E собраны таблицы №5.1 и таблицу №5.2.

Таблица 5.1 - Определение нагрузок от давления грунта

Таблица 5.2 - Определение нагрузок от гидростатического давления

1. Выбор расчетных участков тоннельных обделок

Выполнив анализ величин нормативных и расчетных нагрузок в расчетных сечениях можно сделать вывод, что проверять расчетом на несущую способность необходимо участки Д и E, т.к. на этих участках наибольшее гидростатическое давление и наибольшее давление от грунта. Поэтому для дальнейшего расчета обделок по несущей способности принимаются участки Д,Е.

5.4. Расчеты тоннельных обделок с использованием программного комплекса MIDAS GTS NX

Для расчета на несущую способность в сечениях D,E был выбран программный комплекс MIDAS GTS NX позволяющий выполнять множество расчетных случаев – расчет фильтрации грунтовых вод, динамические расчеты, совмещенные расчеты, геометрические расчеты и т.д.

1. Результаты расчета подковообразной тоннельной обделки

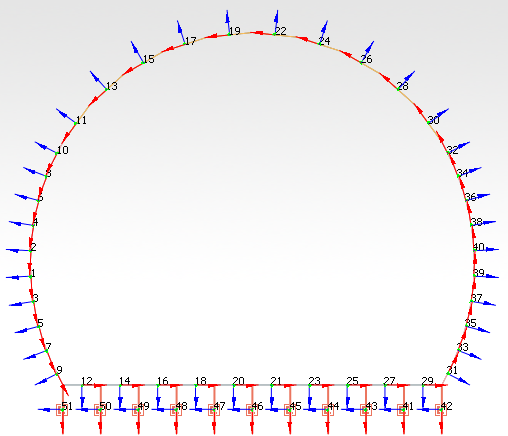

Рисунок 5.7 – Расчетная схема подковообразной тоннельной обделки

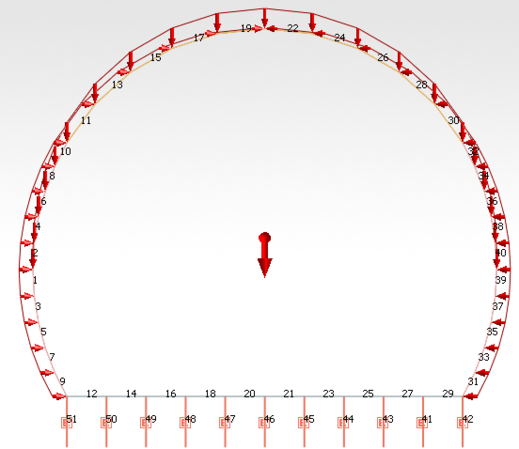

Рисунок 5.8 – схема загружения тоннельной обделки

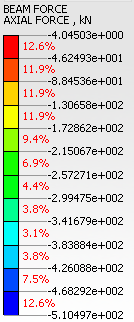

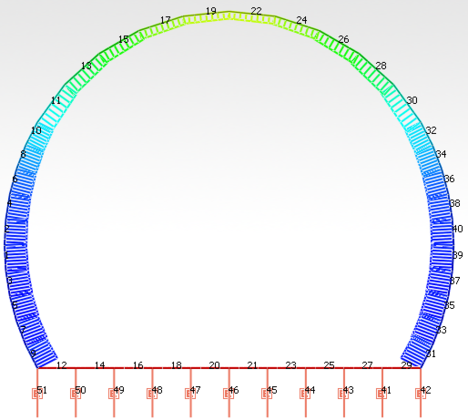

Рисунок 5.9 – Эпюра нормальных сил

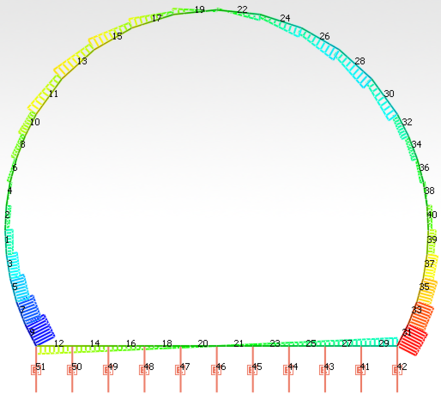

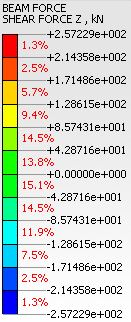

Рисунок 5.10 – Эпюра перерезывающих сил

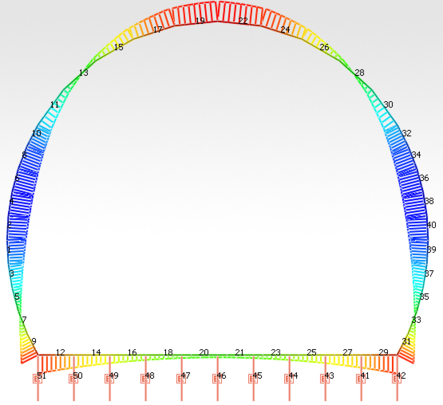

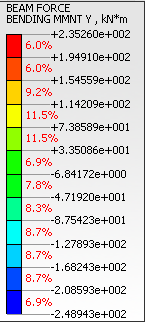

Рисунок 5.11 – Эпюра моментов

Результаты расчетов подковообразной тоннельной обделки сведены в таблицу № 5.3.

Таблица 5.3 – Результаты расчета подковообразной тоннельной обделки

Окончание таблицы 5.3

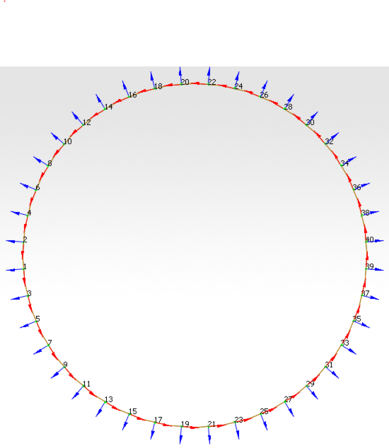

1. Результаты расчета тюбинговой тоннельной обделки
