Для каждого элемента пролётного строения определяется максимальная интенсивность временной вертикальной равномерно распределённой нагрузки, которая не вызывает наступления предельного состояния при нормальной эксплуатации моста. Рассчитанная таким образом интенсивность в дальнейшем для краткости называется допускаемая временная нагрузка.
Допускаемую временную нагрузку k выражают в единицах эталонной нагрузки kн с учётом соответствующего динамического коэффициента (1+μ). Число единиц эталонной нагрузки является классом элемента пролетного строения K:
(3.1)
Значения k и kн определяются для одной и той же линии влияния. В качестве эталонной нагрузки kн принимается временная вертикальная нагрузка по схеме Н1 (приложение 1 [14]).
В рамках выпускной квалификационной работы расчет грузоподъемности производится при помощи Программного Комплекса АргоМ (Автоматизированный расчет грузоподъемности пролетных строений железнодорожных мостов). Версия ПК АргоМ приведена на рисунке 3.1
Рисунок 3.1 - ПК АргоМ
3.2 Общие данные

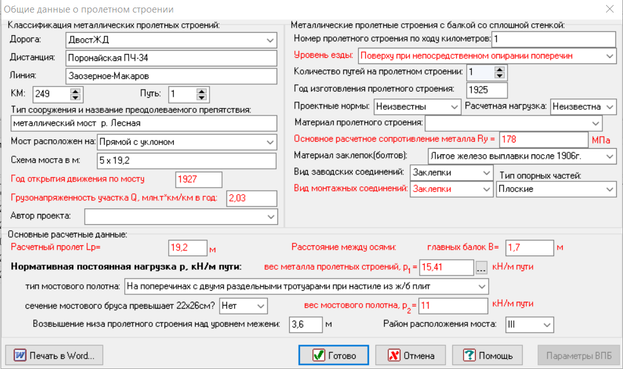

Общие данные о пролетном строении, необходимые для выполнения расчетов представлены на рисунке 3.2
Рисунок 3.2 - Общие данные о пролетном строении
Для удобства анализа, общие данные о пролетном строении продублированы ниже по тексту в виде перечня.
Классификация металлических пролетных строений:
-
Дорога ДВЖД .
-
Дистанция Поронайская ПЧ-34 .
-
Линия Заозерное-Макаров .
-
Км 249 Путь 1.
-
Мост через металлический мост р. Лесная .
-
Мост расположен Прямой с уклоном .
-
Расчетная схема пролетных строений моста в м 5 х 19,2 .
-
Год открытия движения по мосту – 1927 .
-
Грузонапряженность участка Q, млн.ткм/км в год – 2,0 .
-
Автор проекта – .
Классификация металлического пролетного строения со сквозными главными фермами:
-
Номер пролетного строения (по ходу км) – 1 .
-
Уровень езды - Поверху при непосредственном опирании поперечин .
-
Количество путей на пролетном строении 1 .
-
Тип мостового полотна На поперечинах с двумя раздельными тротуарами при настиле из ж/б плит .
-
Год изготовления пролетного строения - 1925 .
-
Нормы проектирования, год издания - Неизвестны .
-
Расчетная нагрузка - Неизвестна .
-
Материал пролетного строения - .
-
Материал заклепок (болтов) - Литое железо выплавки после 1906г. .
-
Вид заводских соединений - Заклепки .
-
Вид монтажных соединений - Заклепки .
-
Вид опорных частей - Плоские .
-
Конструкция проезжей части – .
Основные расчетные данные:
-
Расчетный пролет l = 19,200 м.
-
Число панелей - ---
-
Длина панелей d, м: крайних – ---
средних – ---
-
Расстояния между осями; главных балок B = 1,700м.
продольных балок – 0,000м.
-
Нормативная постоянная нагрузка pi, кН/м пути:
вес металла пролетного строения p1 = 15,41;
вес мостового полотна p2 = 11,00.
-
Основное расчетное сопротивление металла R = 178,0МПа.
Район расположения моста - 3. Возвышение низа пролетного строения над уровнем межени – 3,6м.
3.3 Геометрические характеристики расчетных сечений

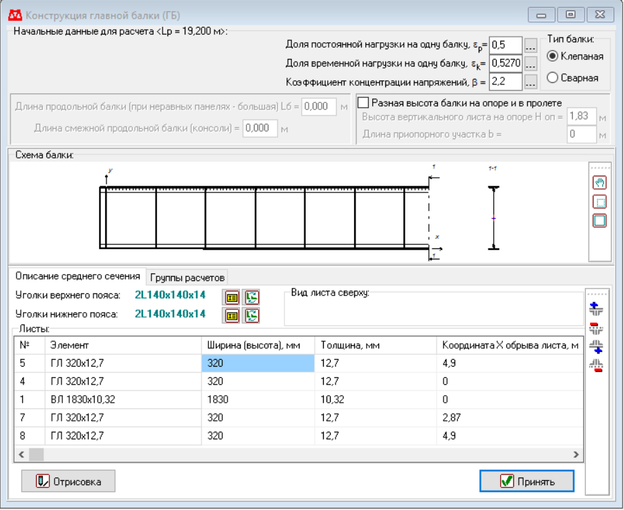

Описание среднего сечения представлены на рисунке 3.3 а также сведены в обобщенную таблицу 3.1.
Рисунок 3.3 - Конструкция главной балки
Таблица 3.1 - Расчетные геометрические характеристики балок
| Условное обозначение балок | Схема сечения | Состав сечения | Fбр, см2 | Z0, см | Ixx, см4 | Wбр, см3 | W0, см3 | S, см3 | S, см3 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| ГБ (2,87 м) |
| ВЛ 1830x10,32 2L150x150x15 2L150x150x15 ГЛ 320x12,7 ГЛ 320x12,7 Осл. 320x4 | 188,86 85,92 85,92 40,64 40,64 -12,80 | ||||||
| 441,98 | 90,0 | 2 415 525 | 25 285 | 20 228 | 14 954 | 11 589 | |||
| ГБ (4,90 м) |
| ВЛ 1830x10,32 2L150x150x15 2L150x150x15 ГЛ 320x12,7 ГЛ 320x12,7 ГЛ 320x12,7 ГЛ 320x12,7 Осл. 320x4 | 188,86 85,92 85,92 40,64 40,64 40,64 40,64 -12,80 | ||||||
| 523,26 | 91,7 | 3 122 078 | 32 389 | 25 911 | 18 743 | 15 429 | |||
| Продолжение таблицы 3.1 | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| ГБ (8,50 м) |
| ВЛ 1830x10,32 2L150x150x15 2L150x150x15 ГЛ 320x12,7 ГЛ 320x12,7 ГЛ 320x12,7 ГЛ 320x12,7 ГЛ 320x12,7 ГЛ 320x12,7 Осл. 320x4 | 188,86 85,92 85,92 40,64 40,64 40,64 40,64 40,64 40,64 -12,80 | ||||||
| 604,54 | 93,3 | 3 847 880 | 39 519 | 31 615 | 22 584 | 19 311 | |||
| ГБ (9,60 м) |
| ВЛ 1830x10,32 2L150x150x15 2L150x150x15 ГЛ 320x12,7 ГЛ 320x12,7 ГЛ 320x12,7 ГЛ 320x12,7 ГЛ 320x12,7 ГЛ 320x12,7 Осл. 320x4 | 188,86 85,92 85,92 40,64 40,64 40,64 40,64 40,64 40,64 -12,80 | ||||||
| 604,54 | 93,3 | 3 847 880 | 39 519 | 31 615 | 22 584 | 19 311 | |||
| Окончание таблицы 3.1 | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| ГБ (9,60 м) (стык) |
| ВЛ 1830x10,32 2L140x140x14 2L140x140x14 ГЛ 320x12,7 ГЛ 320x12,7 ГЛ 320x12,7 ГЛ 320x12,7 ВН 1550x14 ВН 1550x14 | 188,86 76,20 76,20 40,64 40,64 40,64 40,64 217,00 217,00 | ||||||
| 937,82 | 94,2 | 3 962 425 | 42 082 | 32 169 | 26 930 | 14 191 | |||
| ГБ (0,00 м) |
| ВЛ 1830x10,32 2L140x140x14 2L140x140x14 ГЛ 320x12,7 | 188,86 76,20 76,20 40,64 | ||||||
| 381,90 | 101,3 | 2 005 705 | 19 799 | 15 839 | 12 712 | 9 269 | |||
3.4 Определение грузоподъемности главных балок пролетных строений
Для определения грузоподъемности главных балок необходимо выполнить следующие расчеты:
-
Расчет балок на прочность по нормальным напряжениям
-
Расчет балок на прочность по касательным напряжениям
-
Расчет балок на прочность поясных заклепок (болтов) или швов
-
Расчет балок на общую устойчивость
-
Расчет местной устойчивости стенки балки
-
Расчет балок на выносливость
-
Расчет устойчивости опорных стоек
-
Оценка усталостной долговечности главных балок пролетных строений
Р

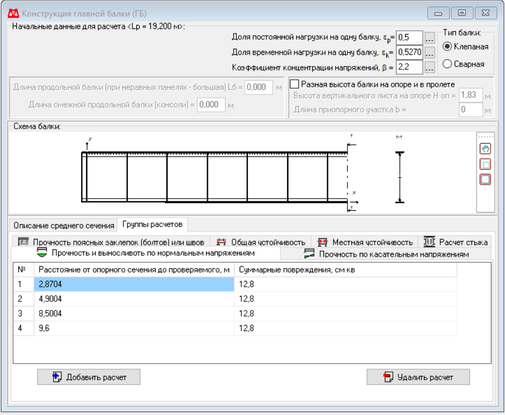

езультаты данных расчетов для удобства анализа сведены в таблицы №№ 3.2, 3.3, 3.4, 3.5, 3.6, 3.7 и 3.8 ,а также принципиальная расчетная схема представлена на рисунке 3.4
