Текст из файла (страница 10)

– ширина опорной части (поперек оси моста);

– то же, что и в формуле 5.2;

– расстояние от грани подферменника до края подферменной плиты.

По указанным выше формулам определим минимальные размеры опоры

В связи с мощным ледоходом на реке (расчетная толщина льда 2 м, площадь льдин более 5 м²) для моста целесообразно применение сборно-монолитных опор способных выдержать ледовые нагрузки.

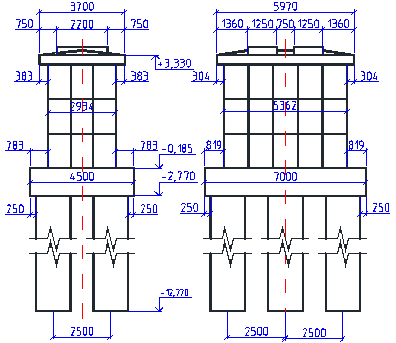

Тело опоры сборно-монолитное, выполнение из сборных блоков, разделенных горизонтальными и вертикальными швами с учетом требований типового проекта серии 3.501.1 – 150, ЛГТМ, 1990 г. Заполнение тела опоры – монолитный бетон. Конструкция промежуточной опоры приведена на рисунке 5.1

Рисунок 5.1 – Конструкция промежуточной опоры №2

5.1.2 Подбор пролетных строений удовлетворяющих отверстию моста

В первом варианте принята схема 18,2х6. Металлические пролетные строения с ездой на балласте по типовому проекту серии 3.501-49. полной длиной L_п=18,8м.

Рисунок 5.2 – Схема моста вариант № 1

Фактическое отверстие моста определяется по формуле

, (5.5)

где, ПР – отметка подошвы рельсов, равная +6,320м;

УВВ - уровень верхних вод, равный +2,000м;

- ширина опоры, равная 2,934м;

- количество пролетов;

- строительная высота пролетного строения над опорой;

- полная длина пролетного строения.

.

Погрешность

Проверка

Условие удовлетворяется.

5.1.3 Выбор типа фундамента

В связи с мощным ледоходом целесообразно устройство фундаментов на буронабивных столбах с низким монолитным ростверком.

В 1-ом варианте фундамент с низким монолитным ростверком на буронабивных столбах диаметром 1.5 м. Количество столбов – 6 шт. Глубина погружения 10 м с заглубление в аргиллит очень низкой прочности размягчаемый в воде сильновыветлый до состояния твердой глины. Основные размеры ростверка и расположения буронабивных столбов показаны на рисунке 5.3

Рисунок 5.3 - Основные размеры ростверка и расположения буронабивных столбов

5.1.4 Определение глубины заложения столбов для промежуточной опоры № 2

Принимается 6 столбов диаметром 1,5 м, длиной 10 м.

Для правильно запроектированного столбчатого фундамента должно выполняться условие:

(5.6)

где, - вертикальная нагрузка в уровне подошвы фундамента;

- количество столбов;

- вес одного столба;

- расчетная несущая способность столба по грунту;

- коэффициент надежности, принимаемый для фундамента с низким ростверком.

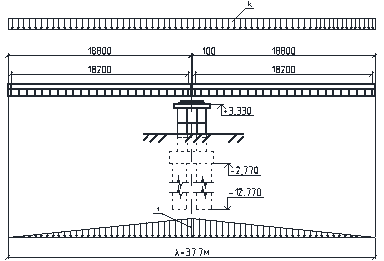

Схема для эскизного расчета промежуточной опоры приведена на рисунке 5.4.

Рисунок 5.4. Схема для эскизного расчета промежуточной опоры

Вертикальная нагрузка в уровне подошвы фундамента определиться по формуле:

(5.7)

где, - коэффициент, учитывающий действие изгибающего момента, принимаемый для промежуточной опоры;

- расчетная нагрузка в уровне обреза фундамента.

Расчетная нагрузка в уровне обреза фундамента определится по формуле:

(5.8)

где, - постоянная нагрузка от веса мостового полотна и пролетных строений;

- временная вертикальная железнодорожная нагрузка С14;

- нагрузка от веса тела опоры.

Нормативная временная вертикальная нагрузка определяется по формуле:

(5.9)

где, – площадь линии влияния;

– коэффициент надежности по нагрузке по временной нагрузке (п 6.23[2])

– интенсивность временной нагрузки равная 150,20 кН/м, прил. К [2];

μ – динамический коэффициент, принимаемый , но не менее 1,15;

Постоянная нагрузка от веса мостового полотна и пролетных строений определится по формуле:

(5.10)

где, 0,5 - коэффициент, учитывающий распределение нагрузки от веса пролетного строения на две опоры;

- коэффициент надежности по нагрузке к постоянной нагрузке;

- нагрузка от веса пролетного строения ;

- нагрузка от веса мостового полотна.

Нагрузка от веса тела опоры определится по формуле:

(5.11)

где, - коэффициент надежности по нагрузке к нагрузке от веса тела опоры;

- объем тела опоры;

- удельный вес материала тела опоры;

- ускорение свободного падения.

Расчетная нагрузка в уровне обреза фундамента:

Вертикальная нагрузка в уровне подошвы фундамента:

Нагрузка от веса одного столба определится по формуле:

(5.12)

где, - диаметр столба;

- высота столба;

- удельный вес материала столба.

Расчетная несущая способность столба по грунту определится по формуле:

(5.13)

где, - коэффициент условий работы столба в грунте;

- коэффициент условий работы грунта под нижним концом столба, принимаемый по табл. 7.3 [4];

- расчетное сопротивление грунта под нижним концом столба, принимаемое по табл. 7.1 [4];

- площадь опирания столба;

- коэффициент условий работы грунта по боковой поверхности столба, зависящий от способа образования скважины и условий бетонирования, принимаемый по табл. 7.6 [4];

- наружный периметр столба;

- расчетное сопротивление i - го слоя грунта по боковой поверхности, принимаемое по табл. 7.2 [4];

- толщина i - го слоя грунта, соприкасающегося с боковой поверхностью столба.

Условие выполняется (запас 7,66 %)

Расчет фундамент остальных опор произведен аналогично приведенному примеру.

5.2 Вариант № 2

5.2.1 Разработка конструкции промежуточной опоры

Назначение размеров опор принимаем исходя из размеров опорных частей и зазора между пролетными строениями. Определение размеров производится для опоры №1 на которую опираются пролетные строения со сквозными фермами с ездой понизу на балласте длиной L_р=33.0м.

Минимальный размер подферменной плиты вдоль моста определяется по формуле:

, (5.14)

где, – расстояние между осями опорных частей, опирающихся на опору пролётных строений;

, – размеры опорных частей (вдоль оси моста) левого и правого пролётных строений;

– расстояние от края опорной части до края подферменной площадки;

– расстояние от грани подферменника до края подферменной плиты.

Величину подсчитывают по формуле:

, (5.15)

где, , – соответственно полная длина левого и правого пролётных строений;

, – расчётный пролёт левого и правого пролётных строений;

;

– расстояние между торцами пролётных строений, определяется по формуле:

(5.16)

где, - коэффициент температурного расширения (принимаемый );

L_п,L_р – полная и расчетная длины пролёта;

E – модуль упругости стали;

P и V – интенсивности постоянной и временной нагрузок;

- расчётный температурный перепад ( ;

- коэффициент, зависящий от вида соединения ( - для болтосварных ферм).

Минимальную ширину подферменной плиты (поперек оси моста) рассчитываем по формуле:

, (5.17)

где – расстояние между осями опирания пролётного строения;

– ширина опорной части (поперек оси моста);

– то же, что и в формуле 5.15;

– расстояние от грани подферменника до края подферменной плиты.

По указанным выше формулам определим минимальные размеры опоры

В связи с мощным ледоходом на реке (расчетная толщина льда 2 м, площадь льдин более 5 м²) для моста целесообразно применение сборно-монолитных опор способных выдержать ледовые нагрузки.

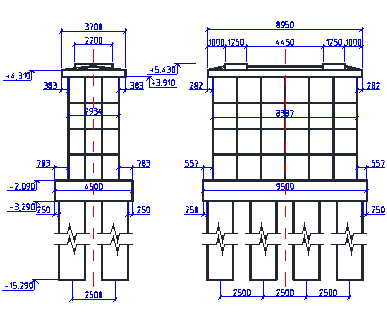

Тело опоры сборно-монолитное, выполнение из сборных блоков, разделенных горизонтальными и вертикальными швами с учетом требований типового проекта серии 3.501.1 – 150, ЛГТМ, 1990 г. Заполнение тела опоры – монолитный бетон. Конструкция промежуточной опоры приведена на рисунке 5.5

Рисунок 5.5 – Конструкция промежуточной опоры №1

5.2.2 Подбор пролетных строений удовлетворяющих отверстию моста

Во втором варианте принята схема 33х3. Пролетные строения со сквозными фермами с ездой понизу на балласте длиной L_п=33,79м по типовому проекту серии 3.501-30/75

Рисунок 5.6 – Схема моста вариант № 2

Фактическое отверстие моста определяется по формуле

,(5.18)

где, ПР – отметка подошвы рельсов, равная +6,320м;

УВВ - уровень верхних вод, равный +2,000м;

- ширина опоры, равная 2,934м;

- количество пролетов;

- строительная высота пролетного строения над опорой;

- полная длина пролетного строения.

.

Погрешность

Проверка

Условие выполняется.

5.2.3 Выбор типа фундамента

В связи с мощным ледоходом целесообразно устройство фундаментов на буронабивных столбах с низким монолитным ростверком.

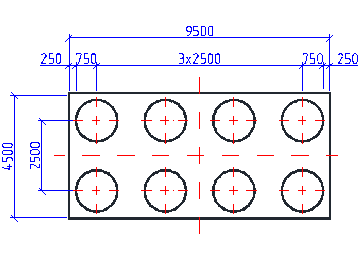

В 1-ом варианте фундамент с низким монолитным ростверком на буронабивных столбах диаметром 1.5 м. Количество столбов – 8 шт. Глубина погружения 12 м с заглубление в аргиллит очень низкой прочности размягчаемый в воде сильновыветлый до состояния твердой глины. Основные размеры ростверка и расположения буронабивных столбов показаны на рисунке 5.7

Рисунок 5.7 - Основные размеры ростверка и расположения буронабивных столбов

5.2.4 Определение глубины заложения столбов для промежуточной опоры № 1

Принимается 6 столбов диаметром 1,5 м, длиной 12 м.

Для правильно запроектированного столбчатого фундамента должно выполняться условие:

(5.19)

где, - вертикальная нагрузка в уровне подошвы фундамента;
