Подставив известные значения, получим следующие расчеты:

Нормативная интенсивность ветровой нагрузки будет равна:

Горизонтальная продольная ветровая нагрузка равна:

Подставив найденные значения в формулу 4.8 получим

Площадь линий влияния определиться

, (4.18)

Для однопутных устоев при симметричной (относительно оси устоя) нагрузке горизонтальное боковое давление определится:

(4.19)

где, – высота, в пределах которой площадь давления имеет переменную ширину, равная 2м;

– ширина однопутного устоя или удвоенное наименьшее расстояние от вертикальной оси нагрузки до ближайшей боковой грани устоя, при несимметричном загружении, равное 4,7м;

– коэффициент нормативного горизонтального (бокового) давления грунта засыпки равный 0,27.

Подставив найденные значения в формулу 4.2 получим

В сечении по обрезу фундамента.

Расчетная схема загружения береговой опоры по максимальному давлению приведена на рисунке 4.2.

Равнодействующая нормативного горизонтального (бокового) давления определится аналогично в табличной форме.

Подставив найденные значения в формулы 4.8 и 4.2 получим:

Проверка эксцентриситета приложения равнодействующей.

Расчетная схема загружения береговой опоры по положению равнодействующей приведена на рисунке 4.2.

, ( 4.20)

где, – доля вертикальной нагрузки от подвижного состава, передающаяся на многопутную опору равная 1.

Так как больше 1, (т.е. равнодействующая выходит за пределы ядра сечения) у менее загруженной грани возникает растяжение, а на сжатие работает только часть сечения. Класс по максимальному давлению необходимо уточнить, пересчитав его с учетом только сжатой части площади поперечного сечения основания. Размер сжимаемой части основания равен:

. (4.21)

Зная размер сжатой части основании, определяют площади сжатого поперечного сечения и, соответствующий ему, радиус ядра сечения

. (4.22)

Подставив известные значения, получим:

Уточнённый класс по максимальному давлению будет равен:

Расчет на опрокидывание.

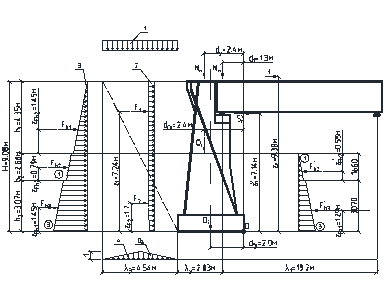

Расчетная схема загружения береговой опоры для расчета на опрокидывание приведена на рисунке 4.3.

1. Допускаемая временная вертикальная нагрузка интенсивностью- k

2. Эпюра горизонтального бокового давления на устой от нагрузки на призме обрушения

3. Эпюра бокового давления от собственного веса грунта

4. Линии влияния вертикальных сил.

5. Эпюра отпора грунта засыпки

6. D-центр опрокидывания.

Рисунок 4.3 - Расчетная схема загружения береговой опоры для расчета на опрокидывание.

, (4.23)

Расчет горизонтального (бокового) давления сведен в таблицу 4.3.

Таблица 4.3 - Расчет равнодействующей нормативного горизонтального (бокового) давления по подошве фундамента (удерживающая составляющая)

(4. 24)

Горизонтальное боковое давление определится по формуле 4.19:

Подставив найденные значения в формулы 4.3 получим:

Расчет на сдвиг

Допускаемая временная нагрузка по сдвигу опоры без учета насыпного грунта у передней грани фундамента определяется по формуле 4.4.

Расчетная схема загружения береговой опоры для расчета на сдвиг приведена на рисунке 4.3.

Результаты расчетов береговых опор приведены в таблице 4.4.

Таблица 4.4. - Результаты расчетов береговых опор №0 (№5)

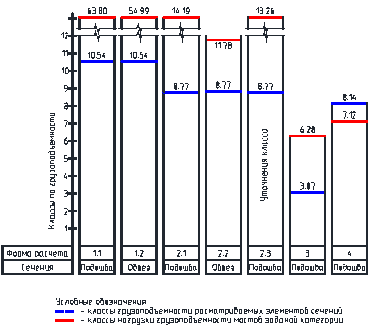

Для удобства анализа результаты представлены в виде диаграммы (см. рисунок 4.4).

Рисунок 4.4 - Диаграмма грузоподъемности береговых опор №№ 0 и 5

По результатам выполненных расчетов можно сделать следующие основные выводы:

1. По грузоподъемности устоя мост не обеспечивает пропуск нагрузки С14 и соответствует V категории;

2. Для восстановления технических характеристик устоев необходимо предусмотреть проведение капитального ремонта

4.3 Расчет грузоподъемности промежуточных опор

Данные необходимые для расчета грузоподъемности промежуточной опоры приведены в таблице 4.5.

Таблица 4.5 – Данные необходимые для расчета грузоподъемности.

Вид сечения	Расчетное сечение	А, м2	у, м	WX, м3	R, кПа	px, м
	Подошва фундамента	21	3	21	147	1
	Обрез фундамента	12,94	4,3	8,96	147	0,69

Расчет по среднему давлению.

По обрезу фундамента.

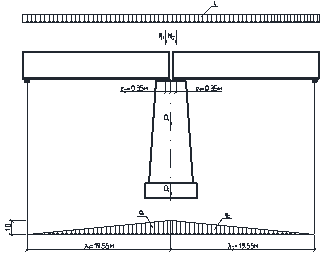

Расчетная схема загружения промежуточной опоры для расчета по среднему давлению приведена на рисунке 4.5.

Рисунок 4.5 - Расчетная схема загружения промежуточной опоры для расчета по среднему давлению.

Сумма площадей линии влияния определится как:

, (4.25)

где, - длина линии гаружения, равная 19,55 и 19,55 соответственно

Подставить известные значения в формулу 4.25 получим:

Сумма вертикальных сил от постоянных нагрузок вычисляют по формуле:

, ( 4.26)

Подставив найденные значения в формулы 4.1 получим:

По подошве фундамента

Все необходимые величины определяются аналогично описанному выше алгоритму.

Подставив известные значения в формулу 4.26 получим:
