Подферменники на опорах №№ 0-5 отсутствуют, а опирание опорных частей осуществлено непосредственно на горизонтальные плоскости верха опор. Верхние части опор №№ 3, 4 заключены в железобетонные пояса.
Фундаменты всех опор мелкого заложения на естественном основании.
На металлических сплошностенчатых пролетных строениях и опорах моста какие-либо эксплуатационные обустройства отсутствуют. Для спуска с мостового полотна на опоры моста в опорных узлах устроены лестничные спуски.
Металлический мост через реку Лесная на 249 км является неохраняемым объектом. Освещение на мосту отсутствует.
1.2 Климатические условия проектирования
Ближайшей к мостовому переходу метеостанцией является Макаров. Климатические данные по станции Макаров собраны по СП 131. 13330.2012 «Строительная климатология» и СП 20.13330.2011 «Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*».Данные для холодного периода года приведены в таблице 1.1, для теплого периода года в таблице 1.2, средняя месячная и годовая температуры в таблице 1.3.
Таблица 1.1. - Климатические параметры холодного периода года
| Параметр | Значение параметра |
| 1 | 2 |
| Температура воздуха наиболее холодных суток, oС, обеспеченностью 0,98 0,92 | -25 -23 |
| Температура воздуха наиболее холодной пятидневки, oС, обеспеченностью 0,98
| -23 -20 |
| Окончание таблицы 1.1 | |
| 1 | 2 |
| Температура воздуха, oС, обеспеченностью 0,94 | -16 |
| Абсолютная минимальная температура воздуха, oС | -33 |
| Среднесуточная амплитуда температуры воздуха наиболее холодного месяца, oС | 8,0 |
| Среднемесячная относительная влажность воздуха наиболее холодного месяца, % | 76 |
| Среднемесячная относительная влажность воздуха в 15 ч наиболее холодного месяца, % | 66 |
| Количество осадков за ноябрь-март, мм | 223 |
| Преобладающее направление ветра за декабрь-февраль | С |
| Максимум из средних скоростей ветра по румбам за январь, м/с | 5,6 |
| Средняя скорость ветра, м/с, за период со средней суточной температурой воздуха менее 8 oС | 4,7 |
0,92Таблица 1.2. - Климатические параметры теплого периода года
| Параметр | Значение параметра |
| 1 | 2 |
| Барометрическое давление, гПа | 1010 |
| Температура воздуха, oС, обеспеченностью 0,95 | 18,4 |
| Температура воздуха, oС, обеспеченностью 0,99 | 22,8 |
| Средняя максимальная температура воздуха наиболее теплого месяца, oС | 20,8 |
| Абсолютная максимальная температура воздуха, oС | 30 |
| Средняя суточная амплитуда температуры воздуха наиболее теплого месяца, oС | 7,2 |
| Среднемесячная относительная влажность воздуха наиболее теплого месяца, % | 88 |
| Средняя месячная относительная влажность воздуха в 15 ч наиболее теплого месяца, % | 80 |
| Количество осадков за апрель-октябрь, мм | 546 |
| Суточный максимум осадков, мм | 86 |
| Преобладающее направление ветра за июнь-август | СВ |
Таблица 1.3. - Средняя температура по месяцам
| Ⅰ | Ⅱ | Ⅲ | Ⅳ | Ⅴ | Ⅵ | Ⅶ | Ⅷ | Ⅸ | Ⅹ | Ⅺ | Ⅻ | Год |
| -10,7 | -10,1 | -5,3 | 1,2 | 5,6 | 10,0 | 14,5 | 16,9 | 13,7 | 7,4 | -0,4 | -6,8 | 3,0 |
Климат в районе мостового перехода имеет муссонный характер. Зимой характерно усиление циклонической деятельности с обильными снегопадами; летом также выпадает большое количество осадков. В конце лета и осенью вторгаются тайфуны – тропические циклоны, образующиеся в районе экватора. Тайфуны приносят сильные ветры (более 40 м/с) и вызывают выпадение большого количества осадков.
Розы ветров представлены на рисунке 1.4
Рисунок 1.4 –Розы ветров: 1- январь, 2- июль, 3- январь, июнь.
1.3 Характеристика водотока
Направление течения реки Лесная в месте мостового перехода – слева направо по ходу километров. Отверстие моста по данным карточки формы ПУ-15 составляет 99.80 м.
Река Лесная берет начало на склоне горного хребта Западно-Сахалинских гор и впадает в залив Терпения. Длина – 33 км, площадь бассейна 30 км2. Бассейн реки асимметричный.
По характеру водного режима река Лесная относится к типу рек со смешанным питанием. Максимальный сток формируется за счет ливневых осадков муссонного типа. Весеннее половодье начинается в первой половине апреля и достигает максимума в конце первой-начале второй декады мая, заканчивается в первой половине июня. Расходы воды от ливневых паводков значительно превышают расходы весеннего половодья. Зимняя межень устанавливается в конце ноября. Первые ледовые явления наблюдаются в первой декаде ноября, а в последней декаде ноября река покрывается льдом. Вскрытие реки происходит в первой половине апреля. Подвижек льда практически нет.
Характерные отметки горизонтов (уровней) воды и конструкций
-
Горизонт высокой воды (ГВВ) 2.600 м;
-
Горизонт меженной воды (ГМВ) 0.500 м;
-
Отметка низа конструкций (НК) 4.280 м;
-
Отметка подошвы рельса (ПР) 6.320 м.
Река Лесная по своему рыбохозяйственному значению отнесена к нерестовым объектам. Судоходства и лесосплава на реке нет.
1.4 Уточнение сейсмической опасности

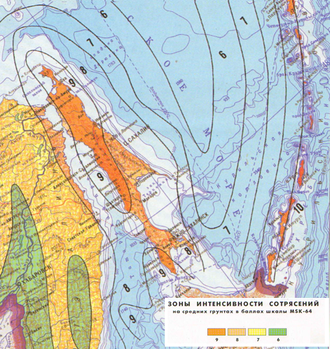

Согласно данным представленным на карте «Общее сейсмическое районирование Российской Федерации – ОСР-2015-А, 10%-ная вероятность превышения расчётной интенсивности в течение 50 лет (период повторяемости сотрясений – 500 лет)» (см. Рисунок 1.5) сейсмичность района расположения моста составляет 8 баллов.
Рисунок 1.5 – Сейсмическое районирование карта ОСР-2015-А
1.5 Региональная сейсмичность

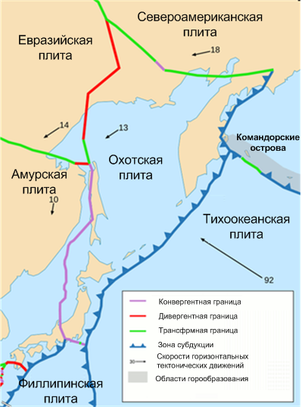

В тектоническом отношении о. Сахалин находится в зоне сопряжения Тихоокеанской и Североамериканской плит. Кроме того, в региональном аспекте, здесь можно выделить Охотскую, Евразийскую, Амурскую и Филлипинскую плиты, которые испытывают движение относительно друг друга и, так или иначе, оказывают влияние на сейсмический режим района исследований.
Рисунок 1.6 – Региональная тектоническая схема района исследований
В историческом отношении, конвергенция плит находит свое выражение в относительно высоких магнитудах наблюденных сейсмических событий. Зоны сочленения Североамериканской и Тихоокеанской плит могут генерировать землетрясения с моментными магнитудами MW7-8. Алеутская гряда относится к сейсмогенерирующим областям, вследствие своего положения в зоне субдукции. Зона конвергенции Охотской и Тихоокеанский плит, Курильская гряда, также является районом генерации сильных землетрясений.

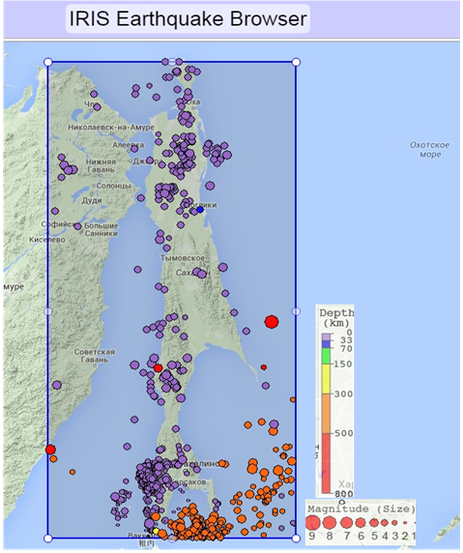

На рисунке 1.7 показана карта-схема эпицентров землетрясений района исследований за период 1900 год – настоящее время.
Рисунок 1.7 – Распределение эпицентров землетрясений в районе исследований за период 1900 г. – наст. время
1.6 Инженерно-геологическое строение мостового перехода
Комплекс пород, слагающих основание моста, представлен семью инженерно-геологическими видами.
1. Суглинок тугопластичный с примесью галечника. Грунт непросадочный сильнопучинистый. Мощность слоя 0,9 м. Слагает верхнюю часть разреза левого берега реки.
2. Суглинок текучий. Грунт непросадочный, сильнопучинистый. Мощность слоя в интервале 1,0м.
3. Суглинок мягкопластичный. Грунт непросадочный, сильно-пучинистый. Мощность слоя в интервале 1,0 – 3,1м.
4. Песок средней крупности. Грунт непросадочный, непучинистый. Мощность слоя 1,4 м. Слагает верхнюю часть разреза правого берега реки.
5. Галечниковый грунт с гравием. Грунт непросадочный, непучинистый. Мощность слоя колеблется от 2,0-5,0 м.
6. Дресва и щебенистый грунт. Грунт непросадочный, непучинистый. Мощность слоя 1,3м. Вскрыт в в интервале 1,3м.
7. Аргиллиты очень низкой прочности сильновыветрелые, в кровле слоя, в пределах одного метра обводненные. Грунт непросадочный, непучинистый. Вскрытая мощность слоя колеблется от 19,7м до 26,2м. Вскрыты во всех скважинах и являются коренными, материнскими породами.
Нормативные и расчетные характеристики приведены в табл. 1.4
Таблица 1.4 - Исходные данные для проектирования
| № слоя | Типы грунтов | Плот-ность г/см3 | Удельное сцепление кг/см2 | Угол внут. трения град. | Расчетное сопрот. кг/см2 |
| 1 | Насыпной грунт: балласт щебеночный | 1.94 | 0, | 35 | 2.50 |
| 2 | Суглинок тугопластичный | 1.93 | 0.19 | 19 | 2.20 |
| 3 | Суглинок мягкопластичный | 1.86 | 0.11 | 14 | 1.50 |
| 4 | Суглинок текучепластичный | 1.75 | 0,009 | 14 | 1,47 |
| 5 | Песок средней крупности | 1.8 | 0.007 | 34 | 3.00 |
| 6 | Гравийно-галечниковый грунт | 2.07 | 0.21 | 37 | 4.50 |
2. оценка технического состояния его элементов
2.1 Оценка технического состояния элементов
Оценку технического состояния элементов моста выполняет мостовой мастер, используя программу АСУ ИССО по формуле (2.1).
(2.1)
где
- базовая оценка состояния сооружения, определяемая дефектом наибольшей категории, который обнаружен на искусственном сооружении (дефекты Ⅰ категория – 4,5; дефекты Ⅱ категория – 3,5; дефекты Ⅲ категория – 2,5);
