На участках реконструкции земляного полотна существующие откосы, а также водоотводные и водопропускные устройства со стороны, противоположной новой трассе, были полностью сохранены. Уширение земляного полотна выполнено только в сторону новой трассы от существующего пути. Предусмотрено дополнительное уширение основной площадки земляного полотна в наружную сторону кривых. Дополнительное уширение балластной призмы в наружную сторону кривых предусмотрено во втором варианте трассы. Поперечный водоотвод осуществляется за счет поперечного уклона основной площадки земляного полотна. Устойчивость откосов проектного земляного полотна обеспечена за счет: нарезки уступов на откосе существующей насыпи, соблюдения нормативной крутизны откосов, уположения нижних частей высоких насыпей и устройства контрбанкетов.

В результате проектирования были обеспечены минимальные объемы строительных работ и безопасность движения поездов во время реконструкции.

2 ТЕХНИКО - ЭКОНОМИЧЕСКОЕ СРАВНЕНИЕ ВАРИАНТОВ РЕКОНСТРУКЦИИ ТРАССЫ НА УЧАСТКЕ ЖЕЛЕЗНОЙ ДОРОГИ

2.1 Определение объемов земляных работ на участке железной дороги

Основной составляющей строительной стоимости для железных дорог являются земляные работы. Исходные данные для определения объемов земляных работ представлены на чертеже 3, на рисунках 2.1 и 2.2, а также в таблицах 2.1–2.2.

В данном дипломном проекте использовалась приближенная характеристика объемов земляных работ – профильная кубатура. Профильная кубатура участка железной дороги зависит от размеров проектного земляного полотна.

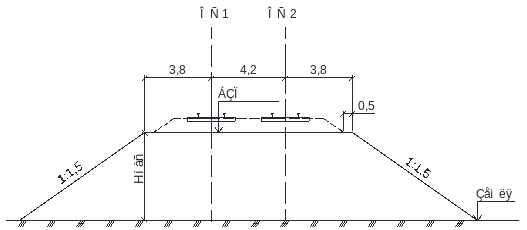

На рисунке 2.1 показана расчетная схема для определения площадей поперечного сечения проектных насыпей на новой трассе, рисунок 2.2 отражает расчетную схему для определения площадей поперечного сечения проектных насыпей на участках примыкания к существующему земляному полотну.

Расчет профильной кубатуры в дипломном проекте выполнен с помощью метода численного интегрирования графика площадей проектного земляного полотна на поперечниках. Суммарная профильная кубатура насыпей увеличена на 10 % для учёта дополнительных земляных работ по устройству поперечного и продольного водоотвода. Результаты расчета представлены в таблице 2.3, а также на рисунках 2.3 и 2.4.

Таблица 2.1 – Расчёт объёмов насыпей и выемок для первого варианта новой трассы

Поперечный профиль		Длина отсека, км			Рабочая отметка, м			Площадь земполотна, м²			Объем земполотна,м³
ПК	+		насыпь	выемка		насыпь	выемка		насыпь	выемка		насыпь	выемка
0	60		0,06	-		6,34	-		135,11	-		0,00	-
1	0		0,04	-		5,99	-		124,50	-		5192,15	-
2	0		0,1	-		5,45	-		108,86	-		11668,30	-

Продолжение таблицы 2.1

Поперечный профиль		Длина отсека, км		Рабочая отметка, м			Площадь земполотна, м²			Объем земполотна,м³
ПК	+	насыпь	выемка		насыпь	выемка		насыпь	выемка		насыпь	выемка
2	50	0,05	-		5,05	-		97,84	-		5167,69	-
3	0	0,05	-		5,57	-		112,26	-		5252,68	-
4	0	0,1	-		5,41	-		107,74	-		11000,18	-
5	0	0,1	-		6,28	-		133,26	-		12050,09	-
6	0	0,1	-		6,18	-		130,21	-		13173,71	-
7	0	0,1	-		6,80	-		149,60	-		13990,63	-
8	0	0,1	-		7,14	-		160,72	-		15516,07	-
9	0	0,1	-		7,28	-		165,40	-		16306,15	-
10	0	0,1	-		7,34	-		167,43	-		16641,35	-
11	0	0,1	-		6,92	-		153,49	-		16045,55	-
12	0	0,1	-		8,17	-		196,53	-		17500,75	-
13	0	0,1	-		7,78	-		182,60	-		18956,30	-
14	0	0,1	-		4,98	-		95,96	-		13928,06	-
14	20	0,02	-		4,73	-		89,37	-		1853,38	-
15	0	0,08	-		3,51	-		59,90	-		5970,86	-
16	0	0,1	-		2,78	-		44,40	-		5214,74	-
16	70	0,07	-		3,14	-		51,84	-		1443,57	-
17	0	0,03	-		3,10	-		51,00	-		3599,27	-
18	0	0,1	-		4,96	-		95,43	-		7321,27	-
19	0	0,1	-		3,81	-		66,73	-		8108,13	-
20	0	0,1	-		2,23	-		33,77	-		5025,28	-
21	0	0,1	-		2,55	-		39,84	-		3680,86	-
22	0	0,1	-		2,18	-		32,85	-		3634,82	-
23	0	0,1	-		2,53	-		39,46	-		3615,40	-
24	0	0,1	-		2,35	-		36,01	-		3773,46	-
25	0	0,1	-		2,32	-		35,45	-		3573,17	-
26	0	0,1	-		2,02	-		29,96	-		3270,31	-
27	0	0,1	-		2,74	-		43,59	-		3677,50	-
28	0	0,1	-		2,76	-		43,99	-		4379,39	-
29	0	0,1	-		3,41	-		57,68	-		5083,73	-
29	50	0,05	-		4,24	-		77,00	-		3366,96	-
30	0	0,05	-		4,55	-		84,74	-		4043,55	-
31	0	0,1	-		2,89	-		46,63	-		6568,70	-
32	0	0,1	-		3,11	-		51,21	-		4891,82	-
33	0	0,1	-		4,55	-		84,74	-		6797,50	-
34	0	0,1	-		4,87	-		93,04	-		8889,26	-
35	0	0,1	-		5,35	-		106,06	-		9955,26	-
36	0	0,1	-		6,42	-		137,58	-		12182,22	-
37	0	0,1	-		7,30	-		166,08	-		15182,78	-
38	0	0,1	-		7,90	-		186,84	-		17645,50	-
39	0	0,1	-		9,41	-		243,86	-		21534,76	-
40	0	0,1	-		6,93	-		153,81	-		19883,58	-
41	0	0,1	-		3,95	-		70,01	-		11191,26	-
41	80	0,08	-		3,55	-		60,79	-		5232,30	-
42	0	0,02	-		3,49	-		59,45	-		1202,46	-
43	0	0,1	-		3,20	-		53,12	-		5628,61	-
44	0	0,1	-		2,88	-		46,43	-		4977,28	-
44	30	0,03	-		2,84	-		45,61	-		1380,54	-
45	0	0,07	-		4,33	-		79,22	-		4368,97	-
46	0	0,1	-		6,36	-		135,72	-		10746,99	-
47	0	0,1	-		7,49	-		172,53	-		15412,73	-
48	0	0,1	-		6,44	-		138,20	-		15536,73	-
49	0	0,1	-		6,67	-		145,44	-		14182,09	-
50	0	0,1	-		7,08	-		158,73	-		15208,65	-
51	0	0,1	-		7,01	-		156,43	-		15758,09	-

Окончание таблицы 2.1

Поперечный профиль		Длина отсека, км		Рабочая отметка, м			Площадь земполотна, м²			Объем земполотна,м³
ПК	+	насыпь	выемка		насыпь	выемка		насыпь	выемка		насыпь	выемка
52	0	0,1	-		6,75	-		147,99	-		15221,10	-
53	0	0,1	-		5,97	-		123,91	-		13595,06	-
54	0	0,1	-		2,81	-		45,00	-		8445,48	-
55	0	0,1	-		2,30	-		35,08	-		4003,86	-
56	0	0,1	-		2,71	-		42,99	-		3903,46	-
57	0	0,1	-		2,87	-		46,22	-		4460,78	-
58	0	0,1	-		2,41	-		37,15	-		4168,58	-
58	77	0,077	-		3,79	-		66,27	-		1189,31	-
59	0	0,023	-		3,49	-		59,45	-		4840,23	-
60	0	0,1	-		2,91	-		47,04	-		5324,62	-
61	0	0,1	-		2,69	-		42,60	-		4481,82	-
61	37	0,037	-		2,13	-		31,94	-		1378,91	-
Итого:		6,137	-		-	-		-	-		588396,5	-

Таблица 2.2 – Расчет объемов насыпей и выемок для второго варианта новой трассы

Поперечный профиль			Длина отсека, км		Рабочая отметка, м		Площадь зем-полотна, м²		Объем зем-полотна, м³
ПК	+		насыпь	выемка	насыпь	выемка	насыпь	выемка	насыпь	выемка
0	60		0,06	-	6,34	-	135,11	-	0,00	-
1	0		0,04	-	5,96	-	123,61	-	5174,32	-
2	0		0,1	-	5,43	-	108,30	-	11595,59	-
3	0		0,1	-	6,37	-	136,03	-	12216,64	-
4	0		0,1	-	6,95	-	154,46	-	14524,76	-
5	0		0,1	-	6,78	-	148,96	-	15171,02	-
6	0		0,1	-	5,44	-	108,58	-	12876,95	-
7	0		0,1	-	4,25	-	77,24	-	9291,31	-
8	0		0,1	-	4,91	-	94,10	-	8567,20	-
9	0		0,1	-	4,89	-	93,57	-	9383,52	-
10	0		0,1	-	5,37	-	106,62	-	10009,58	-
11	0		0,1	-	5,29	-	104,40	-	10550,98	-
12	0		0,1	-	5,9	-	121,84	-	11311,66	-
13	0		0,1	-	6,75	-	147,99	-	13491,44	-
14	0		0,1	-	5,66	-	114,84	-	13141,76	-
15	0		0,1	-	5,63	-	113,98	-	11441,04	-
15	7		0,007	-	5,56	-	111,98	-	790,85	-
16	0		0,093	-	4,9	-	93,84	-	9570,32	-
17	0		0,1	-	5,84	-	120,07	-	10695,27	-
17	87		0,087	-	6,07	-	126,89	-	10742,92	-
18	0		0,013	-	6,29	-	133,57	-	1693,00	-
19	0		0,1	-	4,6	-	86,02	-	10979,41	-
20	0		0,1	-	4,16	-	75,05	-	8053,32	-
21	0		0,1	-	3,48	-	59,23	-	6713,80	-
22	0		0,1	-	3,4	-	57,46	-	5834,48	-
23	0		0,1	-	3,51	-	59,90	-	5867,91	-
24	0		0,1	-	5,17	-	101,10	-	8049,88	-
25	0		0,1	-	4,28	-	77,98	-	8954,05	-
26		0	0,1	-	3,74	-	65,11	-	7154,75	-
27		0	0,1	-	3,22	-	53,55	-	5933,10	-
27		75	0,075	-	3,94	-	69,78	-	4624,73	-
28		0	0,025	-	4,13	-	74,32	-	1801,21	-
29		0	0,1	-	5	-	96,50	-	8540,97	-

Продолжение таблицы 2.2

Поперечный профиль			Длина отсека, км		Рабочая отметка, м		Площадь зем-полотна, м²			Объем зем-полотна, м³
ПК	+	насыпь		выемка	насыпь	выемка		насыпь	выемка		насыпь		выемка
30	0	0,1		-	4,66	-		87,56	-		9203,07		-
30	25	0,025		-	4,41	-		81,21	-		2109,64		-
31	0	0,075		-	3,67	-		63,51	-		5426,98		-
32	0	0,1		-	2,69	-		42,60	-		5305,28		-
33	0	0,1		-	3,45	-		58,56	-		5058,00		-
34	0	0,1		-	4,24	-		77,00	-		6778,11		-
35	0	0,1		-	4,53	-		84,24	-		8061,69		-
36	0	0,1		-	4,21	-		76,26	-		8024,98		-
37	0	0,1		-	5,74	-		117,15	-		9670,88		-
38	0	0,1		-	6,41	-		137,27	-		12721,18		-
39	0	0,1		-	7,58	-		175,63	-		15644,94		-
40	0	0,1		-	7,75	-		181,54	-		17858,62		-
41	0	0,087		-	6,23	-		131,73	-		15663,86		-
42	0	0,013		-	5,14	-		100,28	-		11600,74		-
43	0	0,1		-	4,63	-		86,79	-		9353,54		-
43	0	0,1		-	4,64	-		87,05	-		3824,39		-
44	0	0,1		-	4,5	-		83,48	-		4774,60		-
45	0	0,1		-	4,49	-		83,22	-		8334,86		-
45	94	0,1		-	4,12	-		74,08	-		7393,09		-
46	0	0,1		-	4,14	-		74,56	-		445,92		-
47	0	0,1		-	3,33	-		55,93	-		6524,44		-
48	0	0,1		-	3,88	-		68,37	-		6214,65		-
49	0	0,1		-	6,08	-		127,19	-		9777,96		-
50	0	0,1		-	7,5	-		172,88	-		15003,43		-
51	0	0,1		-	7,42	-		170,14	-		17150,78		-
52	0	0,1		-	6,2	-		130,82	-		15048,03		-
53	0	0,1		-	5,23	-		102,74	-		11678,17		-
54	0	0,1		-	4,23	-		76,75	-		8974,84		-
55	0	0,1		-	4,25	-		77,24	-		7699,86		-
56	0	0,1		-	3,54	-		60,57	-		6890,66		-
57	0	0,1		-	3,65	-		63,05	-		6181,16		-
58	0	0,1		-	2,51	-		39,07	-		5106,10		-
58	68	0,068		-	3,2	-		53,12	-		3134,40		-
59	0	0,1		-	1,97	-		29,07	-		1315,00		-
60	0	0,1		-	1,96	-		28,89	-		2897,89		-
61	0	0,1		-	2,19	-		33,04	-		3096,33		-
61	18	0,018		-	2,52	-		39,26	-		650,68		-
Итого:			6,118									579346,32
