Рисунок 1.1 – График овладения перевозками

В конце расчетного периода заданный участок железной дороги обладает резервом провозной способности в 31 миллион тонн в год. После реконструкции резерв провозной способности увеличится в 3,5 раза.

1.2 Обработка данных инженерно-геодезических изысканий на участке железной дороги

Протяженность участка железной дороги, являющегося объектом проектирования, составляет 6200 метров. Существующая трасса проходит у подножий склонов долин рек Ингоды и Шилки. На пересечениях локальных водоразделов, при обходах излучин рек и при вписывании в поперечные лога,

имеется 14 существующих кривых, Данные съемки существующих кривых приведены в приложении А и показаны на рисунке 1.2. Обработка данных координатной съемки была выполнена в соответствии с [12,13,16]. Результаты показаны в приложении Б.

Параметры существующих кривых определены в программе RVK из интегрированного программного комплекса ПУТЬ версии 2.6 от 1995 года. Авторы: О.А. Андрианов, В.Б.Бредюк, А.С. Дубровин. Исходные данные приведены в приложении Б. Результаты расчетов показаны на чертеже 2, в приложении В и в таблице 1.4.

Данные съемки существующего продольного профиля приведены в приложении А. Обработка данных продольного нивелирования, определение существующих отметок бровки земляного полотна, головки рельса и расчет уклонов между пикетами выполнен в соответствии с [12,13,17,30,32]. Результаты представлены на чертеже 2 и таблице 1.5. Дополнительные данные о рельефе, гидрографии, автомобильных дорогах и населенных пунктах в районе проектирования представлены в разделе 1.3. Долина реки имеет средний продольный уклон равный 1‰. Между существующим земляным полотном и ближайшем берегом реки минимальное расстояние - 42 м, максимальное - 340 м. Для склонов речной долины характерны следующие уклоны: минимальные - 7‰, максимальные - 29‰.

На основании результатов обработки данных инженерно-геодезических изысканий можно сделать несколько выводов. На заданном участке железной дороги имеются кривые малых радиусов с переходными кривыми

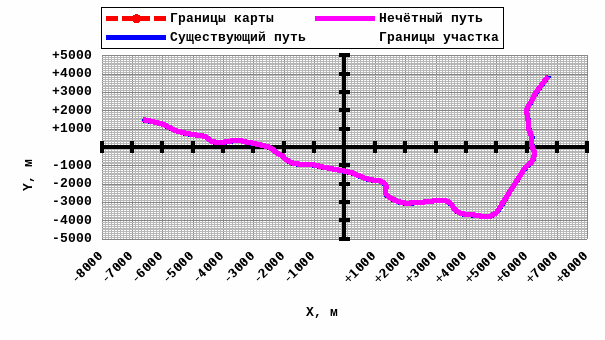

Рисунок 1.2 – Координатный план существующей трассы

Таблица 1.4 – Ведомость существующих кривых и прямых (по четному пути)

№	Начало кривой		Конец кривой		Угол поворота				Радиус , м		Длина, м		Переходные, м			Возвышение,мм
№	ПК	+	ПК	+	сторона	градусы	минуты	секунды			Длина, м		первая	вторая
1	64143	0	64143	88,33	прямая	0	00	00		прямая		88,33		-	-		-
2	64143	88,33	64146	57,47	лево	16	28	42		642		277,14		95	90		90
3	64146	57,47	64147	40,50	прямая	0	00	00		прямая		83,03		-	-		-
4	64147	40,50	64149	48,75	лево	13	53	39		533		208,25		91	67		65
5	64149	48,75	64149	48,75	прямая	0	00	00		прямая		0,00		-	-		-
6	64149	48,75	64151	81,33	право	36	24	54		303		232,58		80	70		98
7	64151	81,33	64152	80,31	право	11	20	32		500		98,98		70	30		86
8	64152	80,31	64154	40,46	право	31	00	02		296		160,15		30	30		98
9	64154	40,46	64154	95,96	право	8	22	03		380		55,50		30	50		97
10	64154	95,96	64155	92,56	право	6	50	14		600		96,60		50	50		87
11	64155	92,56	64155	92,56	прямая	0	00	00		прямая		0,00		-	-		-
12	64155	92,56	64157	34,18	лево	15	23	52		380		141,62		79	30		95
13	64157	34,18	64158	55,79	лево	14	57	10		466		121,61		30	50		91
14	64158	55,79	64159	70,57	лево	17	43	33		371		114,78		50	50		101
15	64159	70,57	64160	73,04	лево	1	46	45		3300		102,47		50	30		58
16	64160	73,04	64162	64,29	лево	17	27	32		562		191,25		30	40		64
17	64162	64,29	64162	83,94	прямая	0	00	00		прямая		19,65		-	-		-
18	64162	83,94	64164	02,96	право	5	34	50		760		119,02		0	90		25
19	64164	02,96	64164	13,95	прямая	0	00	00		прямая		10,99		-	-		-
20	64164	13,95	64166	18,80	лево	26	43	43		318		204,85		61	52		96
21	64166	18,80	64166	45,00	прямая	0	00	00		прямая		26,20		-	-		-
22	64166	45,00	64168	38,14	лево	17	49	50		423		193,14		75	48		60
23	64168	38,14	64170	34,90	прямая	0	00	00		прямая		196,76		-	-		-
24	64170	34,90	64172	81,25	лево	5	55	48		1530		246,35		100	76		23
25	64172	81,25	64175	41,67	прямая	0	00	00		прямая		260,42		-	-		-
26	64175	41,67	64175	41,67	лево	0	08	15		0		0,00		0	0		0
27	64175	41,67	64177	60,98	прямая	0	00	00		прямая		219,31		-	-		-
28	64177	60,98	64177	60,98	лево	0	14	06		0		0,00		0	0		0
29	64177	60,98	64178	08,07	прямая	0	00	00		прямая		47,09		-	-		-
30	64178	08,07	64180	61,35	право	41	44	27		301		253,28		68	55		100
31	64180	61,35	64181	61,12	право	8	53	24		643		99,77		55	55		105
32	64181	61,12	64183	05,85	право	20	59	20		305		144,73		55	66		103
33	64183	05,85	64183	26,00	прямая	0	00	00		прямая		20,15		-	-		-

Окончание таблицы 1.4

№	Начало кривой		Конец кривой		Угол поворота				Радиус , м		Длина, м		Переходные, м			Возвышение,мм
34	ПК	+	ПК	+	сторона	градусы	минуты	секунды					первая	вторая
35	64183	26,00	64184	75,08	право	17	17	36		315		149,08		65	43		92
36	64184	75,08	64184	75,08	прямая	0	00	00		прямая		0,00		-	-		-
37	64184	75,08	64186	60,15	лево	24	17	21		308		185,07		44	65		94
38	64186	60,15	64187	19,57	прямая	0	00	00		прямая		59,42		-	-		-
39	64187	19,57	64189	82,41	лево	29	31	49		314		262,84		69	133		85
40	64189	82,41	64189	82,41	прямая	0	00	00		прямая		0,00		-	-		-
41	64189	82,41	64191	99,19	лево	17	50	31		428		216,78		97	70		66
42	64191	99,19	64192	82,76	прямая	0	00	00		прямая		83,57		-	-		-
43	64192	82,76	64195	10,09	право	10	00	55		840		227,33		97	64		61
44	64196	10,09	64196	50,89	прямая	0	00	00		прямая		140,80		-	-		-
45	64196	50,89	64199	73,84	лево	54	01	37		290		322,95		99	91		102
46	64199	73,84	64201	15,25	лево	9	57	56		813		141,41		91	0		58
47	64201	15,25	64203	80,34	лево	21	16	50		567		265,09		0	109		67
48	64203	80,34	64205	0	прямая	0	00	00		прямая		119,66		-	-		-

Таблица 1.5 – Обработка данных продольного нивелирования

Пикет	+	3, мм	Пр, мм	П, мм	Превышение,мм	Отметка, мм	Поправка	Отметка, м	Примечание
64143		1771				510150	0	510,15	ВРРП1
64143			1271			510650	0	510,65
64144			1210			510711	-1	510,71
64145		1172		1119	652	510802	-2	510,8
64146			1160			510814	-4	510,81
64147		1244		1269	-97	510705	-5	510,7
64148			1213			510736	-6	510,73
64149		968		1142	102	510807	-7	510,8
64150			1207			510568	-8	510,56
64151		1111		1425	-457	510350	-10	510,34
64152			1220			510241	-11	510,23
64152	56,6		1269			510192	-12	510,18	КТ b=4,5 h=3,5
64153		1338		1259	-148	510202	-12	510,19
64154			1267			510273	-13	510,26
64155		1211		995	343	510545	-15	510,53
64156			1210			510546	-16	510,53
64157		1234		1179	32	510577	-17	510,56
64158			1203			510608	-18	510,59
64159		1052		1162	72	510649	-19	510,63
64160			1180			510521	-21	510,5
64161		1248		1369	-317	510332	-22	510,31
64161	52,05		1178			510402	-22	510,38	ЖБМ L=3,1
64162			1127			510453	-23	510,43
64163		1261		1296	-48	510284	-24	510,26
64164			1120			510425	-25	510,4
64165		784		1218	43	510327	-27	510,3
64166			1213			509898	-28	509,87
64167		1285		1602	-818	509509	-29	509,48
64167	38		1275			509519	-29	509,49	ПЖБТ b=2,0 h=2,0
64167	70		1254			509540	-30	509,51	OП
64168			1304			509490	-30	509,46
64169		1318		1043	242	509751	-31	509,72
64170			1136			509933	-33	509,9
64171		1141		1145	173	509924	-34	509,89
64172			1180			509885	-35	509,85
64173		1155		1279	-138	509786	-36	509,75
64174			1203			509738	-37	509,701

Окончание таблицы 1.5

Пикетаж	+		3, мм		Пр, мм	П, мм		Превышение		Отметка, мм	Поправка		Отметка, м		Примечание
64175			1011			1242		-87		509699	-39		509,66
64176					1130					509580	-40		509,54
64177			1278			1459		-448		509251	-41		509,21
64178					1247					509282	-42		509,24
64179			1204			1075		203		509454	-44		509,41
64180					1193					509465	-45		509,42
64181			1348			1202		2		509456	-46		509,41
64182					1227					509577	-47		509,53
64183			1355			1026		322		509778	-48		509,73
64184					1183					509950	-50		509,9
64185			1054			1062		293		510071	-51		510,02
64186					953					510172	-52		510,12
64187			925			1592		-538		509533	-53		509,48
64188					1294					509164	-54		509,11
64189			1148			1382		-457		509076	-56		509,02
64190					1247					508977	-57		508,92
64191			1031			1206		-58		509018	-58		508,96
64192					1150					508899	-59		508,84
64193			1085			1419		-388		508630	-60		508,57
64194					1303					508412	-62		508,35
64195			1464			1212		-127		508503	-63		508,44
64196					1173					508794	-64		508,73
64196	45,15				962					509005	-65		508,94
64197			1198			552		912		509415	-65		509,35
64198					1156					509457	-67		509,39
64199			1048			1245		-47		509368	-68		509,3
64200					1117					509299	-69		509,23
64201			1285			1436		-388		508980	-70		508,91
64201	3,6				1305					508960	-70		508,89
64202					1194					509071	-71		509
64203			1201			1102		183		509163	-73		509,09
64204					1180					509184	-74		509,11
64205					1219					509145	-75		509,07
64205						1649		-448		508715	-75		508,64
Сумма превышений		-1435 мм		Разность отметок реперов			-1510 мм		Фактическая невязка			75 мм		Предельная невязка		124,49 мм

недостаточной длины и короткими прямыми вставками, ограничивающими скорости движения поездов.
