12.5. Задание набора констант для второй области.Aналогично п.12.3 с указанием параметра REAL = 2.
12.6. Разбиение второй области.
Аналогично п. 12.4 c указанием второй области.
12.7. Задание набора констант для третьей области.Aналогично п.12.3 с указанием параметра REAL = 3.
12.8. Разбиение третьей области.
Аналогично п. 12.4 c указанием третьей области.
12.9. Задание набора констант для четвертой области.Aналогично п.12.3 с указанием параметра REAL = 4.
12.10. Разбиение четвертой области.
Аналогично п. 12.4 c указанием четвертой области.
-
Закрепление узлов.
13.1 Выбор линий для закрепления узлов в направлении оси X. U_M:Select Entities В верхнем списке диалогового окна выберите тип примитива Lines, в нижнем списке укажите способ выбора By Num/Pick и нажмите OK. Укажите курсором L7, L8, L15, L16, L19 и нажмите OK.
13.2 Привязка узлов к выбранным линиям. U_M:Select Entities . В верхнем списке диалогового окна выберите тип примитива Nodes, в нижнем – Attached to и включите переключатель Lines, all. Нажмите OK.
13.3. Задание направления закрепления для выбранных узлов. M_M: Preprocessor Loads Apply Displacement On Nodes. Нажмите Pick All, в следующем окне выберите направление закрепления UX и нажмите OK
13.4. Возврат в набор всех линий модели.. U_M:Select Entities . В верхнем списке выберите тип примитива Lines, в нижнем способ выбора By Num/Pick, кнопка Full должна быть включена и затем OK. В следующем окне нажмите Pick All.
13.5. Возврат в набор всех узлов модели.. U_M:Select Entities . В верхнем списке выберите тип примитива Nodes, в нижнем способ выбора By Num/Pick, кнопка Full должна быть включена и затем OK. В следующем окне нажмите Pick All.
13.6. Закрепление одного из узлов в направлении оси Y.. M_M: Preprocessor Loads Apply Displacement On Nodes. Выберите курсором один из узлов на стержне шатуна и затем OK. В следующем окне задайте направление закрепления UY и нажмите OK
-
Приложение давления к нижней головке .
14.1 Выбор узлов лежащих на дуге радиуса 45 мм в пределах изменения угла от 90 до 150. U_M:Select Entities. В верхнем списке выберите тип примитива Nodes , в нижнем способ выбора By Location. Включите кнопку From Full.и X. В поле ввода MIN, MAX введите радиус размещения узлов 45 и нажмите Apply. Включите кнопку Reselect и Y. В поле MIN, MAX введите 90, 150 и нажмите OK.
14.2. Задание величины давления. M_M: Preprocessor Loads Apply Pressure On Nodes. Нажмите Pick All и в следующем окне введите в поле Value 4.95 и нажмите OK
14.3. .Возврат в набор всех узлов модели.. U_M:Select Entities . В верхнем списке выберите тип примитива Nodes, в нижнем By Num/Pick, кнопка Full должна быть включена, и нажмите OK. В следующем окне нажмите Pick All.
-
Приложение давления к верхней головке
15.1. Активизация глобальной цилиндрической системы координат. (начало координат в центре верхней головки). U_M:Work Plane Change Active CS to Global Cylindrical
15.2 Выбор узлов лежащих на дуге радиуса 25 в пределах изменения угла от 210 до 270. U_M:Select Entities. В верхнем списке выберите тип примитива Nodes , в нижнем способ выбора By Location. Включите кнопку From Full.и X. В поле ввода MIN, MAX введите радиус размещения узлов 25 и нажмите Apply. Включите кнопку Reselect и Y. В поле MIN, MAX введите 210, 270 и нажмите OK.
15.3. Задание величины давления. M_M: Preprocessor Loads Apply Pressure On Nodes. Нажмите Pick All и в следующем окне введите в поле Value 8.90 и нажмите OK.
15.4. Возврат в набор всех узлов модели.. U_M:Select Entities. В верхнем списке выберите тип примитива Nodes, кнопка Full должна быть включена и затем OK. В следующем окне нажмите Pick All.
Расчет модели
-
Решение модели с заданными граничными условиями. M_M:Solution Current LS
Постпроцессор
-
Определение суммарного объема модели.
17.1. Формирование таблицы объемов элементов.M_M:General Postproc Element Table Define Table. Нажмите Add. В следующем диалоговом окне верхнем поле введите имя таблицы VOLU, ниже из левого списка выберите строку Geometry, из правого – Elem volume VOLU и нажмите OK. Закройте предыдущее окно нажатием на Close.
17.2 Суммирование объемов. M_M:General Postproc Element Table Sum of Each Item. Нажмите OK.
17.3 Присвоение переменной суммарного объема. U_M:Parameters Get Scalar Data. В левом списке диалогового окна выбрать строку Results data, в правом – Elem table sums и нажмите OK. В следующем диалоговом окне ввести имя параметра суммарного объема TVOL и OK.
-
Определение максимального эквивалентного напряжения .
18.1 Формирование таблицы эквивалентных напряжений по Мизесу. .M_M:General Postproc Element Table Define Table. Нажмите Add. В следующем диалоговом окне в верхнем поле введите имя таблицы S_EQV, ниже из левого списка выберите строку Stress, из правого – von Mises SEQV и нажмите OK. Закройте предыдущее окно нажатием на Close.
18.2 Сортировка напряжений. M_M:General Postproc List Results Sort Elems. Введите имя сортируемой таблицы S_EQV и нажмите OK.
-
Присвоение переменной S_EQVMAX максимального значения эквивалентных напряжений. U_M:Parameters Get Scalar Data. В левом списке диалогового окна выбрать строку Results data, в правом – Other operations и нажмите OK. В следующем диалоговом окне ввести имя параметра максимального эквивалентного напряжения S_EQVMAX, в левом списке выберите строку From sort oper, в правом - Maximum value и OK.
Оптимизация модели
-
Задание геометрических параметров.
M_M:Design Opt Design Variables. В диалоговом окне нажмите клавишу Add. В следующем окне последовательно выбирайте из списка Name имена переменных, в поле MIN ввести левую границу диапазона переменной, в поле MAX – правую границу. После каждого ввода нажимайте Apply. Ниже в скобках указаны параметры для которых вводится левая и правая граница диапазона.
8
20 Apply (DS1)
8
20 Apply (DS2)
15
30 Apply (T3)
5
30 Apply (T4)
225
250 Apply (AL11)
2
20 Apply (DAL1)
100
120 Apply (AL21)
2
20 OK (DAL2)
Закройте предыдущее окно нажатием Close.
-
Задание переменной состояния . M_M:Design Opt State Variables. В диалоговом окне нажмите клавишу Add. В следующем окне выберите параметр S_EQVMAX и введите в поле MAX его максимальное значение 25. Нажмите OK. Закройте предыдущее окно нажатием Close.
-
Задание целевой функции. M_M:Design Opt Objective. Выберите параметр TVOL. Нажмите OK.
-
Задание метода оптимизации. M_M:Design Opt Method/Tool. Включите кнопку First -Order и нажмите OK. (First-Order относится к методам оптимизации первого порядка). В следующем окне в поле NITR введите число итераций 10, остальные параметры по умолчанию. и нажмите OK.
-
M_M:Design Opt Assign. Назначение рабочего файла. Проведение оптимизации в интерактивном режиме требует рабочего файла. Им может быть протокол сеанса работы (файл с расширением log). Возможно потребуется его правка. При правке удаляются лишние команды (напр., команды просмотра, выдачи вспомогательной печати и т.д.). Выберите из списка файл с расширением log и нажмите OK.
-
Запуск процесса оптимизации. M_M:Design Opt Run .
-
Просмотр полученных результатов. U_M: Parameters Scalar Parameters. Ansys выводит информационное окно с номером наилучшего набора параметров. В описанном примере сходимость была достигнута на 6 итерации, время расчета на машине с процессором Pentium 120 Mhz составило 5162 сек. При этом эквивалентные напряжения снизились до 27, 836 кг/кв.мм, объем увеличился до 134202 куб.мм. Остальные параметры приняли следующие значения (DS1=9.4, DS2=11.9, T3=29.6, T4=5.0, AL11=234.7, DAL1=9.8, AL21=108.3, DAL2=11.4)

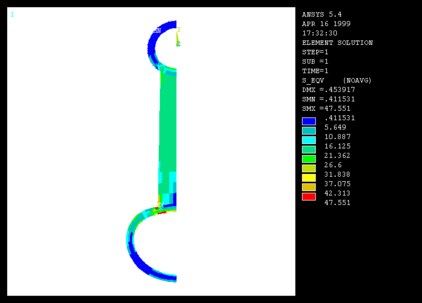

Рис.2 Эквивалентные напряжения до оптимизации (максимальное значение 47,551 кг/кв.мм)

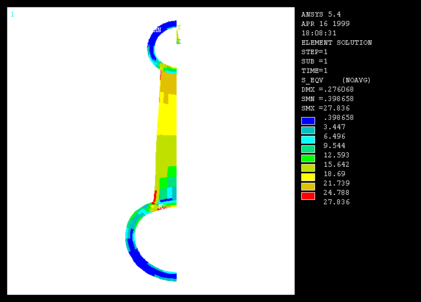

Рис.3 Эквивалентные напряжения после оптимизации (максимальное значение 27,836 кг/кв.мм)
6
