Вычисление тепловых характеристик. Течение: стационарное, с теплопереносом, ламинарное, несжимаемое. На этом этапе поле параметров потока «замораживается», т.о. решается только уравнение энергии. Автоматически активируется температурная степень свободы.

Main Menu  Preprocessor  FLOTRAN Set Up  Solution Options…

Д еактивировать флажок решения уравнений Навье-Стокса и

активировать алгоритм учета теплопереноса:

Solve flow equations FLOW=No

Adiabatic or thermal TEMP  Thermal  OK

Main Menu  Solution  FLOTRAN Set Up  CFD Solver Contr  TEMP Solver CFD… 

Выбрать Precond conj res  OK 

(выбран метод Preconditioned conjugate

residual method для решения

уравнения энергии)

Задать критерий сходимости:

Convergence criterion CONV=1.E-10  OK

Main Menu  Solution  FLOTRAN Set Up 

Executional Ctrl…

Ввести количество итераций:

Global iterations EXEC=5  OK

(для решения уравнения энергии достаточно нескольких итераций)

Main Menu  Solution  FLOTRAN Set Up  Relax/Stab/Cap  DOF Relaxation 

Задать коэффициент релаксации по температуре:

Temperature relaxation TEMP=1.  OK (нет релаксации)

Toolbar  SAVE_DB (сохранение модели в файле spec.db)

Main Menu  Solution  Run FLOTRAN… (запуск на счет)

Окно Solution is done!  Close

8. Расчет четвертого приближения

Течение считается стационарным, с теплопереносом, турбулентным, несжимаемым. Вновь активируется алгоритм решения уравнений Навье-Стокса и окончательно уточняется поле параметров потока.

8.1. Пересчет ламинарного потока

Main Menu  Preprocessor  FLOTRAN Set Up  Solution Options…

Активировать флажок решения уравнений Навье-Стокса:

Solve flow equations FLOW=Yes  OK

Main Menu  Solution  FLOTRAN Set Up  Executional Ctrl…

Ввести количество итераций:

Global iterations EXEC=35  OK

Main Menu  Solution  Run FLOTRAN… (запуск на счет)

Окно Solution is done!  Close

8.2. Пересчет с учетом турбулентности

Main Menu  Preprocessor  FLOTRAN Set Up  Solution Options…

Активировать алгоритм учета турбулентности:

Laminar or turbulent TURB  Turbulent  OK

Main Menu  Solution  FLOTRAN Set Up  Executional Ctrl…

Ввести количество итераций:

Global iterations EXEC=50  OK

Main Menu  Solution  Run FLOTRAN… (запуск на счет)

Окно Solution is done!  Close

Toolbar  SAVE_DB (сохранение модели в файле spec.db)

Примечание. В результате расчета невязка по давлению составляет около 10%. Для проведения более точного расчета необходимо использовать более мелкую и качественную конечно-элементную сетку, а также большее количество итераций.

9. Просмотр результатов (постпроцессинг)

Main Menu  General Postproc  -Read Results- Last Set (считывание последнего шага решения)

Utility Menu  PlotCtrls  Style  Contours 

Uniform Contours… 

З

адать 20 контуров вместо 9

по умолчанию для более плавной

цветовой шкалы:

Number of contours NCONT=20  OK

(данная команда может быть

выполнена только в том случае, если

не активно устройство WIN32 –

см. Interactive)

Utility Menu  PlotCtrls  Window Controls 

Window Options … 

Модифицировать отображение

информации:

View portion of legend LEG2=Off

Min-Max symbols MINM=Off

ANSYS logo display LOGO  Graphical logo  OK

Для просмотра результатов используйте команды семейства:

Main Menu  General Postproc  Plot Results  Nodal Solu… (узловое осреднение) 

В левом окне выбираем DOF solution 

В правом окне выбираем какую-либо степень свободы:

Velocity  VX, VY, VZ, VSUM (компоненты и абсолютная величина скорости);

Pressure PRES (величина избыточного давления);

Turb K.E. ENKE (кинетическая энергия турбулизации для модели k-);

Engr dissip ENDS (скорость диссипации кинетической энергии для модели k-);

Temperature TEMP (температура)  OK

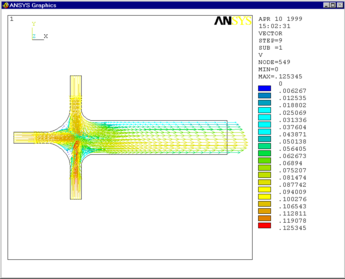

Для отображения поля скоростей

в векторном виде выполните команду:

Main Menu  General Postproc 

Plot Results  -Vector Plot- Predefined…  OK

Для масштабирования изображения пользуйтесь «резиновым» окном:

Utility Menu  PlotCtrls 

Pan, Zoom, Rotate…  Box Zoom

Д

ля отображения относительного массового содержания компонентов необходимо в окне командного ввода ANSYS Input вручную набрать команды:

plnsol,o2 (кислород),

plnsol,n2 (азот),

plnsol,h2 (водород).

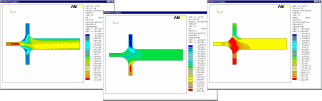

Д ля отображения нескольких окон выполните действия:

Utility Menu  PlotCtrls  MultiWindow Layout… 

Выбрать Three (2Top/Bot)  OK (отображение трех окон)

Utility Menu  PlotCtrls  Multi-Plot Controls… 

Выбрать Window 1  OK 

П
огасить отображение объектов:

KeyPoints=Off

Lines=Off

Areas=Off

Volumes=Off

Nodes=Off

Elements  Nodal Solution…  OK 

выбрать интересующую величину (если интересует

относительное массовое содержание компонентов 

нажать Cancel)

Повторить эти операции для окон Window 2 и Window 3

Utility Menu  Plot  Multi-Plots

(отрисовка трех окон с указанными индивидуальными данными)

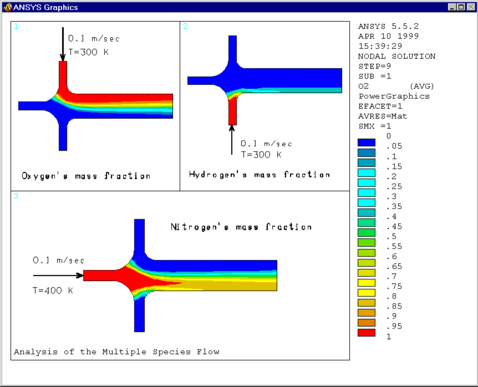

Для отображения в окнах относительного массового содержания компонентов необходимо в окне командного ввода ANSYS Input вручную набрать команды:

/gcmd,1,plnsol,o2 (содержание кислорода отображаем в окне №1),

/ gcmd,2,plnsol,h2 (содержание водорода отображаем в окне №2),

/gcmd,3,plnsol,n2 (содержание азота отображаем в окне №3),

п

осле чего выполнить отрисовку окон:

Utility Menu  Plot  Multi-Plots

Для документирования результатов зададим заголовок и создадим аннотацию:

U

tility Menu  File  Change Title…  набрать заголовок  OK

U tility Menu  PlotCtrls  Annotate  Create Annotation… 

ввести текст, стрелки, символы и т.д.  Close

Для сохранения результата в виде графического файла выполните действие:

Utility Menu  PlotCtrls  Capture Image 

File  Save As…  введите имя файла  Save

T

oolbar  SAVE_DB (сохранение модели в файле spec.db)

Выход из программы:

T

oolbar  QUIT  Quit – No Save!  OK

Примечание. Модель сохранена в рабочем каталоге ANSYS Working directory (см. Interactive) в файле spec.db. Если не предполагается пересчет задачи, то все остальные файлы с именем spec можно удалить.
