76.) Utility Menu > Select > Everything
77.) ANSYS Toolbar > SAVE_DB или Utility Menu > File > Save as Jobname.db
78.) Utility Menu > File > Resume from > coarse.db > OK
79.) Main Menu > General Postproc > Data & File Opts
INRES All Items
FILE coarse.rst > OK
8
(результатом является файл с именем по умолчанию
submod.cbdo)
81.) Utility Menu > File > Resume from> submod.db > OK
82.) Main Menu > Solution
83.) Utility Menu > File > Read input from > submod.cbdo > OK
(либо командой /INPUT,submod,cbdo)
84.) Utility Menu > Plot > Nodes
Обратите внимание на то, что ко всем пограничным
узлам приложены граничные условия, т.е. условия
интерполяции.
85.) Main Menu > Solution > Solve Current LS
8
-Contour Plot- Nodal Solution >
Item, Comp > Stress
X-direction > OK
Для проверки точных значений напряжений по сечению повторим рассмотренную ранее для обобщенной модели процедуру по запросу и построению результатов вдоль задаваемого пути.
87.) Utility Menu > Plot > Nodes
8
В
ыберите верхний и нижний узлы > OK
N
1
ame Define Path Name p2 > OK89.) Закройте информационное окно PDEF Command
9
1
0.) Define Path > By Nodes В
ыберите верхний и нижний узлы > OK
N ame Define Path Name p4 > OK
91.) Закройте информационное окно PDEF Command
92.) Path Operations > Map onto Path
В
выберите для Item, Comp > Stress
и X-direction
ОК
93.) Path Operations > -Plot Path Items- On Geometry
в меню Plot Path Items On Geometry
в
ыберите SX
и отметьте в Nopt
флажок With nodes
О
94.) Для просмотра значений напряжений
вдоль пути перейдите к
Path Operations > List Path Items
Отметьте SX
ОК
Результат - листинг напряжений для p4
***** PATH VARIABLE SUMMARY *****
S SX
0.0000 6101.9
0.25000E-01 5571.2
0.50000E-01 5205.2
0.75000E-01 4894.4
0.10000 4597.1
0.12500 4305.2
0.15000 4015.8
0.17500 3731.0
0.20000 3436.9
0.22500 3133.2
0.25000 2837.4
0.27500 2550.1
0.30000 2261.4
0.32500 1967.9
0.35000 1674.5
0.37500 1380.7
0.40000 1086.9
0.42500 794.30
0.45000 538.82
0.47500 283.35
0.50000 27.874
95.) Path Operations > Recall Path > p2 > OK
96.) Path Operations > Map onto Path
в меню Map Results Item onto Path
выберите для Item, Comp > Stress
и X-direction
ОК
9
***** PATH VARIABLE SUMMARY *****
S SX
0.0000 1118.2
0.50000E-01 1057.6
0.10000 996.98
0.15000 983.32
0.20000 969.66
0.25000 961.84
0.30000 954.01
0.35000 934.51
0.40000 915.01
0.45000 877.25
0.50000 839.49
0.55000 806.49
0.60000 773.49
0.65000 697.77
0.70000 622.05
0.75000 530.25
0.80000 438.46
0.85000 342.52
0.90000 246.58
0.95000 118.12
1.0000 -10.342
7.) Path Operations > -Plot Path Items- On Geometry >SX > With nodes > ОК
98.) Path Operations > List Path Items
Отметьте SX
ОК
Листинг напряжений для p2
Заключение

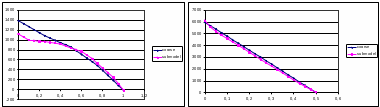

Значения напряжений растяжения-сжатия по высоте сечения для сечений p2 и p4, полученные для обобщенной модели и детализированной модели, сведены в сравнительные таблицы и представлены в виде графиков. Для участка р4 получена полная совместимость решения по напряжениям. Различие значений растягивающих напряжений по сечению р2 в районе внешнего волокна, очевидно, объясняется тем, что, вследствие малости расстояния от района скачка жесткости, большее сечение не успело полностью включиться в работу и при выделении района с вырезом в подконструкцию необходимо отнесение границы сопряжения с основной моделью ближе к заделке.
| Расстояние до нейтральной оси сечения (м) | х (Па) обобщенн. | х (Па) подконстр. | , % | Расстояние до нейтральной оси сечения (м) | х (Па) обобщенн. | х (Па) подконстр. | , % | |
| 0.0 | 1385.6 | 1118.2 | 19,30 | 0.0 | 5982.9 | 6101.9 | 1,95 | |
| 0.05 | 1325.9 | 1057.6 | 20,24 | 0.025 | 5686.1 | 5571.2 | 2,06 | |
| 0.10 | 1266.2 | 996.98 | 21,26 | 0.050 | 5389.2 | 5205.2 | 3,53 | |
| 0.15 | 1206.4 | 983.32 | 18,49 | 0.750 | 5092.4 | 4894.4 | 4,05 | |
| 0.20 | 1146.7 | 969.66 | 15,44 | 0.100 | 4795.5 | 4597.1 | 4,32 | |
| 0.25 | 1086.9 | 961.84 | 11,51 | 0.125 | 4498.7 | 4305.2 | 4,49 | |
| 0.30 | 1040.5 | 954.01 | 8,31 | 0.150 | 4201.8 | 4015.8 | 4,63 | |
| 0.35 | 993.98 | 934.51 | 5,98 | 0.175 | 3905.0 | 3731.0 | 4,66 | |
| 0.40 | 947.50 | 915.01 | 3,43 | 0.200 | 3608.1 | 3436.9 | 4,98 | |
| 0.45 | 901.02 | 877.25 | 2,64 | 0.225 | 3311.3 | 3133.2 | 5,68 | |
| 0.50 | 854.55 | 839.49 | 1,76 | 0.250 | 3014.4 | 2837.4 | 6,24 | |
| 0.55 | 781.83 | 806.49 | 3,15 | 0.275 | 2714.6 | 2550.1 | 6,45 | |
| 0.60 | 709.12 | 773.49 | 9,08 | 0.300 | 2414.7 | 2261.4 | 6,78 | |
| 0.65 | 636.40 | 697.77 | 9,64 | 0.325 | 2114.8 | 1967.9 | 7,46 | |
| 0.70 | 563.69 | 622.05 | 10,35 | 0.350 | 1815.0 | 1674.5 | 8,39 | |
| 0.75 | 490.97 | 530.25 | 8,00 | 0.375 | 1515.1 | 1380.7 | 9,73 | |
| 0.80 | 389.67 | 438.46 | 12,52 | 0.400 | 1215.2 | 1086.9 | 11,80 | |
| 0.85 | 288.38 | 342.52 | 18,77 | 0.425 | 915.37 | 794.30 | 15,24 | |
| 0.90 | 187.08 | 246.58 | 31,80 | 0.450 | 615.50 | 538.82 | 14,23 | |
| 0.95 | 85.780 | 118.12 | 37,70 | 0.475 | 315.64 | 283.35 | 11,40 | |
| 1.0 | -15.518 | -10.342 | 33,35 | 0.50 | 15.773 | 27.874 | 43,41 |
17
