XB1 = -0.31*10-6 м;
XB2 = -0.52*10-6 м.
Выделяем строку Word Y component Shape, определяем смещения по оси Y:
YA1 = 1.68*10-6 м.
YA2 = 2.82*10-6 м;
YB1 = -0.54*10-6 м;
YB2 = -0.38*10-6 м.
Выделяем строку Word Z component Shape, определяем смещения по оси Z:
ZA1 = -2.79*10-6 м. Рис. 7
ZA2 = -4.03*10-6 м;
ZB1 = -0.53*10-6 м;
ZB2 = -0.37*10-6 м.

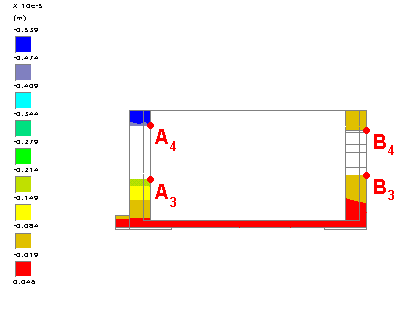

Аналогично определяем смещения точек A3, A4, B3, B4. Проводим вертикальную секущую плоскость через ось шпинделя. Нажимаем кнопку
, чтобы увидеть вид справа (рис. 8).
Получаем смещения точек A3, A4, B3, B4:
XA3 = 0.51*10-6 м.
XA4 = 2.72*10-6 м;
XB3 = -0.33*10-6 м;
XB4 = -0.32*10-6 м.
YA3 = 0.13*10-6 м.
YA4 = 4.43*10-6 м;
YB3 = -0.80*10-6 м;
YB4 = -0.48*10-6 м.
ZA3 = -1.90*10-6 м.
ZA4 = -4.74*10-6 м;
ZB3 = -0.38*10-6 м;
ZB4 = -0.52*10-6 м. Рис. 8
Смещения по осям X, Y, Z передней опоры шпинделя:
XA = (XA1 + XA2 + XA3 + XA4)/4 = (3.66 + 0.87 + 0.51 + 2.72)*10-6/4 = 1.94*10-6 м;
YA = (YA1 + YA2 + YA3 + YA4)/4 = (1.68 + 2.82 + 0.13 + 4.43)*10-6/4 = 2.26*10-6 м;
ZA = (ZA1 + ZA2 + ZA3 + ZA4)/4 = (-2.79 - 4.03 - 1.90 - 4.74)*10-6/4 = -3.36*10-6 м.
Смещения по осям X, Y, Z задней опоры шпинделя:
XB = (XB1 + XB2 + XB3 + XB4)/4 = (-0.31 - 0.52 - 0.33 - 0.32)*10-6/4 = -0.37*10-6 м;
YB = (YB1 + YB2 + YB3 + YB4)/4 = (-0.54 - 0.38 - 0.80 - 0.48)*10-6/4 = -0.55*10-6 м.
В данной конструкции шпиндельной бабки задняя опора выполнена плавающей (нет фиксации в осевом направлении), поэтому
ZB = ZA = -3.36*10-6 м.
