Задание по основной части лабораторной работы №2

Цель работы:

Исследовать влияние мультипликативной помехи на прохождение сигнала через БТС УЭК.

Для этого:

Получить выходной сигнал в случае наличия мультипликативной помехи, вызванной нестабильностью контакта электрод-кожа.

Нестабильностью контакта задается величиной ΔR, равной 100% от величины R1, где R1=Rэк первой ветви.

ΔR задается в виде сигнала длительностью 256 точек, который равен 0 в интервале от 0 до 50 и от 110 до 256 точки соответственно и синусоидальным колебаниям на частоте 18 Гц (см пример) в интервале от 50 до 110

Необходимо найти:

1. ΔКд – производная то Кд по переменному параметру Rэк(!!! Только для верхней ветви !!!) (см. лекции)

2. Выходной сигнал в частотной области, как сумму спектра входного сигнала Uf * Кд и свертку спектра входного сигнала(Uf) со спектром сигнала помехи (ΔR) умноженных на ΔКд

3. Итоговый сигнал будет при этом иметь вид Uf * Кд + ΔКд*( Uf × ΔR ).

Задание на лабораторную работу №3

Цель работы:

Моделирование влияния помех и не идеальности компонентов на работу БТС УЭК.

Порядок выполнения работы.

Для этого:

1. в программе MicroCap в соответствии с заданным вариантом, рис 3 (методички) и рис5 (приложения) создать схему БТС УЭК.

• Для этого вместо Резисторов Rд, Rсс1 и Rсс2моделирующих входные цепи инструментального усилителя подключить собственно сам инструментальный усилитель (рис 5)

• Задать источник синфазного сигнала в виде источника синусоидальных колебаний амплитудой 0.25…5 вольт и частотой 50 герц.

• Задать источник дифференциального сигнала в виде 2х одинаковых источников треугольных импульсов (моделируется QRS комплекс) амплитудой 0.25…5 милливольт длительностью 50 миллисекунд и периодом Т = 0.8…1.2 секунды.

• Для инструментального (ИУ) усилителя задать коэффициент усиления первого каскада 2…10 и для второго каскада 1…5.

1. Убедится в работоспособности схемы, построив напряжение на выходе ИУ (Transient Analysis)

1. Построить коэффициенты Кд, Ксд, Ксс для всей схемы (AC Analysis)

1. Исследовать влияние коэффициента усиления первого каскада на коэффициенты передачи (Ксд в особенности) и внешний вид выходного сигнала для этого:

   • Задать амплитуду источника синфазного сигнала 5 вольт.

   • Задать амплитуду источника дифференциального 0.25 милливольт.

   • Для инструментального (ИУ) усилителя задать коэффициент усиления первого каскада 1, 10, 50, 200 и 1000 для второго каскада 1.

1. Исследовать влияние разброса параметров БТС на коэффициенты передачи (Ксд в особенности) и внешний вид выходного сигнала для этого:

   • Задать амплитуду источника синфазного сигнала 5 вольт.

   • Задать амплитуду источника дифференциального 1 милливольт.

   • Для инструментального (ИУ) усилителя задать коэффициент усиления первого каскада 200 и для второго каскада 1.

   • Последовательно увеличить на 20% параметры Z1, Rэк1, Cк1.

1. Исследовать работу схемы коррекции емкости кабеля на коэффициенты передачи (Ксд в особенности) и внешний вид выходного сигнала для этого:

   • Задать амплитуду источника синфазного сигнала 5 вольт.

   • Задать амплитуду источника дифференциального 1 милливольт.

   • Для инструментального (ИУ) усилителя задать коэффициент усиления первого каскада 200 и для второго каскада 1.

   • Изменить схему в соответствии с рис 6. (приложения)

   • Получить коэффициенты передачи (Ксд в особенности) и внешний вид выходного при увеличении на 20% параметры Z1, Rэк1, Cк1, сравнить с результатами, полученными в пункте 5.

1. Исследовать влияние напряжения поляризации электродов на коэффициенты передачи (Ксд в особенности) и внешний вид выходного сигнала для этого:

   • Задать амплитуду источника синфазного сигнала 0.5 вольт.

   • Задать амплитуду источника дифференциального 1 милливольт.

   • Смоделировать поляризацию электродов в виде источников постоянного напряжения амплитудой 20…300 милливольт включенных между Zэк и Lк

   • Для инструментального (ИУ) усилителя задать коэффициент усиления первого каскада 3 и для второго каскада 1.

   • Исследовать влияние напряжения поляризации электродов на внешний вид выходного сигнала для этого задать напряжение поляризации верхней ветви в 20, 40, 60, 80, 100, 150, 200, 250, 300 милливольт и коэффициент усиления первого каскада 3, 200, 1000 и для второго каскада 1.

1. В отчете представить графики соответствующие заданию

рис5 Инструментальный усилитель

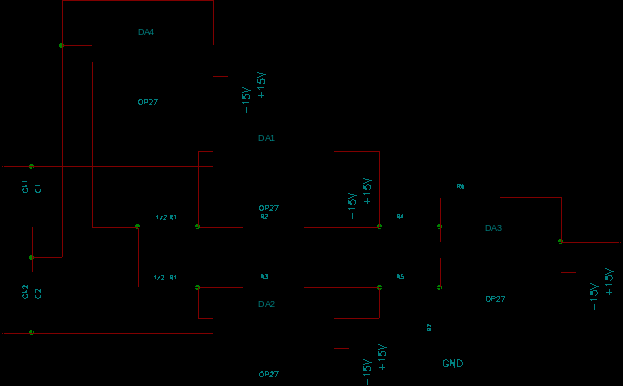

Рис6 Инструментальный усилитель со схемой коррекции кабеля
