Цель работы — теоретическое изучение влияния помех и методов борьбы с ними при измерении биоэлектрических сигналов.

1. Оценка влияния характеристик биоусилителя и синфазной по­мехи на дифференциальный сигнал.

1. Построение за­висимостей Кд, Кс.д., Кс.с. от частоты при изменении значений элементов схемы на ±0,1%, ±1%, ±10%.

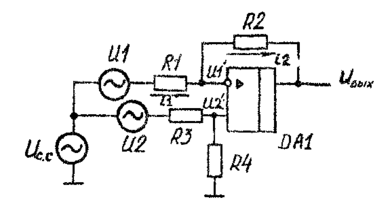

Рис.1. Упрощённая принципиальная схема биоусилителя.

A₀ — коэффициент передачи ОУ на постоянном токе;

ω_с — частота среза АЧХ ОУ;

iω(f) — комплексная частота;

А(f) — коэффициент передачи разомкнутого ОУ.

Рис.2. Изменение коэффициента передачи Рис.3. Изменение коэффициента преобразования

дифференциального сигнала от частоты синфазного сигнала в дифференциальный от

при изменении значений элемента R1 частоты при изменении значений элемента R1

на ±0,1%, ±1%, ±10%. на ±0,1%, ±1%, ±10%.

Рис.4. Изменение коэффициента передачи дифференциального сигнала от частоты при изменении значений элемента R1 на ±0,1%, ±1%, ±10%.

Рис.5. Изменение коэффициента передачи Рис.6. Изменение коэффициента преобразования

дифференциального сигнала от частоты синфазного сигнала в дифференциальный от

при изменении значений элемента R2 частоты при изменении значений элемента R2

на ±0,1%, ±1%, ±10%. на ±0,1%, ±1%, ±10%.

Рис.7. Изменение коэффициента передачи дифференциального сигнала от частоты при изменении значений элемента R2 на ±0,1%, ±1%, ±10%.

2. Оценим влияние синфазной помехи на ЭКГ сигнал при его прохождении через биоусилитель.

Рис.8. Сигнал ЭКГ.

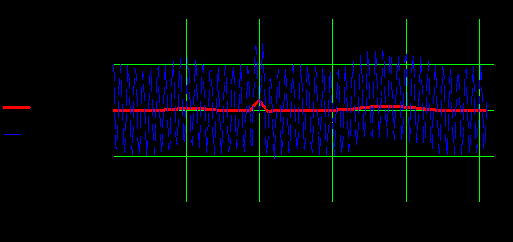

Рис.9. Сигнал с усилением и без усиления.

а) Изменение сопротивления R1.

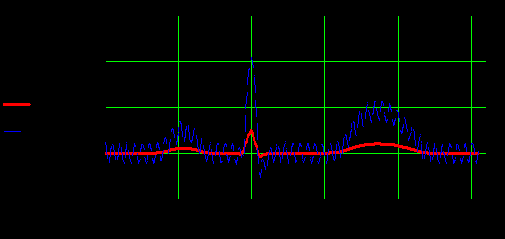

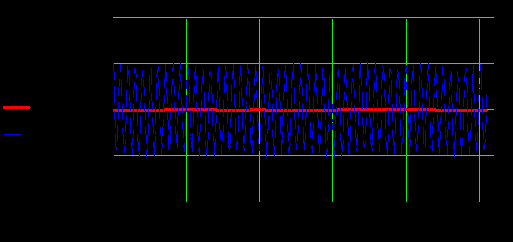

Рис.10. Сигнал с усилением и без усиления при изменении значений элемента R1 на 0,1%.

Рис.11. Сигнал с усилением и без усиления при изменении значений элемента R1 на -0,1%.

Рис.12. Сигнал с усилением и без усиления при изменении значений элемента R1 на 1%.

Рис.13. Сигнал с усилением и без усиления при изменении значений элемента R1 на -1%.

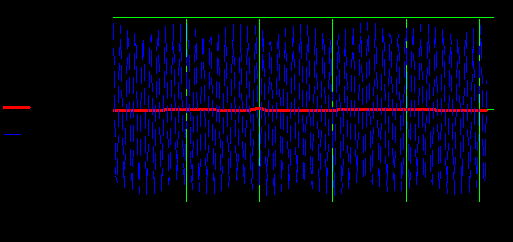

Рис.14. Сигнал с усилением и без усиления при изменении значений элемента R1 на 10%.

Рис.15. Сигнал с усилением и без усиления при изменении значений элемента R1 на -10%.

б) Изменение сопротивления R2.

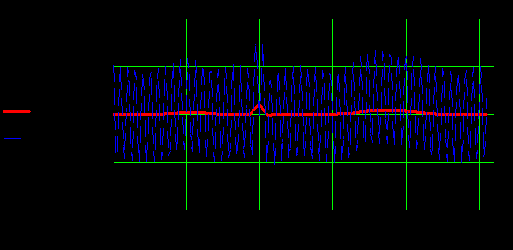

Рис.16. Сигнал с усилением и без усиления при изменении значений элемента R2 на 0,1%.

Рис.17. Сигнал с усилением и без усиления при изменении значений элемента R2 на -0,1%.

Рис.18. Сигнал с усилением и без усиления при изменении значений элемента R2 на 1%.

Рис.19. Сигнал с усилением и без усиления при изменении значений элемента R2 на -1%.

Рис.20. Сигнал с усилением и без усиления при изменении значений элемента R2 на 10%.

Рис.21. Сигнал с усилением и без усиления при изменении значений элемента R2 на -10%.

2. Исследование влияния мультипликативной помехи на прохождение сигнала через БТС УЭК.

Получение выходного сигнала в случае наличия мультипликативной помехи, вызванной нестабильностью контакта электрод-кожа.

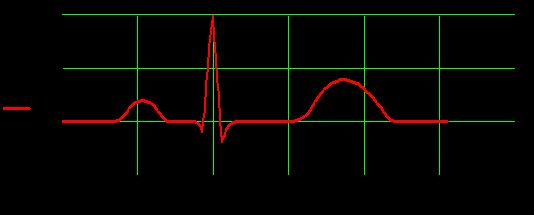

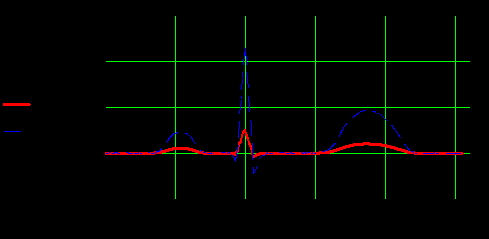

Рис.22. Сигнал ЭКГ.

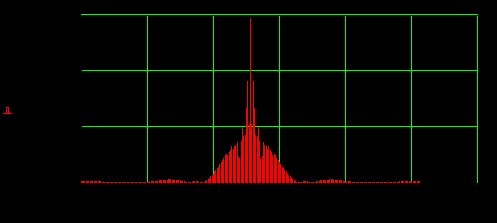

Рис.23. Спектр сигнала ЭКГ.

1. Нахождение коэффициента передачи дифференциального сигнала и производной от него по переменному сопротивлению участка электрод-кожа.

- Эквивалентная схема замещения биологических тканей.

- Система электрод-кожа.

Изменение сопротивления электрод-кожа во времени.

Рис.24. Закон изменения сопротивления электрод-кожа (имитация движения пациента).

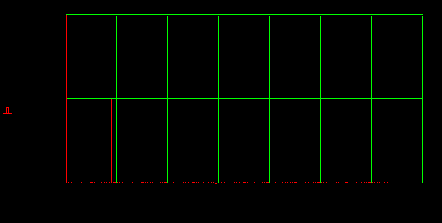

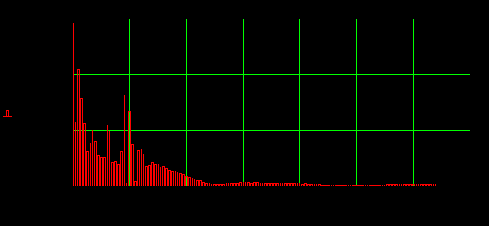

Рис.25. Спектр закона изменения сопротивления электрод-кожа.

- Входная цепь.

- Входной каскад усилителя.

- Преобразование соединения «в треугольник» в соединение «в звезду».

Рис.26. Коэффициент передачи дифференциального сигнала и производная от него по переменному сопротивлению участка электрод-кожа.

2. Свёртка двух сигналов.

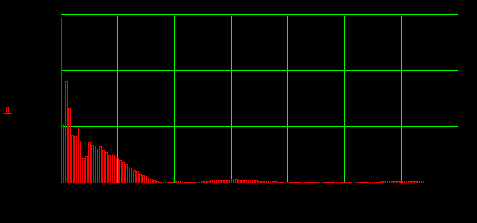

Рис.27. Отраженный спектр сигнала ЭКГ для выполнения свертки.

Рис.28. Спектр свертки двух сигналов.

Рис.29. Паразитный сигнал от движения пациента.

Рис.30. Выходной сигнал (результат совмещения сигнала ЭКГ и паразитного сигнала).
