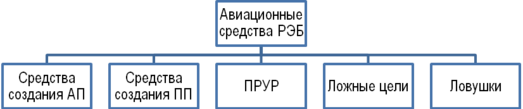

Рис. 2. Классификация авиационных средств РЭБ

Средства создания активных помех подразделяются на станции помех радиолокации, станции помех радиосвязи и радиолиниям передачи данных, станции помех оптико-электронным средствам, забрасываемые (одноразовые) передатчики помех Рис.3 (зарисовать).

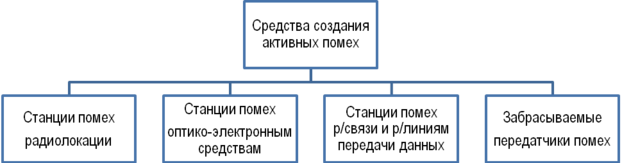

Рис. 3. Классификация авиационных средств создания активных помех

Станции помех радиолокации групповой защиты предназначены для за-щиты группы самолетов путем подавления радиолокационных станций (РЛС) обнаружения, целеуказания и наведения истребителей. Как правило, они устанавливаются на специальных самолетах РЭБ или на стратегических бомбардировщиках. Эквивалентные мощности станций помех групповой защиты могут составлять: в заградительном режиме – до 500 Вт/МГц, в прицельном – 2000 – 5000 Вт/МГц.

Станции помех радиолокации индивидуальной защиты предназначены для самозащиты самолета путем подавления РЛС наведения ракет, радиолокационного прицела истребителя-перехватчика и устанавливаются на каждом современном самолете.

Станции помех радиолокации имеют возможность постановки маскирующих шумовых помех, при воздействии которых на РЛС расчет не может выделить цель на их фоне, а также имитирующих импульсных помех. Имитирующие помехи на экране индикатора РЛС выглядят как отметки одинаковых целей. Возможна постановка сразу обоих типов помех.

На самолетах тактической авиации эквивалентные мощности станций по-мех индивидуальной защиты могут составлять: в заградительном режиме – 10–30 Вт/МГц, в прицельном – 200–500 Вт/МГц, а на самолетах стратегической авиации 50–100 и 500–1000 Вт/МГц, соответственно.

Станции помех радиосвязи и радиолиниям передачи данных предназначены для подавления командных радиосетей системы ПВО, с помощью которых осуществляется управление огнем зенитных ракетных дивизионов и наведение истребителей-перехватчиков. При этом искажается как речевая, так и телекодовая информация.

Станции помех оптико-электронным средствам в основном предназначены для подавления тепловых ГСН ракет класса "воздух–воздух", а также для вывода из строя приемников лазерных локаторов истребителей и лазерных дальномеров зенитных огневых средств.

Забрасываемые передатчики помех (ЗПП), предназначены для подавления работы РЭС на время прорыва системы ПВО и способны создавать помехи любого характера в течение 10–120 минут. В районы подавляемых средств они могут доставляться пилотируемыми и беспилотными самолетами, ракетами, артиллерийскими снарядами, планирующими (управляемыми) авиабомбами, воздушными шарами, разведывательно-диверсионными группами.

Средства создания пассивных помех представляют собой различные автоматы, выбрасывающие в полете пачки дипольных противорадиолокационных отражателей (ПРЛО), а также неуправляемые ракеты и авиабомбы, начиненные такими же пачками.

Авиабомбы с ПРЛО применяются для групповой защиты и сбрасываются с большой высоты самолетом обеспечения. Выброшенные из бомбы на высоте 3–6 км ПРЛО образуют для РЛС экран, скрывающий самолеты ударной группы.

Автоматы выброса ПРЛО применяются чаще всего для обеспечения преждевременного срабатывания радиовзрывателя ЗУР при ее приближении к самолету.

Ложные цели представляют собой устройства, имитирующие по отража-тельным и другим характеристикам реальные объекты. В зависимости от вида и диапазонов используемых волн ложные цели могут быть радиолокационными, световыми и акустическими. С помощью ложных целей на экранах разведывательных радиоэлектронных средств (РЭС) образуются отметки, подобные отметкам реальных объектов. Это усложняет обстановку, дезориентирует операторов и системы целераспределения, увеличивает время распознавания целей. Радиолокационные ложные цели по конструкции представляют собой небольшой беспилотный самолет или крылатую ракету и используются стратегическими бомбардировщиками (В-52 имеет 20 ложных целей SCAD) и самолетами тактической авиации (F-15 имеет 12 ложных целей "Макси–Декой").

Ловушки представляют собой технические средства, используемые для увода от целей управляемых боеприпасов или срыва автосопровождения цели радиолокационными станциями. Радиолокационная ловушка действует эффективно, если после ее пуска самолет и ловушка не разрешаются РЛС по дальности, угловым координатам и скорости. От объекта она должна удаляться с такой скоростью, чтобы обеспечивался надежный увод на себя следящих стробов систем автоматического сопровождения. Наибольшее распространение получили ловушки для увода инфракрасных (ИК) ГСН ракет классов "воздух–воздух" и "земля-воздух" (ракет типа "Стингер").

Боевые действия тактической и палубной авиации на ТВД интенсивно прикрываются помехами специальных самолетов групповой защиты (ЕА-6В – в первую очередь против РЛС дальнего обнаружения и управления стрельбой зенитных комплексов; ЕС-130H - против радиолиний управления перехватчиками). Нанесению ударов предшествуют удары самолетов огневого подавления РЛС системы ПВО противника. Значение этих самолетов можно оценить хотя бы по тому факту, что их число достигает 20-30 проц. количества участвующих в воздушной операции ударных самолетов. Это позволяет комплекты РЭБ индивидуальной защиты система AN/ALQ-131 тактических истребителей ограничить обнаружительным приемником, станцией активных помех и устройством для постановки пассивных, главным образом для срыва наведения на них управляемого оружия без расходования ресурсов радиоэлектронного подавления на борьбу со средствами обнаружения системы ПВО противника и управления истребителями-перехватчиками.

Для бомбардировщиков в стратегической воздушной операции применение специальных самолетов РЭБ и даже коллективная защита исключены.

С 1972 года на все бомбардировщики США устанавливается бортовой оборонительный комплекс AN/ALQ-161, который постоянно совершенствуется.

Конструктивно комплекс AN/ALQ-161 состоит из 108 съемных и заменяемых в аэродромных условиях модулей (массой в среднем по 20 кг и объемом 30–200 дм²), из которых более трети – это антенные устройства.

Стоимость его составляет 20 млн. долларов (10 проц. стоимости бомбардировщика). По массоэнергетическим характеристикам своей аппаратуры он превосходит системы РЭБ самолетов-постановщиков помех групповой защиты ЕА-6В в 1,4 раза, а комплекты РЭБ индивидуальной защиты тактической авиации (AN/ALQ-131) – в 9 раз.

Комплекс производит с точностью до 1 градуса пеленгование всех видов наземных РЛС на дальностях превышающих их дальность обнаружения. Распознаёт режим работы (поиск, захват, наведение ракет) и производит оптимальное распределение мощности и постановку прицельных активных помех РЭС в соответствии с их режимом работы.

Занятие №3 Основы боевого применения авиации вооруженных сил иностранных государств.

Учебные цели:

1. Изучить способы действия авиации при преодолении ПВО и возможности авиации по радиоэлектронному противодействию.

2. Ознакомиться с организацией базирования ВВС США, ОВВС НАТО в Европе, а также ВВС Великобритании, Франции, Италии Норвегии.

Учебные вопросы:

1. Организация и базирование ВВС США, ОВВС НАТО на ТВД

2. Тактика действий авиации иностранных государств при преодолении ПВО.

Литература:

1. Зарубежное военное обозрение №5 1995г. №8,12 2008г.

2. Ф.К.Неупокоев. Противовоздушный бой. Воениздат, 1989г.

Организация и базирование ВВС США, ОВВС НАТО на ТВД

Административное и политическое руководство военно-воздушными силами США осуществляет государственный секретарь ВВС США, а непосредственное оперативное руководство осуществляет начальник штаба ВВС. Управление военно-воздушными силами осуществляется через штаб ВВС, расположенный в Пентагоне (Вашингтон). Штабу ВВС подчиняются командования ВВС и части непосредственного подчинения Рис.1 (зарисовать).

Рис.1

Командования ВВС имеют в своем составе воздушные армии (Air Forсes), отдельные крылья (wings) и другие отдельные части.

Крылья состоят из групп (оперативной, технического обеспечения, тылового обеспечения, медицинской), каждая.

Командования ВВС:

Глобальное ударное командование (Командование глобальных ударов) (Air Force Global Strike Command) (штаб – авиабаза Барксдейл, Луизиана). Создано в августе 2009 г. Объединяет под единым командованием стратегические ядерные силы ВВС. Включает 20ВА (Уоррен, Вайоминг) (межконтинентальные баллистические ракеты) и 8ВА (Барксдейл, Луизиана) (стратегические бомбардировщики) Рис.2, 3 (зарисовать).

Рис.2

Боевое авиационное командование (Air Combat Command) (штаб – авиабаза Лэнгли, штат Виргиния). Включает 1-ю, 9-ю, 12-ю воздушные армии и центр боевого применения ВВС (Air Force Warfare Center).

Учебное авиационное командование (Air Education and Training Command) (штаб – авиабаза Рэндольф, Техас). Включает 2-ю воздушную армию (технической подготовки), 19-ю воздушную армию (летной подготовки), военно-воздушный университет (Air University), служба рекрутирования ВВС и отдельные части.

Командование глобальных ударов

Рис.3

Командование воздушных перевозок (Air Mobility Command) (штаб – авиабаза Скотт, Иллинойс). Включает 18-ю воздушную армию и Экспедиционный учебно-научный центр.

Командование материально-технического обеспечения (Air Force Material Command) (штаб – авиабаза Райт-Паттерсон, Огайо). Включает производственные, исследовательские и логистические центры.

Командование резерва ВВС (Air Force Reserve Command) (штаб – авиабаза Робинс, Калифорния). Включает 4-ю, 10-ю и 22-ю воздушные армии.
