арактерной особенностью управляемых ракет общего назначения является высокая точность наведения на цель (величина КВО – единицы метров). Она достигается применением специальных систем управления, использующих различные физические принципы. Наведение ракеты на цель осуществляется устройствами, размещенными как на борту самой ракеты, так и на борту самолета–носителя.

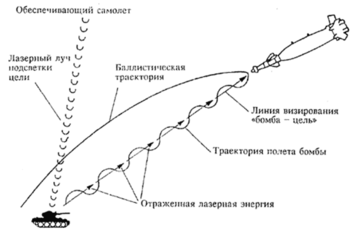

В управляемых авиационных бомбах сочетаются высокие поражающая способность боевой части (БЧ) обычных авиабомб и точность наведения на цель управляемых ракет (УР) класса «воздух – поверхность». Отсутствие двигателя и топлива к нему позволяет при равной с УР стартовой массе доставить к цели более мощную БЧ. Так, если у авиационных управляемых ракет отношение массы боевой части к стартовой массе составляет 0,2–0,5, то для УАБ оно примерно равно 0,7–0,9 . Например, УР «Мейверик» AGM-65E имеет массу БЧ 136 кг и стартовую массу 293 кг, а УАБ GBU-12 - 227 и 285 кг соответственно. Характерный для УАБ режим планирования позволяет применять их без захода самолетов-носителей в зону объектовой ПВО противника. При этом область возможных сбросов бомбы с больших высот (рис. 1) лишь незначительно уступает зоне дальней границы пуска ракеты
При практически одинаковых стартовой массе и дальности пуска (сброса) управляемая бомба более эффективно поражает цель. Оптимальное аэродинамическое проектирование и улучшение несущих свойств крыла позволяют значительно увеличить дальности действия УАБ (до 65 км у AGM-62A «Уоллай-2») и перекрыть почти всю зону применения тактических УР класса «воздух — поверхность». Наличие систем управления и наведения, зачастую унифицированных с аналогичными системами УР, придает УАБ все свойства высокоточного авиационного оружия, предназначенного для поражения особо прочных малоразмерных целей. Благодаря простоте изготовления и эксплуатации УАБ дешевле, чем УР.
УАБ могут создаваться оснащением обычных фугасных, осколочно-фугасных и кассетных авиабомб блоками наведения. Комплект аппаратуры наведения устанавливается и на самолете.
УАБ имеют лазерную полуактивную, тепловизионную пассивную или те-левизионную командную системы наведения. Основные характеристики УАБ приведены в Таблице №4 (зарисовать). Таблица 4
| Наименов. | Тип БЧ | Масса БЧ, кг | Дmax, (Hсбр), км | Система наведения | КВО, м |
| GBU-22 | фугасная | 227 | 16 (0,03) | лаз. п/акт. | 35 |
| GBU-32 (JDAM) | фугасная | 202 | 16 (0,03) | Инерц. +GPS | 10-15 |
| GBU-24 | фугасная | 907 | 16 (0,03) | лаз. п/акт. | 35 |
| AGM-123 | фугасная | 453 | 16 (0,03) | лаз. п/акт. | 35 |
| AGM6-2A "Уоллай2" | фугасная | 907 | 65 | телевиз.– команд. | 5 |
| GBU-8 | фугасная | 907 | 20 (до 0,9) | телевиз., самонав. | 5 |
| GBU-9 | фугасная | 1360 | 20 (до 0,9) | телевиз., самонав. | 5 |
Важное место среди авиационных управляемых ракет занимают ракеты радиоэлектронной борьбы (РЭБ) или, как часто их называют, противорадиолокационные (ПРУР). Они предназначены для поражения излучающих радиоэлектронных средств противника, в первую очередь – радиолокационных станций противовоздушной обороны. Оснащены пассивной радиолокационной системой наведения, обеспечивающей наведение на источник излучения.
Все ракеты РЭБ Основные характеристики ракет РЭБ приведены в Таблице 5 (зарисовать).
Таблица 5.
| Тип ракеты | Старт. масса (масса БЧ), кг | Д.max, км | Vmax, м/с | ЭПР, м2 | КВО, м |
| ХАРМ, AGM88A | 330 (68) | 80 | 1670 | 0,01…120 | 1 |
| Мартель, AS37 | 525 (150) | 100 | 1100 | 0,01…150 | 6 |
| Армат | 540 (150) | 120 | 1000 | 0,01…120 | 6 |
| Сайдарм AGM122A | 91(11) | 17 | 430 | 0,05 | |
| АЛАРМ | 265 | 70 | 1000 | 0,05…120 | 1 |
| Тэсит Рейнбоу AGM136A | 300 (45) | 600 | 250 | 0,01…5 | 0,1 |
Впервые ракеты РЭБ (типа "Шрайк") были применены во время войны во Вьетнаме. Ракеты "Шрайк" могли наводиться лишь на излучающую РЛС. При выключении излучения наведение ракеты прекращалось. Последующие типы ракет имеют бортовые устройства, обеспечивающие запоминание местоположения цели и продолжение наведения на неё и после выключения излучения.
Современные типы ракет РЭБ имеют возможность обнаружения и захвата на сопровождение излучения РЛС уже в полете (например, ХАРМ).
Противорадиолокационная управляемая ракета (ПРУР) AGM-88 HARM предназначена для поражения наземных и корабельных РЛС систем управления зенитным оружием и РЛС раннего обнаружения и наведения истребителей. Головка самонаведения ПРУР HARM работает в широком диапазоне частот, что позволяет атаковать разнообразные радиоизлучающие средства противника. Ракета оснащается осколочно-фугасной боевой частью, подрыв которой осуществляется лазерным взрывателем. Двухрежимный твердотопливный двигатель ПРУР снаряжается топливом со сниженной дымностью, что значительно уменьшает вероятность обнаружения момента ее пуска с самолета-носителя.
Предусматривается несколько способов применения ПРУР HARM. Если заранее известны тип РЛС и район ее предполагаемого расположения, то летчик с помощью бортовой станции радиотехнической разведки или обнаружительного приемника производит поиск и обнаружение цели, а после ее захвата ГСН осуществляет пуск ракеты. Кроме того, возможна стрельба ПРУР и по РЛС, случайно обнаруженной в процессе полета. Большая дальность стрельбы ракеты HARM позволяет использовать ее по предварительно разведанной цели без захвата ГСН до пуска ПРУР. В этом случае цель захватывается ГСН при достижении определенной дальности до нее.
ПРУР ALARM оснащается осколочно-фугасной БЧ, подрыв которой осуществляется неконтактным взрывателем.
Предусматривается два способа применения ПРУР ALARM. При первом способе пуск ракеты осуществляется с самолета-носителя, совершающего полет на малой высоте на удалении около 40 км от цели. Затем в соответствии с программой ПРУР набирает заданную высоту, переходит в горизонтальный полет и направляется в сторону цели. На траектории ее полета принятые ГСН радиолокационные сигналы сравниваются с эталонными сигналами типовых целей. После захвата сигналов цели начинается процесс наведения ПРУР. Если же она не захватывает сигналы РЛ-цели, то в соответствии с программой она набирает высоту около 12 км, по достижении которой выключается двигатель и раскрывается парашют. Во время снижения ПРУР на парашюте ГСН ведет поиск сигналов излучения РЛС, а после их захвата парашют отстреливается и ракета наводится на цель.
При втором способе применения ГСН получает целеуказание от самолет-ной аппаратуры, захватывает цель, и только после этого производится пуск и наведение ПРУР на цель, выбранную экипажем самолета-носителя.
На вооружении ВВС и авиации ВМС Франции и Великобритании находится ПРУР AS-37 "Мартель". ПРУР ARMAT (по внешнему виду напоминает УР "Мартель" AS-37 и близка к ней по размерам и весу) предназначена для поражения излучающих РЛС систем войсковой и объектовой ПВО днем и ночью в любых метеорологических условиях.
Ракеты типа "Тэсит Рейнбоу" способны в течение определенного времени барражировать в воздухе, ведя разведку излучения РЛС. После обнаружения работающей РЛС производится наведение на нее ракеты.
Классификация помех. Авиационные средства РЭБ, их возможности по радиоэлектронному противодействию.
Радиоэлектронные помехи классифицируют по различным признакам.
По происхождению различают естественные и искусственные помехи. Естественные – природного происхождения: атмосферные грозовые разряды, отражения от метеообразований (дождь, снег, облака), земной поверхности и другие. Искусственные – создаются устройствами излучающими ЭМЭ или отражателями.
В зависимости от источников образования различают: преднамеренные и непреднамеренные помехи.
По характеру воздействия на РЭС: маскирующие и имитирующие.
Маскирующие помехи снижают соотношение сигнал/шум в полосе рабо-чих частот. Имитирующие - вносят ложную информацию частот РЭС.
По интенсивности воздействия на РЭС: слабые, средние и сильные. (Потеря информации соответственно до 15%, не менее 50%, более 75%) и не снижают, снижают и исключают выполнение РЭС боевых задач.
По ширине спектра и точности наведения: прицельные и заградительные.
По способу создания: активные и пассивные. Активные создаются энергией источников помех, пассивные - рассеянием энергии.
По характеру излучения: непрерывные и импульсные. В свою очередь импульсные могут быть синхронные и несинхронные, однократные и многократные. Непрерывные - шумовые и модулированные.
Авиационные средства РЭБ являются составной частью авиационного бортового оборудования и предназначены для подавления работы всех типов РЭС противника. Представляют собой встроенные базовые и дополнительные станции постановки помех, противорадиолокационные ракеты ложные цели и ловушки. Дополнительные могут размещаться как в фюзеляже, так и в подвесных контейнерах.
Они подразделяются на средства создания активных и пассивных радио-помех, противорадиолокационные ракеты, ложные цели и ловушки Рис.2 (зарисовать).
