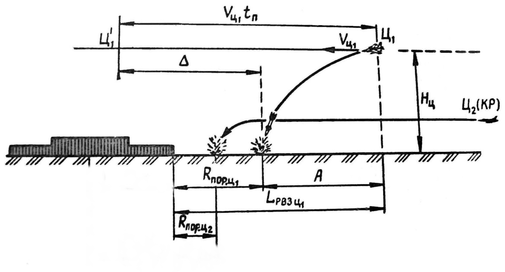

Под рубежом выполнения задачи воздушным противником понимается рубеж, по достижении которого пилотируемые СВН могут применять по обороняемому объекту средства поражения, не уничтожаемые ЗРК или уничтожаемые с недостаточной эффективностью, а беспилотные СВН (крылатые ракеты, БЛА) при их уничтожении могут нанести поражение объекту (Рис. 2).
Рис. 2
, где
А – относ бомбы (дальность полета управляемой авиабомбы или ракеты «воздух - земля»);
Rпор – радиус эффективного действия по объекту применяемого противником средства поражения.
∆ – отставание бомбы.
Относ бомбы, а также дальность полета УАБ зависят от скорости и высоты полета самолета-носителя и изменяются в широких пределах.
Значение относа бомбы
| Высота сбрасывания, м | Скорость самолета, м/с | |||||||
| 280 | 350 | 420 | 490 | 555 | 625 | 695 | 765 | |
| 1000 | 3,45 | 4,05 | 4,25 | − | − | − | − | |
| 2000 | 4,7 | 5,35 | 5,7 | 6,2 | − | − | − | − |
| 3000 | 5,56 | 6,35 | 6,85 | 7,35 | 7,6 | − | − | − |
| 4000 | 6,35 | 7,15 | 7,75 | 8,35 | 8,65 | − | − | − |
| 5000 | 7 | 7,95 | 8,6 | 9,15 | 9,6 | − | − | − |
| 6000 | 7,65 | 8,55 | 9,35 | 9,7 | 10,35 | − | − | − |
| 7000 | 8,3 | 9,2 | 10 | 10,7 | 11,2 | − | − | − |
| 8000 | 8,8 | 9,8 | 10,65 | 11,5 | 11,9 | − | − | − |
| 9000 | 9,25 | 10,35 | 11,25 | 12,1 | 12,7 | 13,3 | − | − |
| 10 000 | 10,1 | 10,9 | 11,9 | 12,9 | 13,45 | 14 | 14,7 | − |
| 15 000 | 11,9 | 14,85 | 15,65 | 17,15 | 18,45 | 19,1 | 20,8 | 21,6 |
| 20 000 | 14,3 | 17 | 19,9 | 22,1 | 24,2 | 26,2 | 27,9 | 29,9 |
Тема№3 Силы и средства ВВС
-
Цель занятия: Изучить назначение, организационную структуру ВВС..
-
Ознакомиться с принципами боевого применения ЗРВ ПВО и общими положениями по организации зенитной ракетной обороны.
-
Воспитывать у студентов патриотизм и готовность служению на благо отечества.
-
Учебные вопросы: Назначение, задачи, состав и организационная структура ВВС.
-
Назначение, задачи, организационная структура и вооружение ЗРВ.
-
Задачи и состав ПВО Сухопутных войск и ПВО ВМФ.
-
Понятие о взаимодействии.
Литература:
Ф.К.Неупокоев. Противовоздушный бой. Воениздат, 1989г.
Ф.К.Неупокоев. Замысел боевых действий., ж Вестник ПВО1992г., №1.
Тюпов А.В., Тактика Военно- воздушных сил, Учебное пособие, МГАПИ, Москва 2003 г., 173 .
http://structure.mil.ru/structure/forces/air.htm
http://3mv.ru/forum/8-262-1
http://ru.wikipedia.org/wiki/1_%D0%9A%D0%BE%D0%BC%D0%B0%D0%BD%D0%B4%D0%BE%D0
%B2%D0%B0%D0%BD%D0%B8%D0%B5_%D0%92%D0%92%D0%A1_%D0%B8_%D0%9F%D0%92%D0%9E
http://russianarmy.mybb.ru/viewforum.php?id=46
1. Назначение, задачи, состав и организационная структура ВВС.
Соединения и части ВВС РФ предназначены для:
защиты от ударов с воздуха пунктов государственного и военного управления, административно-политических центров, промышленно-экономических районов, важнейших объектов экономики и инфраструктуры страны и группировок войск;
поражения объектов и войск противника с применением как обычных, так и ядерных средств поражения;
авиационного обеспечения боевых действий войск (сил) других видов и родов войск.
ВВС включают в себя: авиацию, зенитные ракетные и радиотехнические войска, являющиеся родами войск ВВС, а также специальные войска (разведывательные, связи, радиотехнического обеспечения и автоматизированных систем управления, радиоэлектронной борьбы, инженерные, РХБЗ, топогеодезические, поиска и спасания, метеорологические, воздухоплавательные, материально-технического обеспечения), части, подразделения охраны органов военного управления, медицинские и другие организации.

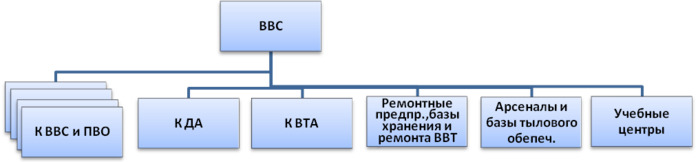

Организационно ВВС включают в себя четыре самостоятельных командований Военно-воздушных сил и ПВО, командования дальней и командования военно-транспортной авиации, ремонтные предприятия, базы, хранения и ремонта вооружения и военной техники, арсеналы и базы тылового обеспечения и учебные центры. (Рис.1)
Рис. 1
В новой структуре Вооружённых Сил РФ четыре командования ВВС и ПВО (Воронеж, Екатеринбург, Хабаровск, Ростов-на-Дону), созданы по территориальному принципу и вошли в состав объединённых стратегических командований (военных округов) Рис 2.
На главное командование ВВС возлагаются задачи перспективного развития Военно-воздушных сил, организацию снабжения вооружением ПВО, его хранения и ремонта, планирование и организация обучения специалистов, боевая подготовка родов войск ВВС, поддержание частей и соединений в постоянной боевой готовности.
Основу боевого состава ВВС составляют авиационные базы и бригады Воздушно-космической обороны.
Рис.2
Авиационные базы состоят из авиационных групп и основной тактической единицы ВВС – эскадрилий, а бригады воздушно-космической обороны – из зенитных ракетных и радиотехнических полков и подразделений специальных войск, тыла и технического обеспечения. Самолеты баз первого разряда рассредоточены на нескольких аэродромах и имеют авиационные группы различного назначения. Авиабазы второго разряда базируются на одном аэродроме и имеют однородные авиагруппы.
По своему предназначению и решаемым задачам авиация ВВС подразделяется на дальнюю, фронтовую, военно-транспортную и армейскую авиацию, которые, в свою очередь, могут иметь в своем составе бомбардировочную, штурмовую, истребительную, разведывательную, транспортную и специальную авиацию.
Командование дальней авиации, объединяет все стратегические бомбардировщики (15 Ту-160 и 64 Ту-95МС, Энгельс, Украинка), оснащенные крылатыми ракетами с ядерными боеголовками и самолеты-заправщики, кроме морской ракетоносной авиацию ВМФ РФ (самолеты Ту-22М3). Оперативно подчинено главному командованию ВС РФ.
В Командование военно-транспортной авиации включены все военно-транспортные самолеты. Состав: одна авиабаза (Тверь) и три авиагруппы (Таганрог, Оренбург, Псков). Оперативно подчинено главному командованию ВС РФ.
2. Назначение, задачи, организационная структура и вооружение ЗРВ.
Зенитные ракетные войска (ЗРВ) являются родом войск Военно-воздушных сил. Имеют на вооружении зенитные ракетные системы (ЗРС) С-300, С-400, зенитный ракетно-пушечный комплекс (ЗРПК) «Панцирь-С1» и составляют основную огневую силу в системе воздушно-космической обороны.
ЗРВ предназначены для защиты пунктов управления (ПУ) высших звеньев государственного и военного управления, группировок войск (сил), важнейших промышленных и экономических центров и других объектов от ударов авиации и беспилотных средств с воздуха.
Они способны уничтожать самолёты, вертолёты, крылатые ракеты и другие летательные аппараты, а также тактические ракеты и ракеты “воздух-земля”, летящие по баллистическим траекториям. Кроме того, ЗРВ способны вести борьбу со средствами воздушной разведки и радиоэлектронной борьбы.
ЗРВ ВВС состоят из зенитных ракетных полков (зрп), которые организационно входят в бригады ВКО. (Последние входят в состав объединения ВВС и ПВО).
Боевой состав и организационно штатная структура зенитных ракетных полков не является постоянными и определяются поставленной боевой задачей, особенностями обороняемых объектов, их важностью, типом систем вооружения и автоматизированного управления.
В состав зенитного ракетного полка могут входить от 2-х до 6-ти зенитных ракетных дивизионов, технические батареи, командные пункты, подразделения обеспечения и обслуживания. Полк, в состав которого входят дивизионы, вооружённые ЗРК (ЗРС) различного типа, называются полком смешанного состава.
На вооружении ЗРВ состоят зенитные ракетные системы (ЗРС) и комплексы (ЗРК), радиолокационные станции (РЛС) и комплексы (РЛК) разведки и целеуказания, автоматизированные системы управления (АСУ), различные средства боевого, технического обеспечения и транспортировки.
По размерам зоны поражения воздушных целей (дальности действия) и основному тактическому предназначению ЗРК (ЗРС) подразделяются на следующие типы:
дальнего действия – дальность действия (ДД) более 200км (С-400В);
средней дальности – ДД до 200км (С-300);
малой дальности – ДД до 50км (Бук);
