Лекция №5 [06.03.12]

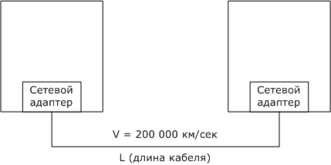

Два сетевых адаптера и кабель:

(с), а на 100 метров сигнал задерживается на 0.5 мкс.

Задача. Расчёт времени передачи кадра минимальной длины в сети Ethernet 10-BASE-T при длине луча L = 100 метров.

(мкс)

Этаинтересна (для любознательных):

- минимальный кадр без нифига: 46 байт;

- минимальный кадр со служебной информацией (+18): 64 байт;

- минимальный кадр с преамбулой (+8): 72 байт;

- минимальный кадр со всей фигнёй (промежуток между кадрами, +12): 84 байт.

- максимальный кадр без нифига: 1500 байт;

- максимальный кадр со служебной информацией (+18): 1518 байт;

- максимальный кадр с преамбулой (+8): 1526 байт;

- максимальный кадр со всей фигнёй (промежуток между кадрами, +12): 1538 байт.

Максимальная производительность сети: [кадров/сек].

Полезная пропускная способность сети: [Мбит/сек]

Есть понятие средний размер пакета: 512 байт. То есть, не минимальный (46) и не максимальный (1500), а средний.

FDDI: максимальный размер кадра = 4500 байт.

Token Ring: максимальный размер кадра = 4 килобайт (для 4 Мбит/мек) и 16 килобайт (для 16 Мбит/сек).

Коэффициент использования , где
- время двойной задержки между двумя самыми удалёнными узлами сети. Должно быть меньше 575 bT (bit-Time, время передачи одного бита). В сети Ethernet равно 100 нс.

(bT) – время передачи минимального кадра.

Этот коэффициент нужен для определения реальной производительности сети. В худшем случае он будет равен 0.37, и идеальную производительность надо будет умножать на него, чтобы получить реальную.

Пример. Определить полезную пропускную способность сети Ethernet 10-Base-2 на 25 рабочих станций и один сервер. Размер кадров максимальный.

(кадров/сек), (кадров/сек)

(Мбит/сек), (Мбит/сек)

Загрузка сети должна быть меньше 1, иначе сеть работать не будет.

Надёжность сети

Характеристики надёжности:

- : вероятность безотказной работы;

- : вероятность отказа.

Восстанавливаемые системы

Время наработки на отказ (средний интервал между отказами):

Время восстановления после отказа:

Коэффициент готовности:

При последовательном соединении элементов:

- ;

- ;

- .

При параллельном соединении элементов:

- , ;

- ;

- ;

- .

Задача в тетрадь: рассчитать основные характеристики функционирования LAN стандарта Ethernet 10-Base-T для максимального размера кадра, если сеть имеет один сервер, а входной поток к среде передачи на этот сервер кадров/сек.

И ещё одна какая-то задача.
