Жгут 12 служит для подключения к стабилизатору напряжения электромагнитному С-0,16.

Шнур 2 СЕТЬ 220 В 50 Гц предназначен для подачи напряжения на блок измерительный от сети.

Клемма 10 предназначена для заземления блока.

Капсула при транспортировании крепится внутри блока измери-

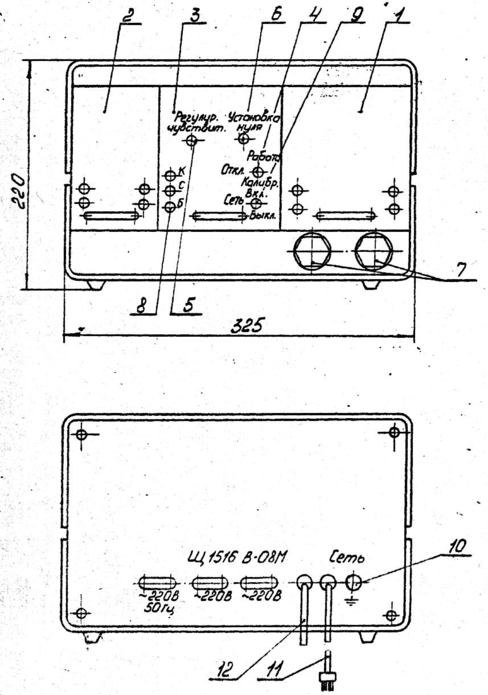

Рисю.8. Блок измерительный

1 - блок питания 591-110; 2 - блок питания 591-106;

3 - панель; 4 - переключатель; 5 - потенциометр; 6 - ручка;

7 - термометры сопротивления; 8 - клеммы; 9 - тумблер; 10 - клемма; 11 - шнур; 12 - жгут.

Тельного в специальном футляре.

6.2.3. Соединение приборов регистратора показано на схеме элек­трической соединений ПУ2.899.004 Э4.

Первичными преобразователями регистратора являются платиновые термометры сопротивления Р13 к P14, сопротивление в которых увеличи­вается с ростом температуры. Указанные термометры образуют одно

из плеч моста постоянного тока. Другие плечи моста образуются ре­зисторами Р1,Р2,Р4,Р5,Р8 и Р9,

Питание моста осуществляется от блоков питания 591-106 и 591-110. Напряжение от блоков питания стабилизируется двухступенчатым стабилизатором на стабилитронах Д2-Д3 и Д1. С целью исключения ошибки, вызываемой изменением сопротивлений плеч моста при изменении

окружающей температуры, резисторы моста термостатирующего в оболочке калориметра.

В начале опыта датчики P13 и P14 имеют сопротивление, опреде­ляемое исходной температурой воды в калориметрическом сосуде (25± 0,2) °С. При этом значение сопротивления мост сбалансирован с помощью подборного резистора Р9. При изменении температуры воды в сосуде сопротивление датчиков изменяется и мост выходит из состо­яния равновесия. Сигнал разбаланса усиливается фотогальванометрическим усилителем типа Ф117/10. Выходной ток усилителя Ф117/10, протекая через нагрузку, образованную резисторами Р7,Р8 и PI2, со­здаёт падение напряжения, регистрируемое цифровым вольтметром Щ1516. С целью стабилизации коэффициента усиления усилителя и, сле­довательно, показаний цифрового вольтметра, внутрь моста вводит­ся сигнал отрицательной обратной связи, образуемый выходным током усилителя за счет протекания его через резистор Р6 обратной свя­зи, включенный в одно из плеч с датчиком Р13 и P14. С целью исклю­чения влияния окружающей температуры на коэффициент обратной связи, определяющий усиление рассматриваемой цепи в целом, рези­сторы R7 и R8 также помещена в термостатируемую капсулу. Потенциометр R12 для упрощения конструкций помещен вне капсулы. Вносимая температурным уходом ошибка пренебрежимо мала,

так как величина сопротивления P12 намного меньше сопротивления всей нагрузки усилителя Ф117/10.

Количество датчиков выбрано равным двум для увеличения чувствительности.

Отсчет показаний цифрового вольтметра производится переодически

через заданный промежуток времени.

7.МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ

7.1. На лицевой панели калориметра В-08-М, лицевой панели и

задней стенке измерительного блока регистратора нанесены надписи,

указывающие назначение элементов.

7.2. На задней стенке калориметра В-08-М закреплена табличка,

содержащая:

товарный знак предприятия-изготовителя;

наименование калориметра и его условное обозначение:

Калориметр В-08-М;

заводской номер;

7.3. Нa задней стенке измерительного блока регистратора установленна табличка, содержащая:

товарный знак предприятия-изготовителя;

шифр регистратора: Р;

шифр блока измерительного: БИ;

заводской номер;

год выпуска.

7.4. На лицевой стороне пресса для брикетирования закреплена табличка, содержащая:

- товарный знак предприятия изготовителя;

- наименование калориметра и его обозначение: Калориметр В-08М;

- наименование изделия: Пресс;

- заводской номер;

-год выпуска;

7.5. Все покупные и комплектующие изделия и приборы, входящие в состав калориметра В-08МА, имеют маркировку в соответствии с техническими условиями на эти приборы.

8. ТАРА и УПАКОВКА

8.1. Калориметр В-08М ПУ2.825.005, регистратор ПУ2.899.004 и комплект запасных частей в соответствии с ведомостью ПУ2.825.005 ЗИ упакованы в ящик согласно чертежу АБЛ 262,01.00 СБ.

8.2. На транспортной таре должны быть нанесены несмываемой краской:

- основные надписи: ПОЛУЧАТЕЛЬ, МЕСТО НАЗНАЧЕНИЯ;

- дополнительные надписи: БРУТТО: кг, НETTO: кг,

ОТПРАВИТЕЛЬ, МЕСТО ОТПРАВЛЕНИЯ, ТОЧНЫЕ ПРИБОРЫ;

- предупредительные знаки : ВЕРХ, НЕ КАНТОВАТЬ, ОСТОРОЖНО, ХРУПКОЕ, БОИТСЯ СЫРОСТИ в соответствии с ГОСТ I4I92-7I.

8.3. Упаковка должна производиться в закрытых помещениях при

температуре окружающего воздуха (25 ± 10)ºС и относительной влажности от 25 до 95%.

9. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

9.1. В связи с тем, что сжигание образцовых веществ или твердо­го топлива в калориметрической бомбе производится в кислородной среде при давлении 29,4·10⁵ Па (30 кгс/см²), при работе с калориметром необходимо тщательно соблюдать правила, изложенные в настоя­щем разделе.

9.2. К работе с калориметром В-08-МА допускаются лица, ознакомленные с общими правилами техники безопасности, относящимися к эксплуатации электрооборудования с рабочим напряжением до 1000 В, прошедшие проверку знаний и имеющие специальное удостоверение.

9.3. Замену плавких предохранителей и устранение неисправностей производить только после отключения электропитания.

9.4. Запрещается работать с калориметром при отсутствии защит­ного заземления.

9.5. К работе с калориметром допускаются лица, ознакомленные с общими правилами техники безопасности, относящимися к обращению

с кислородными баллонами, прошедшие проверку знаний и имеющие удо­стоверение о сдаче экзамена по правилам Госгортехнадзора.

9.6. При работе с калориметрической бомбой, заполненной кисло­родом до давления 29,4·10⁵ Па (30 кгс/см²); необходимо также соб­людать правила техники безопасности, относящиеся к обращению с кислородными баллонами.

9.7. При работе с кислородными баллонами и калориметрической бомбой необходимо соблюдать "Правила устройства и безопасности эксплуатации сосудов, работающих под давлением" , утвержденные Госгортехнадзором, и требования ГОСТ 949-73 "Баллоны стальные малой и средней емкости для газов на Рр ≤ 20 МПа (200 кгс/см²).

9.8. Редуктор воздушный с манометрами, стойка с манометром и игольчатым клапаном должны иметь сертификат или клеймо, подтверждающие их пригодность для работы с кислородом. Манометры должны проверяться раз в год и иметь клеймо с указанием даты поверки.

На манометрах редуктора и стойки должны быть нанесены надписи

КИСЛОРОД и МАСЛООПАСНО.

9.9. Бомбы калориметрические должны иметь свидетельства об испытании их давлением 10,8 МПа (110 кгс/см²). Испытание должно производиться не реже одного раза в год, а также в случае явного из­носа или повреждения резьбы на корпусе и крышке бомбы.

9.10. Бомбы калориметрические после испытания их давлением 10,8 МПа должны быть разобраны и тщательно промыты бензином

ГОСТ 8505-57, горячим, щелочным раствором, водой, этиловым спиртом ГОСТ 18300-72 и дистиллированной водой ГОСТ 6709-72, затем про-сушены.

9.11. Прессформа в разобранном виде, ключи, кислородопроводящие трубки, детали стойки с манометром и игольчатым клапаном, а также все детали, находящиеся в соприкосновении с кислородом, должны быть также тщательно обработаны способом, указанным в п.9.10 настоящего ТО.

9.12. При промывке калориметрических бомб, прессформ и указанных выше деталей и узлов бензином и этиловым спиртом должна быть обеспечена приточно вытяжная вентиляция и соблюдаться требования по ГОСТ18300-72 “Спирт этиловый ректификованный технический ”, раздел 5 и ГОСТ 8505-57 "Бензин для промышленных - технических целей".

9.13. Периодический контроль за содержанием паров бензина и спитра в воздухе помещения должен производиться с помощью соответствующих приборов.

9.14. Периодичность контроля за содержанием паров бензина и спирта в воздухе помещения и перечень необходимых для этого приборов долгой быть согласованы с санитарно-эпидемической станцией.

9.15. Перед началом работы с калориметром необходимо убедиться в том, что используемый кислород был получен методом глубокого охлаждения атмосферного воздуха. Категорически воспрещается приме­нять кислород, полученный путем электролиза воды.

9.16. Перед нажатием кнопки ЗАЖИГАНИЕ все сотрудники, находящиеся в данном помещении, кроме экспериментатора, должны покинуть его и отойти в безопасное место.

9.17. В момент нажатия кнопки ЗАЖИГАНИЕ в процессе калориметри­ческого опыта экспериментатор должен находиться от калориметра на расстоянии вытянутого шнура дистанционного управления зажиганием. Категорически запрещается подходить к калориметру и наклоняться над ним в течение последних 20 с после нажатия кнопки ЗАЖИГАНИЕ.

9.18. После сжигания топлива в бомбе и окончания калориметри­ческого эксперимента газ из бомбы следует выпустить только через выходной клапан. Перед выпуском газа из калориметрической бомбы тип 2 необходимо вначале отвернуть контргайку I (см.рис.6 настоя­щего ТО). Выпуск газа из бомбы необходимо производить постепенно, плавно открывая ключом отверстие клапана.

9.19. После окончания эксперимента необходимо разобрать калориметрическую бомбу, тщательно промыть все ее детали и тигель горя­чей водой, а затем дистиллированной, протереть чистым безворсовым лоскутом и просушить при открытых клапанах.

9.20. Категорически запрещается хранить в испытательном помещении техническое масло и другие жировые вещества.

9.21. Испытательное помещение. должно быть снабжено соответствующими знаками техники безопасности ВЗРЫВООПАСНО, ОГНЕОПАСНО, HЕКУРИТЬ.

10. ПОРЯДОК УСТАНОВКИ

10.1. Перед установкой калориметра В-08-МА должно быть подго­товлено помещение в соответствии с указаниями ГОСТ 10062-75.

10.2. Калориметр должен быть установлен на неподвижную горизон­тальную поверхность рабочего стола таким образом, чтобы экспери­ментатору было удобно наблюдать с помощью оптической системы за

изменением положений ртутного столбика метастатического термометра в процес­се калориметрического опыта.

10.3. Приборы, входящие в калориметр соединяются согласно

схеме электрической соединении ПУ 1.47И000Э4. При этом положение

вольтметра должно быть удобным для снятия показаний опе­ратором в процессе опыта.

10.4. В помещении, подготовленном для работы с калориметром, должны также находиться испытательное оборудование, реактивы, средства поверки и материалы в соответствии с перечнем, приведенным в табл.3.

Таблица 3

10.5. В этом же помещении или в помещении, расположенном поблизости, должны быть размещены баллон с кислородом газообразным техническим и медицинским по ГОСТ 5583-68, комплект ЗИП согласно ведомости ПУ1.470.000. ЗИ, а также контрольно - измерительная аппаратура, указанная в табл.4.

Таблица 4

ПРИМЕЧАНИЕ. Весы необходимо установить на специальные фундаменты или на кронштейны в капитальную стену.

11. ПОДГОТОВКА К РАБОТЕ, ПРОВЕРКА ПАРАМЕТРОВ И
