трубки я служит для прокачивания воды из водопроводной сети (при необходимости охлаждения вода в оболочке). Внутренний объем оболочки с другой стороны ограничивается гнездом сосуда 9, выполненным также из латуни. Для создания большей изотермичности дистиллированной воды, заполняющей внутренний объем, служит мешалка оболочки 4. Корпус оболочки, гнездо сосуда и мешалка крепятся к плите текстолитовой
верхней 6.
На дне гнезда закреплены подставки 12 из органического стекла для установки и фиксации положения калориметрического сосуда 7.
Нижняя часть оболочки 17 калориметра опирается на несущую плиту текстолитовую 15, к которой крепится поддон 14 с ножками 13 для установки прибора на поверхности лабораторного стола.
Снаружи оболочка калориметра закрыта кожухом 16, в специальных
углублениях которого расположены ручки откидные 1 для переноски
калориметра.
Сверху калориметр закрыт металлической декоративной крышкой 3 с отверстием для доступа в полость гнезда сосуда, закрывающимся
легкосъемной крышкой 5.
На крышке 5 имеются два отверстия для метастатического термометра двух платиновых термометров сопротивления.
В калориметрическом сосуде на специальную опору металлическую 11 устанавливается бомба калориметрическая 10 тип 1или 2 (на рисунке показана бомба тип 1). Сверху горловина калориметрического сосуда закрывается крышкой 6 с токоподводящими цепи зажигания. Калориметрический сосуд изготовлен из латуни толщиной 1 мм. С наружной стороны поверхность сосуда полированная.
На дне калориметрического сосуда (рйс.3) имеется подпятник 1для оси мешалки 2. На оси закреплены две крыльчатки 3. Между крыльчатками находится нагреватель электрический 4 сосуда, закрепленный специальными планками на верхней крышке. Электропитание нагревателя осуществляется через клемму штырьковую 7.
Через втулку фторопластовую 5 ось мешалки выходит за пределы калориметрического сосуда.
На верхней крышке расположены два ушка 6 для извлечения сосуда из гнезда и переноски посредством специальной дужки, а также два отверстия для установки платиновых термометров сопротивления. В случае работы с металлическими термометром свободное отверстие закрываются предусмотренной для этой цели фторопластовой пробкой.
6.1.4. Некоторые элементы кинематической, электрической и гидравлической схем калориметра представлены на рис. 4 (верхняя крыша условно не показана).
Вращение мешалки оболочки и сосуда калориметрического передаётся от электродвигателя 11 посредством колец резиновых 2, шкива ступенчатого 1, шкива 4 и поводковой системы. Выбранные размеры шкивов
обходимую скорость вращения мешалок.
На верхней плите текстолитовой 3 установлена плата 9 с закрепленными на ней трубчатыми нагревателем 10 для подогрева воды в оболочке. Сверху электрические выводы нагревателя закрыты кожухом текстолитовым 8. Нагреватель 10 включается кнопкой НАГРЕВАТЕЛИ ОБОЛОЧКИ.
На задней стенке калориметра расположены штуцеры змеевика 7 для повода и слива охлаждающей воды из водопроводной сети, кран 5 для слета воды из оболочки в штуцер с резьбовой заглушкой 6 для контроля уровня вода в оболочке при её заполнений.

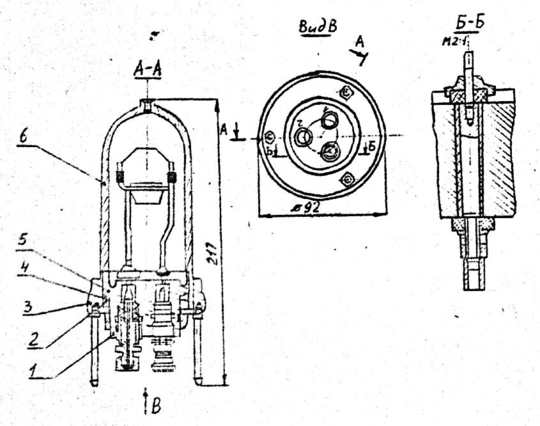

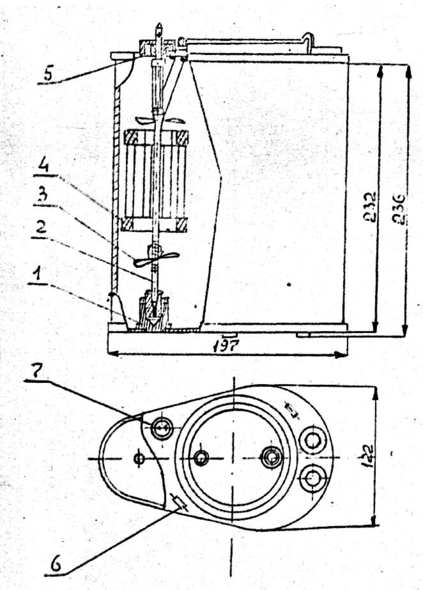

Рис.3. Сосуд калориметрический.
1 - подпятник; 2 - ось мешалки; 3 - крыльчатка; 4 - нагреватель; 5 - втулка;
6 - ушко; 7 - клемма штырьковая.
Г-Г повернуто

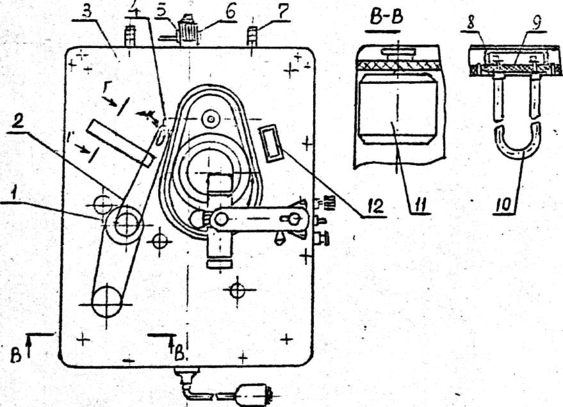

Рис. 4. Калориметр В-08-М. Вид сверху (без крышки верхней).
1 - шкив ступенчатый; 2 - кольца резиновые; 3 - плита текстолитовая
4 –поводок механизма включения мешалки сосуда; 5 - кранy;
6 - заглушка резьбовая; 7 - штуцер змеевика; 8 - кожух текстолитовый;
9 - плата; 10 - нагреватель трубчатый; 11 - электродвигатель; 12 - стакан.
Плита 3 имеет отверстия для термометра ТЛ-19, контактного термометра, вывода монтажных электрических проводов и для установки стакана 12.
6.1.5. Бомба калориметрическая тип 1 (рис.5) состоит из корпуса 1, гайки накидной 3, крышки 2, колец металлических 5, прокладки резиновой 4, служащей для уплотнения между корпусом и крышкой. Через входной клапан "1" бомба наполняется кислородом и газом , через входной клапан "2" - продувается кислородом и выпускаются газы после сжигания. Уплотнение клапанов осуществляется гайкой 6, которая поджимает прокладки 8 шайбой 7. Оба клапана находятся сверху. Бомба предназначена для сжигания газообразного топлива. Герметичность бомбы достигается поджатием гайки З специальным ключом.
6.1.6. Бомба калориметрическая тип П (рис.6) перевернутая, самоуплотняющаяся, состоит из корпуса 6, гайки накидной 3 с тремя ножками, крышки 5, контргайки 1,кольца металлического 2 и прокладки резиновой 4, служащей для уплотнения между корпусом и крышкой.
Накидная гайка завинчивается рукой, а окончательное уплотнение осуществляется за счет давления кислорода внутри бомбы, после чего
го контргайку I подтягивают до упора. Через входной клапан "1" бомба заполняется кислородом, через выходной клапан "2" выпускаются газы после сжигания образцового вещества или исследуемого топлива. Уплотнение клапанов осуществляется также, как и в бомбе тип 1. Оба клапана находится снизу. Бомба предназначена для сжигания твердого и жидкого топлива.
6.1.7. Для изготовления брикетов образцовых веществ и твердого топлива применяется специальный пресс, общий вид которого представлен на рис7.
На основании 1 закреплены две стойки 4. Сверху на стойках крепется направляющая 7, в которой вращается винт 6 ручкой 5. На от-
Рис.5. Бомба калориметрическая. Тип I.

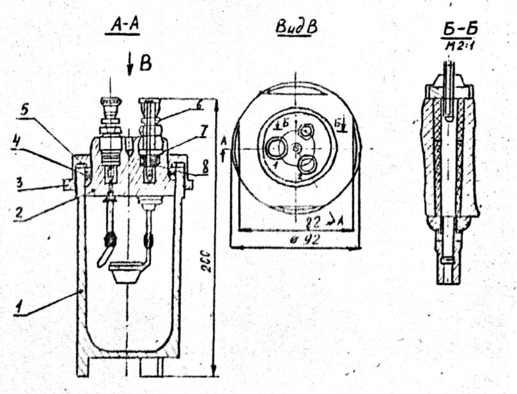

I - корпус; 2 - крышка; 3 - гайка накидал; 4 - прокладка резиновая; 5 - кольцо металлическое; 6 - гайка; 7 - шайба; 8 - прокладка.
Рис.6. Бомба калориметрическая. Тип 2.
1 - контргайка; 2 - кольцо металлическое; 3 - гайка накидная; 4 - прокладка резиновая; 5 - крышка; 6 – корпус.

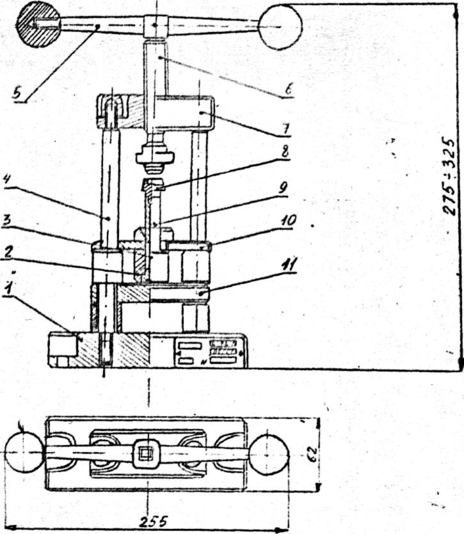

Рис.7. Пресс для брикетирования.
1 - основание; 2 - матрица; 3 - игла; 4 - стойка; 5 - ручка; 6 – винт ;
7 - направляющая; 8 - толкатель; 9 - пуансон; 10 - планка с пазом; 11 - планка откидная.
кидную планку 2 в паз планки 10 устанавливается наполненная порошком образцовых веществ или твердого топлива матрица 2 с предварительно вставленным в нее основанием с иглой 3. Пуансон 9, в который вставлен толкатель 8, заводится в матрицу. Вращая ручку 5, доводят винт 6 до соприкосновения с толкателем и прилагают усилие на ручку 5 приблизительно 15 кг. Затем отодвигают планку откидную 2 и выдавливают пуансоном основание с иглой 3, на которой находится спрессованный брикет.
Взявшись за брикет безворсовой салфеткой, осторожно вращая, снимают его с иглы.
После каждого прессования порошка одного наименования основание с иглой 3, матрицу 2 и пуансон протирают безворсовой салфеткой.
Перед началом брикетирования порошка другого наименования вышеуказанные детали промывают в этиловом спирте ГОСТ 18300-72.
При прессовании в зависимости от типа матрицы южно получить брикеты образцовых веществ и твердого топлива согласно табл.2
| Тип матрицы | Диаметр брикета, мм | Масса брикета, г |
| 1 | 8 | 0,15 – 0,3 |
| 2 | 10 | 0,3 – 0,8 |
| 3 | 12 | 0,8 – 2,0 |
Масса пресса не превышает 6 кг, габаритные размеры указаны на рис.7.
6.1.8. Описание электрической схемы калориметра
Блок управления калориметра состоит из следующих основных элементов (см. ПУ2.825.005 Э3): электродвигателей Ml, М2 и датчика времени ПК1, нагревателя сосуда Э2, нагревателя оболочки Э3, трансформатора Тр1 и элементов звуковой и световой сигнализации.
Электропитание калориметра осуществляется от сети однофазного переменного тока напряжением (220±22) В, частотой (50±0,5) Гц.
Электродвигатель Ml приводит во вращение мешалки оболочки в калориметрического сосуда. Электродвигатель М2, характеризующийся
постоянной скоростью вращения, приводит в действие датчик времени ПК1, который в свою очередь, управляет звуковой 3BI и световой сигнализацией, а также вибратором Р5.
Через трансформатор Тр1 подаётся напряжение питания на нагреватель Э2, лампочки Л1-Л6, в цепь зажигания топлива в калориметрической бомбе и другие элементы.
При нажатой кнопки В2 СЕТЬ срабатывает реле PI, которое своими контактам замыкает цепь питания электродвигателей М1,М2, нагревателя Э3. Нажатием кнопки В1 МЕШАЛКИ включается электродвигатель М1. Нагревателя оболочки Э3 и сосуда Э2 включаются и выключаются кнопками В3 и В4. При нажатии кнопок В5, В6 в В7 включаются ЗУММЕР, ВИБРАТОР к ОСВЕТИТЕЛЬ ТЕРМОМЕТРА. Кнопкой Кн1 производятся подача, напряжения к калориметрической бомбе для задала образцового вещества али исследуемого топлива.
Регулирование температуры воды в оболочке производится автоматически; После включения кнопок В2 СЕТЬ к В3 ОБОЛОЧКИ и при разомкнутом контактном термометре P6 тиристор Д5 будет отпираться каждый полупериод к пропускаться ток через нагреватель ЭЗ. Когда контакт Р6 в результате повышения температуры в оболочке замкнется, отпирание тиристора Д5 будет невозможно и цепь нагревателя Э3 будет разомкнута.
6.2. Устройство ПУ2.899.004
6.2.1. Регистратор состоит из следующих составных частей:
блока измерительного ПУ5.173.002;
вольтметра цифрового Щ1516;
стабилизатора напряжения электромагнитного С-О,16
6.2.2. Блок измерительный представляет собой прибор настольного Типа. Общий вид измерительного блока показан на рис.8.
В стойке блока измерительного расположены блоки питания 1 и 2 (соответственно 59I-110 и 591-106 по ГОСТ 13540-74) и панель 3 с элементами управления.
В нижней части передней панели расположен тумблер 9 ВКЛ. ОТКЛ. для включения питающей сети.
С помощью переключателя 4 РАБОТА OTKJI. КАЛИБРОВКА устанавливаются режимы работы и калибровки.
Потенциометром 5 РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ устанавливается в процессе калибровки необходимая чувствительность регистратора.
Посредством ручки 6 УСТ.НУЛЯ производится установка нуля фото-гальванометрического усилителя.
Клеммы 8 К,С,Б предназначены для подключения соответственно красного, синего и белого проводов шланга цифрового вольтметра.
В правой частя передней панели в специальных держателях размещены термометры сопротивления 7.
На задней стенке блока измерительного расположены гнёзда:
220 В 50 Гц - для включения при необходимости электрического паяльняка, настольного осветительного прибора и т.д.;
ЩТ516 220 В - для подключения сетевого шланга цифрового вольтметра ;
В-08М 220 В.- дал подключения шнура питания калориметра.
