КАЛОРИМЕТР В-08 МЛ
Техническое описание и инструкция по эксплуатации
ПУ1.470.000 ТО
1978
СОДЕРЖАНИЕ
1.Введение………………………………………………………………3
2. Назначение…………………………………………………………....3
3.Технически данные………………………………………………….4
4. Состав изделия………………………………………………………5
5. Устройство и работа изделия………………………………………5
6. Устройство и рабата составных частей изделия………………….7
7. Маркирование и пломбирование……………………………………24
8.Тара и упаковка……………………………………………………….25
9. Указание мер безопасности………………………………………….26
10.Порядок установки…………………………………………………29
11.Подготовка к работе, проверка параметров и настройка…………31
12.Порядок работы………………………………………………………42
13.Методы и средства поверки ………………………………………..43
14.Характерные неисправности и методы их устранения…………..44
15.Техническое обслуживание…………………………………………46
16.Правила хранения……………………………………………………46
17.Транспортирование…………………………………………………46
18.Лист регистрации измерений……………………………………….48
I. ВВЕДЕНИЕ
1.1. Техническое описание-и инструкция по эксплуатации предназ начены для изучения кояотпукпии, принципа действия и правильной эк сплуатации калориметра В-08МА.
1.2. При изучении устройства калориметра и его эксплуатации следует дополнительно руководствоваться схемами:
ПУ2.825.005 Э3. Калориметр В-08М. Схема электрическая принципиальная;
ПУ2.899.004 Э4. Регистратор. Схема электрическая соединений;
ПУ1.470.000 Э4, Калориметр В-О8МА. Схема электрическая соединений.
2. НАЗНАЧЕНИЕ
2.1. Калориметр В-08МА (в дальнейшем - калориметр)
ПУ1.470.000 предназначен для определения теплоты сгорания твёрдого, жидкого и газообразного топлива.
2.2. Условия эксплуатации калориметра:
калориметрический сосуд и оболочка должны быть заполнены дистиллированной водой по ГОСТ 6709-72;
температура окружающего воздуха от 18 до 35 С;
изменение температуры окружающего воздуха при работе с калориметром не белее 1 К в течение 30 мин;
атмосферное давление от 0,93*105 до 1,04*105 Па (от 680 до 790 мм рт.ст.)
относительная влажность от 25 до 95%.
3. ТЕХНИЧЕСКИЕ ДАННЫЕ
3.1 Основные технические данные приведенные в таблице 1.
Таблица 1.
| Наименование | Значение параметра |
| 1. Эффективная теплоемкость калориметра, Дж/К | 1500± 150 |
| 2.Предел допускаемой погрешности определения эффективной теплоемкости , % , не более | 0,1 |
| 3.Вместимость калориметрической бомбы, см3 | 325±15 |
| 4. Вместимость калориметрического сосуда, м3 | 3800±35 |
| 5.Давление кислорода перед сжиганием: а) для твердого и жидкого топлива, Па (кгс/см2) б)для газообразного топлива, Па (кгс/см2) | 29,4*105 (30) 7,8*105 (8) |
| 6. Напряжение на клеммах бомбы, В | 12±1 |
| 7.период повторения звуковых сигналов, и стабильность в пределах , с | 30±5 0,5 за 30 мин |
| 8.Чувствительность регистров, В/Ом | 1,26±1% |
| 9.Среднеквадратическое отклонение случайной состовляющей погрешности регистра, % , не более | 0,075 |
| 10.Предел допускаемой погрешности регистра в диапазоне от 1,0000 до 3, 0000 В %, не более | ±0,15 |
| 11.Показания регистра при температуре воды в калориметрическом сосуде 25 0С, В | 0,8±0,2 |
| 12.Электропитание калориметра – однофазная сеть переменного тока: напряжение, В частотой, Гц | 220±0,2 50±22 |
| 13.Мощность потребляемая калориметром без регистратора, Вт, не более | 1500 |
| 14. Мощность, потребляемая регистром, Вт, не более | 750 |
| 15. Масса калориметра без регистратора, инструмента и принадлежностей, кг, не более | 50 |
| 16.Масса регистратора, кг, не более | 65 |
| 17. Габаритные размеры, мм: калориметра блока измерительного | 500·370·800 530·440·200 |
4. СОСТАВ ИЗДЕЛИЯ
4.1 Изделие состоит из следующих основных частей:
калориметра В-08 М ТУ50-229-80 (ПУ2.825.005) - 1шт.,
блока измерительного ПУ5.173.002 - 1шт.,
вольтметра цифрового Щ1516 ТУ25-04-2487-75 - 1шт.,
стабилизатора напряжения электромагнитного
С-0,16 ТУ25-05-1798-75 -1 шт.,
ПУ1. 470.000 ЗИ -1 комп.
5. УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ
Калориметр В-08 МА ПУ1.470.000 представляет собой устройство, состоящее из собственного калориметра и регистратора.
Принцип действия калориметра заключается в измерении изменения
температуры калориметрической системы с заранее известной эффективной теплоёмкостью при сжигании строго определённого количества исследуемого топлива.
Удельная теплота сгорания топлива определяется, Дж/г
где Ci- эффективная теплоемкость калориметра;
∆t- изменение температуры калориметрической системы;
m- месса образца топлива.
Калориметр, укомплектованный регистратором с цифровым отсчетом изменения температуры в процессе эксперимента, представлен на схеме ПУ1.470.000.Э4
Регистратор состоит в основном из серийно выпускаемых промышленностью приборов и значительно повышает точность измерений изменения
температуры калориметрической системы
Первичным преобразованиями изменения температуры являются платиновые термометры сопротивления - датчики, расположенные в калориметре. При увеличении температуры сопротивление датчиков изменяется, появляется сигнал разбаланса, который, поступая на блок измерительный, усиливается и регистрируется цифровым вольтметром ПЦ516.
Указанные датчики образуют одно из плеч моста постоянного тока блока измерительного. Остальные плечи моста состоят из резисторов, которые для исключения ошибок в измерении вследствие изменения окружающей температуры помещены в капсулу, погруженную в оболочку калориметра с водой, термостатируемой с высокой точностью.
Питание моста осуществляется от блоков питания 519-I06 и 591-110. На блоки питания 591-106 и 59I-110 поступает стабилизированное напряжение
220В 50 Гц от стабилизатора напряжения С-0,16.
6. УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ИЗДЕЛИЯ
6.1. Устройство калориметра В-08-М ПУ2.825.005
6.1.1. Общий вид и конструктивное устройство калориметра изображены на рис. 1, 2, 3, 4.
Калориметр представляет собой прибор настольного типа прямоугольной формы с закругленными углами.
На верхней части калориметра (рис.1) расположена вертикальная стойка 5 с двумя держателями 4 термометра метастатического 3, предназначенного для измерения температуры воды в калориметрическом сосуде. На этой же стойке расположен кронштейн 7, свободно передвигающийся по стойке 5 посредством роликовой системы с противовесом и самофиксирующийся в любом положении по высоте. На кронштейне расположены система оптическая 2 и вибратор электромеханический 6.
Оптическая система представляет собой полый хромированный цилиндр с вмонтированными в нем оправой и лупой шестикратного увеличения и лампой накаливания МН 13,5-0,16 для подсветки шкалы термометра. Между лупой и лампой стенки цилиндра имеют сквозные соосные отверстия для метастатического термометра. Оправа лупы имеет винтовой паз и может передвигаться внутри цилиндра до получения резкого изображения шкалы, а затем закрепляется в необходимом положении винтом стопорным.
Вибратор электромеханический 6 обеспечивает через равные промежутки времени постукивание ударником по термометру 3 для устранения влияния капиллярных сил при перемещении ртути.
Конструкцией предусмотрена возможность вращения стойки вокруг вертикальной оси и фиксация ее винтом стопорным 8.
На верхней крышке калориметра в специальной резиновой втулке установлен термометр 1 марки ТЛ-19 для измерения воды в оболочке.
•

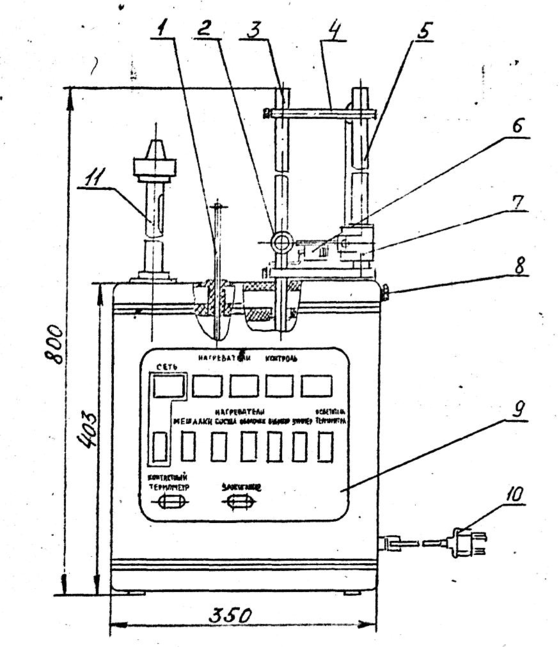

рис. 1. Калориметр В-08-М. Вид со стороны лицевол панели.
I - термометр TЛ-I9; 2 - система оптическая; 3 - термометр метастатический; 4 - держатель; 5 - стойка; 6 - вибратор электромеханический; 7 - кронштейн; 8 - винт стопорный; 9 - панель лицевая; 10 - шнур питания с вилкой двухполюсной; 11 - термометр электро-козтакгный.
Внизу, на правой боковой стороне калориметра, находится шнур
питания с вилкой двухполюсной 10, предохранительНМ на I A и клемма КЛ1 для заземления.
Для установления необходимого температурного уровня воды в оболочке и его поддержания с высокой точностью используется электроконтактный термометр II.
6.1.2. На передней части калориметра расположена панель лицевая 9 с элементами управления и сигнализации:
кнопка СЕТЬ для подачи электрического питания на калориметр, при нажатии которой загорается сигнальная лампа;
кнопка МЕШАЛКИ, нажатием которой приводятся во вращение мешалки оболочки и сосуда калориметрического.
При включении кнопок НАГРЕВАТЕЛИ СОСУДА ОБОЛОЧКИ загораются соответствующие сигнальные лампы, свидетельствующие о подаче электрического питания на указанные нагреватели.
Нажатием кнопок ВИБРАТОР, ЗУММЕР и ОСВЕТИТЕЛЬ ТЕРМОМЕТРА включается цепь управления электромеханическим вибратором и электрическим звонком, подающим сигналы для измерений температуры, и коммутируется цепь питания лампы для подсветки шкалы термометра.
В нижней часта лицевой панели расположены розетка КОНТАКТНЬЙ
ТЕРМОМЕТР для подключения электроконтактного термометра и розетка
ЗАЖИГАЕИЕ для подключения шнура с кнопкой для осуществления дистанционного запала образцового вещества или исследуемого топлива в калориметрической бомбе. В момент нажатия кнопки гаснет сигнальная лампа КОНТРОЛЬ ЗАЕИГАНИЯ.
За лицевой панелью размещены элементы электрического оборудования, обеспечивающие работу всех узлов калориметра в целом.
6.1.3. Внутреннее конструктивное устройство калориметра представлено на рас. 2 (стойка с метастатическим термометром и оптическим
2 3 4 4

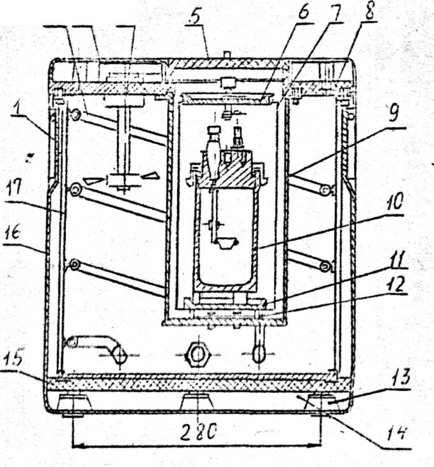

Рис. 2. Калориметр В-08-М. Общий вид.
1 - ручка откидная; 2 - змеевик; 3 - крышка; 4 - мешалка оболочки;
5 – крышка; 6 – крышка сосуда; 7 – сосуд калориметрический; 8 – плита текстолитовая верхняя; 9 - гнездо сосуда; 10 - бомба калориметрическая;
11 - опора металлическая; 12 - подставка; 13 - ножки; 14 – поддон; 15 - плита текстолитовая; 16 - кожух; 17 - оболочка.
устройством условно не показана), Оболочка 17 калориметра представляет собой тонкостенный цилиндрический латунный бак, на внутренней
поверхности которого расположен змеевик 2, выполненный из медной
