Размеры, мм

Условное обозначение сварного элемента	Конструктивные элементы		s	е
	подготовленных кромок свариваемых деталей	сварного шва		Номин.	Пред. откл.
Т9			От 12 до 14	8	±2
			Св. 14 до 17	10	±3
			Св. 17 до 20	12
			Св. 20 до 24	14
			Св. 24 до 28	16
			Св. 28 до 32	17
			Св. 32 до 36	18
			Св. 36 до 40	19
			Св. 40 до 44	20
			Св. 44 до 48	21
			Св. 48 до 52	22
			Св. 52 до 56	24
			Св. 56 до 60	26
			Св. 60 до 64	28	±4
			Св. 64 до 70	30
			Св. 70 до 76	32
			Св. 76 до 82	34
			Св. 82 до 88	36
			Св. 88 до 94	38
			Св. 94 до 100	40

Таблица 52

Размеры, мм

Условное обозначение сварного элемента	Конструктивные элементы		s	R±1	e
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.
Т5			От 30 до 32	8	14	±3
			Св. 32 до 36		15
			Св. 36 до 40		16
			Св. 40 до 44		17
			Св. 44 до 48		18
			Св. 48 до 52		19
			Св. 52 до 56		20
			Св. 56 до 60		21
			Св. 60 до 64	10	22	±4
			Св. 64 до 70		23
			Св. 70 до 76		24
			Св. 76 до 82		25
			Св. 82 до 88		26
			Св. 88 до 94		27
			Св. 94 до 100		28
			Св. 100 до 106		30
			Св. 106 до 112		32
			Св. 112 до 118		34
			Св. 118 до 120		36

Таблица 53

Размеры, мм

Условное обозначение свариваемого соединения	Конструктивные элементы		s	В	b
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл
Н1			От 2 до 5	3 - 20	0	+1,0
			Св. 5 до 10	8 - 40		+1,5
			Св. 10 до 29	12 - 100		+2,0
			Св. 29 до 60	30 - 240

Таблица 54

Размеры, мм

Условное обозначение свариваемого соединения	Конструктивные элементы		s	В	b
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл
Н2			От 2 до 5	3 - 20	0	+1,0
			Св. 5 до 10	8 - 40		+1,5
			Св. 10 до 29	12 - 100		+2,0
			Св. 29 до 60	30 - 240

4. Сварка стыковых соединений деталей неодинаковой толщины при разнице, не превышающей значений, указанных в табл. 55, должна проводиться так же, как деталей одинаковой толщины; конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по большей толщине.

Таблица 55

мм

Толщина тонкой детали	Разность толщин деталей
От 1 до 4	1
Св. 4 до 20	2
Св. 20 до 30	3
Св. 30	4

Для осуществления плавного перехода от одной детали к другой допускается наклонное расположение поверхности шва (черт. 1).

Черт. 1

При разности в толщине свариваемых деталей свыше значений, указанных в табл. 55, на детали, имеющей большую толщину s₁, должен быть сделан скос с одной или двух сторон до толщины тонкой детали s, как указано на черт. 2, 3 и 4. При этом конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по меньшей толщине.

Черт. 2

Черт. 3

Черт. 4

5. Допускается смещение свариваемых кромок перед сваркой относительно друг друга, не более:

0,5 мм - для деталей толщиной до 4 мм;

1,0 мм - для деталей толщиной 4 - 10 мм;

0,1s, но не более 3 мм - для деталей толщиной 10 - 100 мм;

0,01s + 2 мм, но не более 4 мм - для деталей толщиной более 100 мм.

6. В стыковых, тавровых и угловых соединениях толщиной более 16 мм, выполняемых в монтажных условиях, допускается увеличение номинального значения b до 4 мм. При этом соответственно может быть увеличена ширина шва е, е₁.

(Измененная редакция, Изм. № 1).

7. При сварке в положениях, отличных от нижнего, допускается увеличение размера g и g₁ не более:

1,0 мм - для деталей толщиной до 60 мм;

2,0 мм - для деталей толщиной свыше 60 мм.

8. При выполнении двустороннего шва с полным проплавлением перед сваркой с обратной стороны корень шва должен быть расчищен до чистого металла.

Для несимметричных соединений с двусторонним швом в случае строжки корня первого шва допускается увеличение размеров подварочного шва до размеров первого шва.

9. Размер и предельные отклонения катета углового шва К, К₁ должны быть установлены при проектировании. При этом размер катета должен быть не более 3 мм для деталей толщиной до 3 мм включительно и 1,2 толщины более тонкой детали при сварке деталей толщиной свыше 3 мм. Предельные отклонения размера катета угловых швов от номинального значения приведены в приложении 3.

8, 9. (Измененная редакция, Изм. № 1).

10. (Исключен, Изм. № 1).

11. Минимальные значения катетов угловых швов приведены в приложении 1.

12. При применении электродов с более высоким временным сопротивлением разрыву, чем у основного металла, катет углового шва в расчетном соединении может быть уменьшен до значений, приведенных в приложении 2.

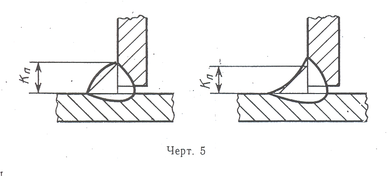

13. Допускается выпуклость и вогнутость углового шва до 30 % его катета. При этом вогнутость не должна приводить к уменьшению значения катета К_п (черт. 5), установленного при проектировании.
