Московский авиационный институт

(национальный исследовательский университет)

«МАИ»

Курсовая работа

по дисциплине «Модели и методы анализа проектных решений»

Семестр 7

Вариант 17

Выполнил студент группы 06-421:
Патрикеев Олег Александрович

Руководитель:

Столярчук Владимир Александрович

Москва 2013

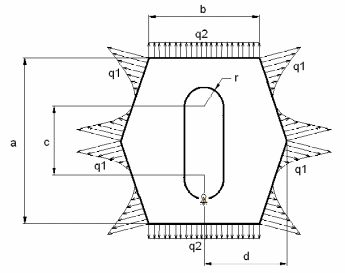

Вариант 17. 2013г.

Параметр	Значение или формула	Единицы	Дополнительные сведения
a	120	см	Удалить опору в отверстии и закрепить отверстие по всей длине от перемещений по двум осям
b	80	см
c	56	см
d	60	см
r	14	см
q1	(q0-s)^(1.5)(Cos(0.05s))	Н/ см	Координата s отсчитывается от точки максимальной ширины пластины вдоль наклонной стороны до конца наклонной стороны
q0	150		Варьируемый параметр
q2	+600	н / см	Координата х отсчитывается от правого и левого края верхней и нижней горизонтальной стороны до середины этой стороны.
k	1		Варьируемый параметр

Итоговое задание:

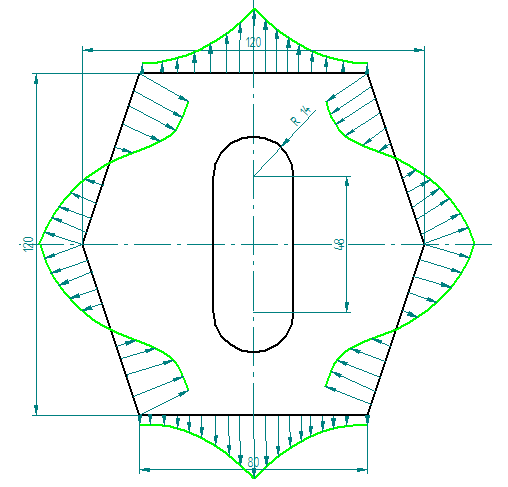

Д ля горизонтальных частей пластины (приложенные силы симметричны в соответствии с постановкой задачи и применением местной системы координат):

q2 = +600, где k – варьируемый параметр равный 1, x изменяется от 0 до 40.

Для наклонных частей пластины (приложенные силы симметричны в соответствии с постановкой задачи и применением местной системы координат):

q1 = (q₀-s)^(1.5)(Cos(0.05s)), где q0 – варьируемый параметр равный 150, s изменяется от 0 до 63.25.

Расчет длины наклонной стороны:

s = ((d – b/2)^2 + (a/2)^2)^0.5, где а = 120, b = 80, d = 60.
s = ((60 – 40)^2 + 60^2)^0.5, s ≈ 63.25

Пункт 1. Создание геометрической модели.

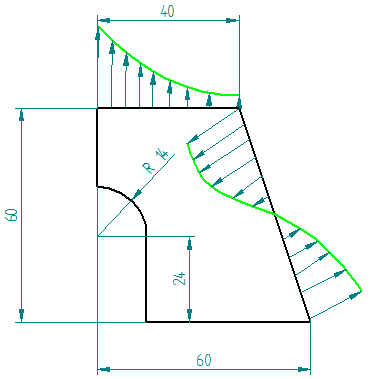

В силу симметричности пластины и приложенных нагрузок будем рассматривать правую верхнюю четверть пластины:

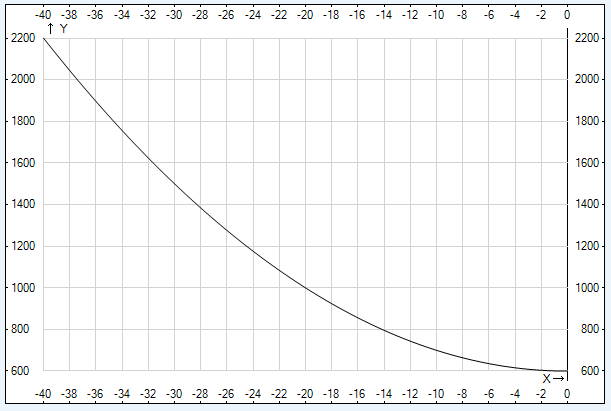

Функция нагрузки: Для горизонтальных частей пластины:

q2 = +600, где k – варьируемый параметр равный 1, координата х отсчитывается от правого и левого края верхней и нижней горизонтальной стороны до середины этой стороны и изменяется от 0 до 40.

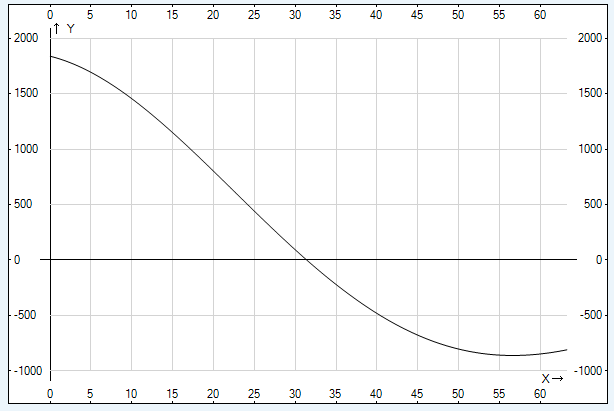

Для наклонных частей пластины:

q1 = (q₀-s)^(1.5)(Cos(0.05s)), где q0 – варьируемый параметр равный 150, координата s отсчитывается от точки максимальной ширины пластины вдоль наклонной стороны до конца наклонной стороны и изменяется от 0 до 63.25.

Нули функции: s1=31.42;

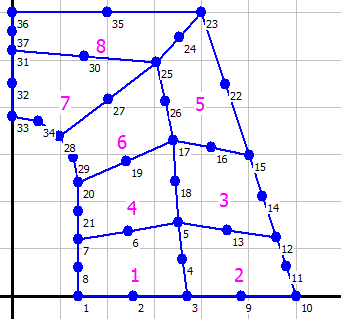

При построении приближенной модели пластины, разбиваем её на восемь восьмиузловых областей: узел 15 соответствует точке изменения знака функции нагрузки.

Пункт 2 Реализация граничных условий и внешних воздействий.

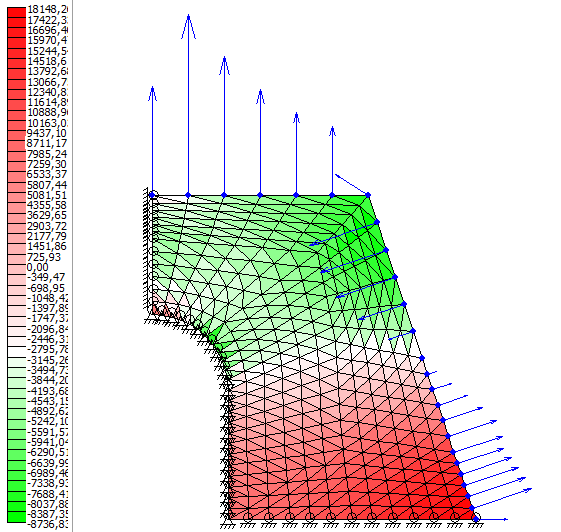

Графическое изображение предварительных результатов расчетов
NRC 7:

Теоретические значения суммарной силы

Функция на горизонтальной стороне пластины. Y=60		45333.3
Функция на наклонной стороне пластины. Y+3X-180=0		32665
Функция на наклонной стороне пластины. Y+3X-180=0		19958.4
Функция на наклонной стороне пластины. Y+3X-180=0		52623.4

Свободные параметры.

Параметр	Значение	Комментарий
PRM1	отключает силы по вертикальной прямой Y=60	1 – включены, 0 - выключены
PRM2	отключает силы по наклонной прямой Y+3X-180=0	0 – выключены, 1 – включена верхняя полуволна, 2 – включена нижняя полуволна, 3 – включена вся волна
PRM3	Изменяет значение варьируемого параметра q0 на наклонной прямой Y+3X-180=0	150 – значение параметра, установленное заданием
PRM4	Изменяет значение варьируемого параметра k на горизонтальной прямой Y=60	1 – значение параметра, установленное заданием
PRM5	Не используется
PRM6	Не используется

Таблицы значений суммарных сил от распределённой нагрузки в зависимости от NRC

NRC	Функция на горизонтальной стороне пластины. Y=60			Функция на наклонной стороне пластины. Y+3X-180=0,
	Теоретическое значение суммарной силы = 45333.3			Теоретическое значение суммарной силы = 52623.4
3	0	45350,00	45350,00	12164,87	2248,09	51034,32
4	0	45342,23	45342,23	12127,84	2829,29	51878,60
5	0	45338,75	45338,75	12109,64	3123,62	52180,93
6	0	45336,96	45336,96	12098,92	3301,30	52324,46
7	0	45335,92	45335,92	12091,85	3420,19	52404,51
8	0	45335,27	45335,27	12086,89	3505,31	52454,09

Примечание: приводить в таблице значения Fx и Fy нет необходимости.

Примечание: Для горизонтальной стороны пластины значения суммарных сил от распределённой нагрузки в зависимости от NRC приближаются к теоретическому значению суммарной силы сверху, по той причине, что график функции нагрузки для этой части пластины имеет вогнутый вид, в следствии чего метод трапеций, используемый для расчета интеграла функции нагрузки при различных значениях NRC «забирал лишние» участки площади.

Таблицы значений суммарных сил от распределённой нагрузки на прямой Y+3X-180=0 в зависимости от NRC

NRC	Функция на наклонной стороне пластины. Y+3X-180=0,			Функция на наклонной стороне пластины. Y+3X-180=0,			Функция на наклонной стороне пластины. Y+3X-180=0,
	Теоретическое значение суммарной силы = 32665			Теоретическое значение суммарной силы = 19958.4			Теоретическое значение суммарной силы = 52623.4
3	31083,14	8554,18	32486,46	18920,14	6306,72	19943,58	12164,87	2248,09	51034,32
4	31052,45	9137,50	32545,44	18925,16	6308,39	19948,87	12127,84	2829,29	51878,60
5	31036,80	9432,67	32575,16	18927,38	6309,13	19951,21	12109,64	3123,62	52180,93
6	31027,31	9610,76	32593,05	18928,51	6309,50	19952,40	12098,92	3301,30	52324,46
7	31020,94	9729,88	32605,00	18929,16	6309,72	19953,08	12091,85	3420,19	52404,51
8	31016,40	9815,15	32613,57	18929,56	6309,85	19953,51	12086,89	3505,31	52454,09
