Превышение допустимых значений напряжений:
- По Y в зонах 7 и 8;
- 1-ое главное в зонах 7 и 8;
- Эквивалентное в зонах 7 и 8.

Вывод: из таблицы и скриншотов видно, что наибольшей угрозе разрушения пластина подвержена в зонах 7 и 8 и, что максимальным, а потому и наиболее опасным для нее является эквивалентное напряжение в связи с тем, что оно всегда находится ближе остальных к критическому значению (37095 Н/см²). При увеличении значения толщины пластины до 0.18 см максимальная нагрузка не будет превышать допускаемую, то есть коэффициент запаса прочности больше единицы. Таким образом, это означает, что мы нашли минимальную толщину пластины (0,18 см) с точностью 10%, при которой она не будет разрушаться.

Пункт 6

Рассмотрим пластину с координатами нагруженного узла № 11 (58,95; 3,19). Толщина пластины, при которой максимальные напряжения не превышают допускаемые, равна 0,18 см.

Графическое представление результатов расчёта.

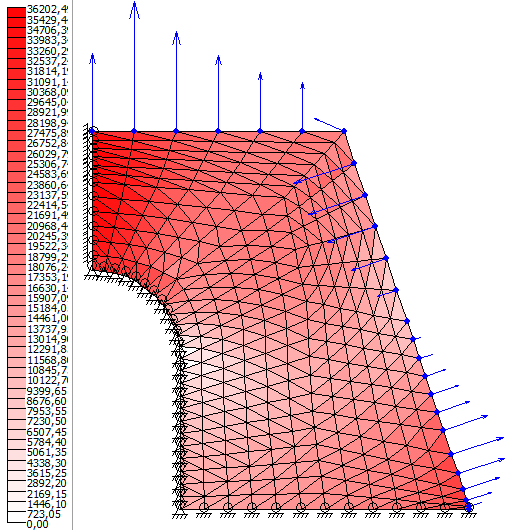

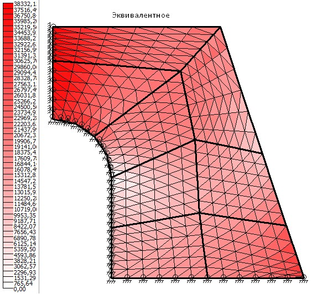

Эквивалентное напряжение при NRC 7:

Определение зоны возможного уменьшения толщины пластины:

Величина максимальных положительных и отрицательных напряжений, действующих на пластину при данной нагрузке (в скобках указаны напряжения, эквивалентные сжимающим. Коэффициент пересчета 1.48):

Рассмотрим для каждого вида напряжений зоны их относительного малого действия в пределах d=+8000 для положительного (растягивающего) и d/k=-5400 для сжимающего напряжения. В этих областях допустимо последующее уменьшение толщины пластины. Максимальные напряжения каждого вида, возникающие в пластине, превышают рассматриваемые нами границы, поэтому построим картины для каждого типа напряжений.

В последующих скриншотах для некоторых видов напряжения отрицательное (либо положительное) напряжение не принадлежит заданному интервалу, потому нижняя (либо верхняя) граница на рисунке указана на сто единиц меньше (больше) границ. Предполагаю, что таким образом предусмотрено решение подобной ситуации в CAE Sigma.

Рекомендуемый масштаб при просмотре изображений 220%.

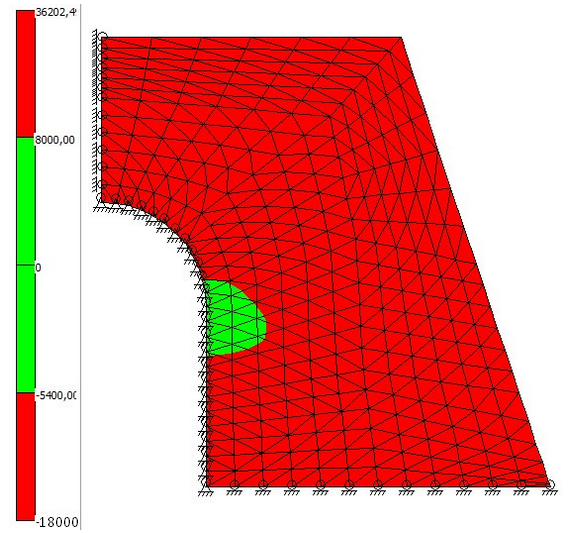

Сведение 1

На рисунке показано сведение всех действующих на пластину максимальных напряжений – красная зона. Зеленым показана область, где действие напряжений не так сильно, поэтому допустимо уменьшение толщины пластины в этих областях. Как видно из рисунков выше, главную роль в формировании этой области сыграло эквивалентное напряжение.

Определение зоны возможного увеличения толщины пластины:

Н/см²

Верхняя граница зоны: /см²

Нижняя граница зоны: -12230 Н/см²

На нижеприведенных рисунках зеленым цветом обозначены зоны, не требующие увеличения толщины пластины. Красным обозначены зоны положительных напряжений, в которых требуется увеличение толщины пластины, а желтым – зоны отрицательных напряжений, в которых так же требуется увеличение толщины пластины.

В последующих скриншотах для некоторых видов напряжения отрицательное (либо положительное) напряжение не принадлежит заданному интервалу, потому нижняя (либо верхняя) граница на рисунке указана на сто единиц меньше (больше) границ. Предполагаю, что таким образом предусмотрено решение подобной ситуации в CAE Sigma.

Рекомендуемый масштаб при просмотре изображений 220%.

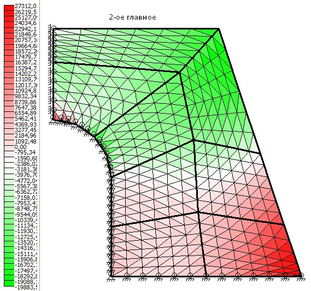

Примечание: Отрицательное напряжение превышающие нижнюю границу присутствует только во 2ом главном напряжении и напряжении по Х, наибольшее равно -18780, что превышает нашу границу на 6550 Н/см². Но так как это место при сведении по большей части попадёт в область повышенных напряжений, то это слабо повлияет на итоговую картину напряжений.

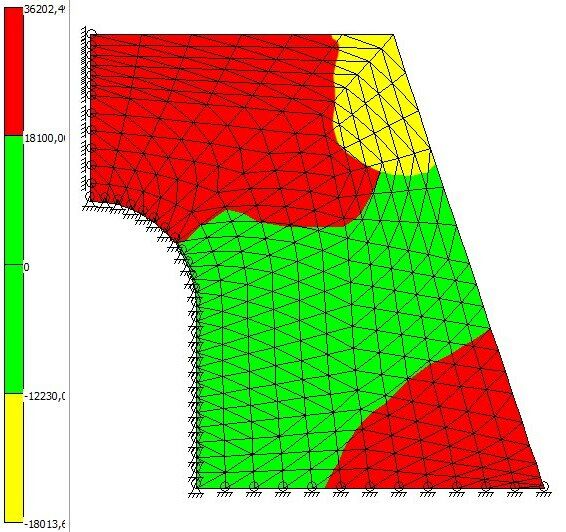

Сведение 2

Как видно из рисунков выше, формирование области увеличения толщины пластины определяется в большей степени повышенными напряжениями растяжения. Зона повышенных напряжений сжатия отсутствует у всех типов напряжений кроме по Х и 2ого главного. При суммировании зон повышенного напряжения получаем картину слева (красным цветом обозначена область, где следует увеличить толщину пластины, желтым – где следует использовать более прочный материал).

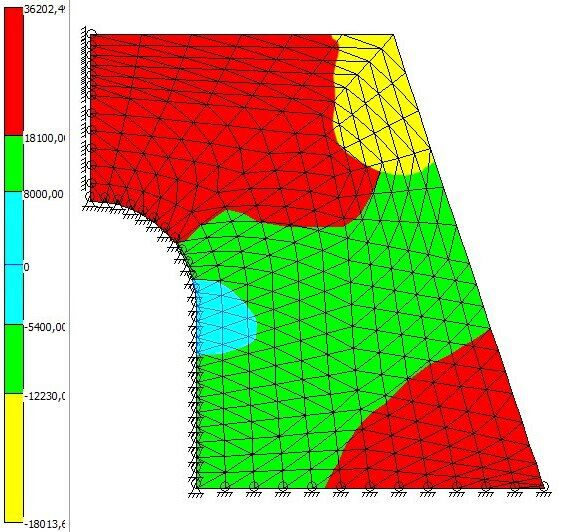

Ф инальное сведение

На приведенной слева картине синие зоны – зоны возможного уменьшения толщины пластины, красным и жёлтым обозначены зоны возможного увеличения толщины пластины.

Диапазоны значений напряжений:

От -5400 до 8000 – зоны пониженных напряжений
От -12230 до -5400; от 8000 до 18100 – зоны средних напряжений
От 18100 до 36220 – зоны повышенных положительных напряжений (т.е. напряжений растяжения)
От -12230 до -18020 – зоны повышенных отрицательных напряжений (т.е. напряжений сжатия)
