Рис. 6.41. Схема расчета уровня шума в изолированном объеме

де Z/„( г, В) – уровень плотности потока энергии на сферической поверхности радиуса г, образованной телесным углом излучения Q при данном значении постоянной изолированного объема B=aS/(l–а), где S–общая площадь его внутренней поверхности с коэффициентом поглощения а; ^5 – затухание звука (см, пояснения к формуле (6.29), которое в большинстве случаев можно принять равным нулю, S(r) == 4пу^.Сферическая поверхность описывается радиусом г из акустического центра (АЦ). Если источник расположен на плоскости (и = 2п), то АЦ совпадает с проекцией геометрического центра источника на эту плоскость. Угол излучения Q зависит от местоположения источника шума: и = 2тс при расположении источника на плоско-ста; П = я – в двухгранном угле; Q == я/2 – в трехгранном угле, образованном ограждающими стенками. При отсутствии более точных данных углу О соответствует коэффициент направленности ф = (W/ ^)/( W/4nr¹) = 4w/Q.

Формулу (6.43) обычно применяют, коща радиус г > 24пах> гае ^пях – максимальный размер источника.

Чтобы определить уровень шума в точке ^изолированного объема (см. рис. 6.41), в формуле (6.43) следует положить r= /\i. Найденное таким образом значение L^ сравнивают с нормами.

В выражение (6.43) входит коэффициент поглощения а, который зависит от многих факторов, например, от угла падения и частоты. На практике при расчетах по формуле (6.43) используют значения коэффициентов поглощения, полученные при измерениях в трубе или в реверберационной камере, несмотря на то, что их значения могут различаться (например, теоретически при измерениях в трубе а <, 0,95, а для того же случая в реверберационной камере а = 1,2). В практических расчетах коэффициент а вычисляют по правилу: для частот/== 63... 1000 Гц принимают а == ао, где ао определяют по табл. 6.9; для частот /= 2000...8000 Гц коэффициент а вычисляют по формуле: а = « 1–(1–oio)exp(–25/), ще 6 в нужной размерности находят из табл. 6.7, а постоянная

л

затухания звуковой энергии в объеме Н равна 1= 4 V/ Si .

Таблица 6.9 Коэффициент поглощения а в производственных помещениях

Некоторые ориентировочные значения коэффициента поглощения даны в табл. 6.9. Если стенки изолированного объема изготовлены из п разных материалов, то в выражении (6.43) а есть среднее значение коэффициента звукопоглощения:

где Wf – усредненный за период поток энергии, падающий на поверхность /-стенки, площадь и коэффициент поглощения которой соответственно равны *У/ и a/; Sa == ^ а/*У/ – эквивалентная площадь i - внутренней поверхности изолированного объема (i = 1, п).

Из уравнения (6.32) следует, что степень диффузного поля может быть охарактеризована отношением 41д//= ^с. Пространство, где ^ < 1 (т. е. вблизи источников шума), называют зоной прямого звука, а пространство, где ^ > 1 (т. е. вдали от источников, вблизи стенок изолированных объемов),– зоной отраженного звука. Условие % = 1 позволяет^задать границу между этими зонами в виде радиуса г, = = ^Вф/(16пг¹) (см. рис. 6.41) и при г» г^ записать выражение (6.43) в виде (^а=0):

lj (г, В) - L(В) = Z.+ ioig(4.y / В). (6.44)

Звукопоглощение. Для уменьшения отраженного звука применяют защитные устройства, обладающие большими значениями коэффициента поглощения, к ним относятся, например, пористые и резонансные поглотители.

Звуковые волны, падающие на пористый материал, приводят воздух в порах и скелет материала в колебательные движения, при которых возникает вязкое трение и переход звуковой энергии в теплоту. Коэффициент звукопоглощения а будет зависеть как от угла падения звуковых волн, так и от частоты. Для пористого поглотителя, находящегося на жесткой стенке, частотная характеристика коэффициента а имеет вид, показанный на рис. 6.42, д. Для усиления звукопоглощения на низких частотах между пористым слоем и стенкой делают воздушную прослойку (рис. 6.42, б). Пористые поглотители изготовляют из органических и минеральных волокон (древесной массы, кокса, шерсти), из стекловолокна, а также из пенопласта с открытыми порами. Для защиты материала от механических повреждений и высыпаний используют ткани, сетки, пленки, а также перфорированные экраны. Последние существенно изменяют характер поглощения звука защитным устройством (рис. 6.42, в).

Резонансные поглотители имеют воздушную полость, соединенную отверстием с окружающей средой. Воздух в резонаторе выполняет роль механической колебательной системы, состоящей из элементов массы, упругости и демпфирования. Если пренебречь рассеиванием звуковой энергии, то импеданс резонатора, равный механическому импедансу (см. формулу (6.18), отнесенному к единице площади, будет равен нулю на частоте со. При импедансе резонатора ^ = 0 коэффициент отражения звукового давления R = –1. Таким образом, снижение шума происходит за счет взаимного погашения падающих и отраженных волн.

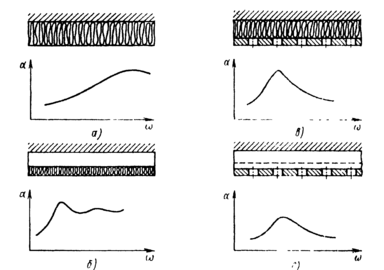

Рис. 6.42. Частотные характеристики коэффициента поглощения:

а–для пористого поглотителя на жесткой стенке; б–для пористого поглотителя с воздушной прослойкой; в –при наличии перфорированного экрана; г–для резонансного поглотителя, образованного перфорированным экраном

Резонансным поглотителем является также перфорированный экран с отверстиями, затянутыми тканью или мелкой сеткой (рис 6.42, г), который существенно меняет характер поглощения. Пористые и резонансные поглотители крепят к стенкам изолированных объемов.

Кроме того, звукопоглощение может производиться путем внесения в изолированные объемы штучных звукопоглотителей, изготовленных, например, в виде куба, которые в производственных помещениях чаще всего подвешивают к потолку.

К хорошим звукопоглощающим материалам относят те, которые на среднегеометрических частотах октавных полос 250, 500, 1000, 2000 Гц имеют коэффициент а, равный или превышающий соответственно значения: 0,2; 0,3; 0,4; 0,5.

Обозначив постоянную изолированного объема до установки поглощающих материалов через Д== (х-5/(1–а), а после установки – В == аД(1 –а) и записав коэффициент защиты в виде: kw = In(r, B)/In{r, В), найдем эффективность звукопоглощения: . /

е = lOlgA^ = L^ (г. В) – Zi„(r, В), (6.45)

где уровни Z/„ (r,B) и L^ (r, В) оп^юделяют по формуле (6.43).

Для вычисления постоянной В имеет смысл коэффициент а выразить через площадь 5», на которой предполагается разместить защитные

устройства со средним коэффициентом звукопоглощения, равным о». Эквивалентная площадь внутренней поверхности изолированного объема до установки защитных устройств Дх == а*У== а'(*У–А)4- + a"S^ где а' и а" – средние коэффициенты звукопоглощения поверхностей площадью (S–iS») и S^ эквивалентная площадь после установки защитных устройств Sa ^dS^a^S–S^) + а^. Из этих уравнений находим а == а–(а"–a^S^/Su в тех случаях, когда можно принять aS a"S^ имеем а = Sa(*)/S, где *Уа(*) = = а^ – эквивалентная площадь звукопоглощающих устройств. При внесении в изолированные объемы штучных звукопоглотителей &(*)= ос^ + ^ Sa.(i)fii, где Sa(i} I – экивалентная площадь /-то звукопоглотителя, а/г/ – их число. И < выражений (6.44) и (6.45) видно, что эффективность е в зоне отраженного звука удобно вычислять по формуле:

e=lOig£/R
