Московский Государственный Технический Университет

им. Н.Э. Баумана

ДОМАШНЕЕ ЗАДАНИЕ

по курсу

«Спецтехнология»

Вариант 7 (8а, 30а)

Выполнил: студент группы СМ10-71

Мыльников В.В.

Проверил:

Кравченко И.И..

Москва, 2012

Задание №1

Определить возможную конусность стальной гильзы в результате износа расточного резца.

Исходные данные:

d=101.6 мм,

L= 400мм,

S=0.12мм/об, что соответствует чистовому резанию [1],

Обрабатываемый материал – сталь легированная Ϭ_в = 1100 МПа,

Материал инструмента Т15К6.

При значительных размерах детали износ резца влияет на форму детали. Например, при обтачивании длинного вала или растачивании глубокого цилиндрического отверстия вследствие износа резца получается конусность.

Для того чтобы вычислить значение конусности необходимо определить длину пути резания Lрез.

Lрез = (π*d*l)/S*10⁶ = (3.14*101.6*400)/0.12*10⁶=1.064км

Для резца, выполненного из материала Т15К6 относительный износ при обработке детали из легированной стали Δu=9-10 мкм/км. В данном

расчете примем Δu = 10 мкм/км по табл. 1(с.113) [3] .

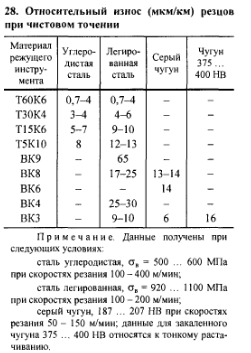

Табл. 1 Относительный размерный износ резцов при чистовом

точении, мкм/км.

Определим износ резца u на пути резания Lрез:

u = (Lрез* Δu) = 1.064*10 = 10.64мкм,

Учитывая вращение детали при обработке, получим:

Δd = 2u = 2*10,64=21,28мкм

Таким образом, конусность изменится на величину:

Δd/L= 0.053

Список литературы

1. Корсаков В. С. – Точность механической обработки, Изд.- МашГИЗ, 1961, 367с.

1. Сборник задач по теме точность в машиностроение.

1. Косилова А.Г. - Точность обработки, заготовки и припуски в машиностроении. Справочник технолога. М., 1976.

1. Приспособления для металлорежущих станков : учеб. пособие / В.А. Ванин –: Изд-во Тамб. гос. техн. ун-та, 2007. – 316 с
