Задача № 5а

Через сколько деталей следует делать подналадку токарно-винторезного станка из-за износа инструмента, если допуск на диаметр обрабатываемого валика _р , а допустимый износ инструмента составляет 0,4_р .

Дано:

D=28,5 мм;

L=200 мм;

_р=0,130 мм;

S=0,24 мм/об;

обрабатываемый материал: легированная сталь σ_в = 920 МПа;

материал инструмента: ВК3. Отсюда из справочника находим, что для данного сочетания материалов относительный износ:

Ио=9,5 мкм/км [1, стр.74], И_H = 5 мкм [3, стр.228].

Решение:

Линейная зависимость размерного износа инструмента от длины пути резания на основном участке позволяет принять за характеристику размерного износа относительный (удельный) износ на 1000 м пути резания (Ио, мкм/мм). Длина пути резания при точении одной заготовки (м):

Длина пути резания L_N для партии из N заготовок, обрабатываемых в период между подналадками станка:

Тогда размерный износ равен:

Из условия, что допустимый размерный износ равен 0,4_р , найдём N – число деталей до подналадки.

Откуда:

N = 208 (c округлением до целого в меньшую сторону)

Ответ: после обработки N=208 деталей следует произвести подналадку станка из-за износа инструмента.

Задача № 28г

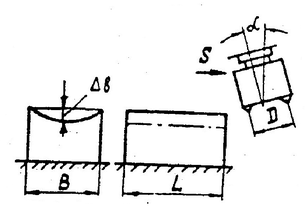

О пределить величину вогнутости Δ_в при торцевом фрезеровании планки, если ось фрезы расположена под углом a направлению подачи заготовки.

Дано:

a°=1,5°;

В, мм = 250 мм;

D, мм = 300 мм.

Решение:

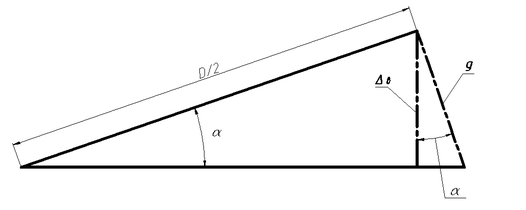

Изобразим треугольники характеризующие логику дальнейших вычислений (углы увеличены для наглядности)

Тогда получим:

cosa = Δ_B / g из чего следует: Δ_B = g*cosa

т.к. tga = g / (0.5*D) , то g= 0.5*D* tga ;

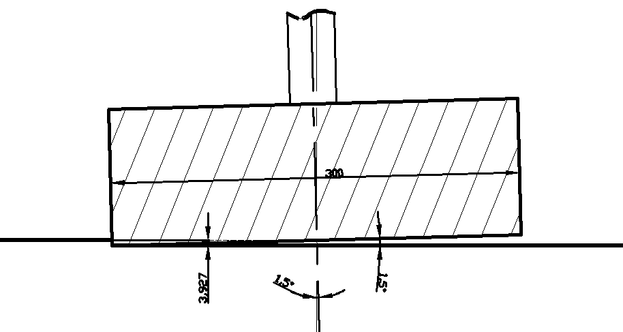

откуда Δ_B = g*cosa=0.5*D* tga*cosa=0.5*D* sina= 0.5*300*sin(1,5°) =  3,927 мм.

Ответ: величина вогнутости равна Δ_B = 3,927 мм.

Литература:

1. Справочник технолога-машиностроителя. В 2-х томах. Том 1/ Под ред. А.Г.Косиловой и Р.К. Мещерякова. – 4-е изд., перераб. и доп. – М.: Машиностроение, 1986. 656 с., ил.;

2.Технология машиностроения: В 2 т. Т 1. Основы технологии машиностроения: Учебник для вузов / В.М. Бурцев, А.С. Васильев, А.М. Дальский и др.; Под ред. А.М. Дальского. – М.: Изд-во МГТУ им. Баумана, 1999. – 564 с., ил.;

3. Точность механической обработки / В.С. Корсаков. – Машгиз, 1961 г.
