Формирование ЧМЦРС

Канальные частоты F₁, F₂ поступают на вход балансного модулятора 5.

Рис. 76

Многоканальный приемопередатчик радиорелейной линии с частотным разделением каналов и цифровым радиосигналом

Рис. 77 Интегральный многоканальный приемо-передатчик с частотным разделением каналов и цифровым ЧМ радиосигналом.

На рисунке 77 представлена функциональная схема связного многоканального приемо-передатчика с частотным разделением каналов и цифровым ЧМ сигналом. Основными элементами схемы являются: антенный переключатель АП, приемный модуль ПрМ, передающий модуль ПрД, схема идентификации кода СИК, синтезатор частоты СЧ, ключ питания и источник питания. Приемо – передатчик работает в диапазоне частот 336,2 – 339,2 МГц в котором каждому каналу соответствует своя рабочая несущая частота f_0i , с выходной мощностью 4 Вт. Приемный модуль работает в ждущем режиме, принимая через антенну, подключенную к нему через дуплексор, ЧМ цифровые информационные сигналы (ЦИС) отдельных каналов и аналоговые ЧМ сигналы запроса на передачу на несущей частоте f₀₃ = 10 МГц , в которых каждому i-ому каналу соответствует своя частота модуляции F_mi. ЦИС с выхода детектора приемного модуля поступают в каталог передаваемой информации, где они записываются и хранятся в схеме ПЗУ в отдельной строке для каждого канала. Сигналы запроса преобразуются в цифровой код канала (ЦКК) при помощи АЦП, с выхода которого код запроса поступает в схему идентификации кода (СИК), где он сравнивается с заранее записанными в ней кодами всех рабочих каналов.

В случае совпадения принятого кода запроса с одним из заранее записанных, он воспроизводится на выходе СИК, откуда поступает на синтезатор частот (СЧ) и каталог передаваемой информации (КПИ). При этом СЧ формирует на выходе гармоническое колебание поднесущей частоты соответствующего канала F_Пi=f_0i/16, которое поступает на ВЧ вход частотного модулятора (ЧМ), на другой, НЧ вход которого подается модулирующий ЦИС данного канала с выхода КПИ. ЧМ сигнал с выхода частотного модулятора умножается в 16 раз в умножителе частоты (УЧ) и после усиления в усилителе мощности (УМ) частотно модулированный сигнал (ЧМРС) поступает через дуплексор на вход антенны и излучается. Переключение антенны на выход передающего модуля осуществляется дуплексором при поступлении на него сигнала включения с выхода СИК, который формируется там одновременно с кодом канала запроса на другом выходе СИК, и подает постоянное напряжение питания на передающий модуль через ключ питания. В момент окончания передачи синхронизирующий сигнал генератора тактовых импульсов (ССГТИ) с выхода синтезатора частот «обнуляет» выходы СИК и КПИ, отключая напряжения питания передающего модуля и переключая антенну на вход приемного модуля. При этом постоянное напряжение источника U₀ остается подключенным к приемному модулю, СИК и СЧ, и восстанавливается ждущий режим приема.

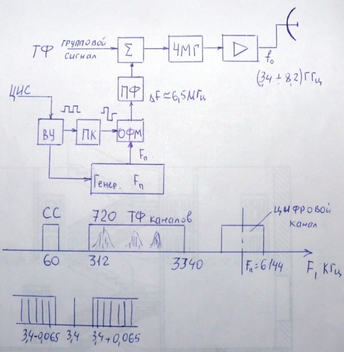

Функциональная схема РПД

Рис. 78

ВУ – видеоусилитель на его выходе получается усиленный цифровой сигнал

ОФМ – относительный фазовый модулятор.

62
