8. Инфрадин.

В ряде случаев приходится перестраивать приемник в очень широком диапазоне частот (1,5 – 30 МГц – КВ связь).

Если количество поддиапазонов велико, то в состав преселектора входит большое количество полосовых фильтров или переключаемых катушек индуктивности, а также большое количество коммутационных элементов высокого качества (они должны работать со слабыми сигналами).

В этом случае все наиболее мощные каналы побочного приема оказываются за пределами частотного диапазона приемника, поэтому их можно подавить простым полосовым фильтром, полоса пропускания которого равна рабочему диапазону приемника.

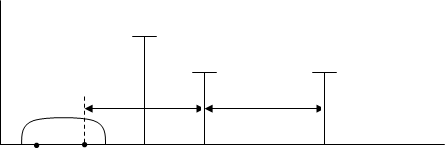

          АЧХ преселектора

Рекомендуемые материалы

Следует, что зеркальная помеха и помеха прямого прохождения оказываются за пределами частот приемника, следовательно, установив в преселекторе полосовой фильтр с полосой, равной - мы обеспечиваем подавление всех указанных побочных помех.

Недостатки:

1. Чтобы обеспечить хорошее подавление соседних помех используют двойное преобразование частоты, которое характеризуется малой второй промежуточной частотой. Инфрадин – это как правило структура с двухкратным преобразованием частоты.

2. Так как фильтр приемника имеет широкую полосу, то мощность помех очень большая, высока вероятность нелинейного режима работы УРЧ и смесителя. Чтобы исключить нелинейный режим приборы УРЧ используют с широким динамическим диапазоном.

3. Так как частота гетеродина очень велика, то становится и большой абсолютная нестабильность частоты гетеродина. Колебания частоты гетеродина приводит к колебанию промежуточной частоты.

                                   АЧХ УПЧ2

                                                            расширенная АЧХ

                                                     спектр сигнала

Если Вам понравилась эта лекция, то понравится и эта - Специальные мероприятия в системе связей с общественностью. Формы подачи информационно-новостных материалов.

Чтобы исключить искажения спектра сигнала при колебаниях промежуточной частоты приходится расширять полосу пропускания фильтра УПЧ2, при этом снижается степень подавления соседних помех, увеличивается мощность шума в полосе пропускания, следовательно, снижается отношение с/ш на выходе линейного тракта, что ведет к потере чувствительности.

Чтобы уменьшить абсолютную нестабильность частоты генератора применяют дорогостоящий синтезатор частоты.

Инфрадины широко применяются в коротковолновых связях.
