Калибры – средства измерительного контроля, предназначенные для проверки соответствия действительных размеров, формы и расположения поверхностей деталей заданным.

Калибры применяют для контроля деталей в массовом и серийном производствах. Калибры бывают нормальные и предельные.

Нормальный калибр – однозначная мера, которая воспроизводит среднее значение (значение середины поля допуска) контролируемого параметра. При использовании нормального калибра о годности детали судят по зазорам между контурами детали и калибра. Оценка зазора и, следовательно, результаты контроля в значительной мере зависят от квалификации контролера и имеют субъективный характер.

Предельные калибры обеспечивают контроль по наибольшему и наименьшему предельным значениям параметров. Предельные калибры применяют для проверки размеров гладких цилиндрических и конических поверхностей, глубины и высоты уступов, параметров резьбовых и шлицевых поверхностей деталей. Изготавливают также калибры для контроля расположения поверхностей деталей, в том числе – нормированных зависимыми допусками.

При контроле предельными калибрами деталь считается годной, если проходной калибр под действием силы тяжести проходит, а непроходной калибр не проходит через контролируемый элемент детали. Результаты контроля практически не зависят от квалификации оператора.

Калибры для контроля гладких цилиндрических деталей нормированы следующими стандартами:

· ГОСТ 2015-84 «Калибры гладкие нерегулируемые. Технические требования»;

· ГОСТ 5939-51 «Калибры предельные гладкие для отверстия менее 1 мм. Допуски»;

· ГОСТ 14807-69 – ГОСТ 14826-69 «Калибры-пробки гладкие диаметром от 1 до 360 мм. Конструкция и размеры»;

Рекомендуемые материалы

· ГОСТ 18358-93 – ГОСТ 18369-93 «Калибры-скобы для диаметров от 1 до 360 мм. Конструкция и размеры»;

· ГОСТ 24852-81 «Калибры гладкие для размеров свыше 500 мм до 3150 мм. Допуски»;

· ГОСТ 24853-81 «Калибры гладкие для размеров до 500 мм. Допуски».

По конструкции калибры для контроля сопрягаемых поверхностей (гладких, шлицевых, резьбовых) делятся на пробки и скобы (вместо скоб могут применяться кольца или втулки). Для контроля отверстий используют калибры-пробки, для контроля валов – калибры-скобы.

По назначению калибры делятся на рабочие и контрольные.

Рабочие калибры предназначены для контроля деталей в процессе их изготовления. Такими калибрами пользуются рабочие и контролеры ОТК на предприятиях.

Комплект рабочих предельных калибров для контроля гладких цилиндрических поверхностей деталей включает:

· проходной калибр (ПР), номинальный размер которого равен наибольшему предельному размеру вала или наименьшему предельному размеру отверстия;

· непроходной калибр (НЕ), номинальный размер которого равен наименьшему предельному размеру вала или наибольшему предельному размеру отверстия.

Для всех калибров устанавливают допуски на изготовление, а для проходного калибра, который при контроле детали изнашивается более интенсивно, дополнительно устанавливают границу износа.

Контрольные калибры предназначены для контроля рабочих калибров-скоб. В комплект контрольных калибров входят три калибра, выполненные в виде шайб:

· контрольный проходной калибр (К-ПР);

· контрольный непроходной калибр (К-НЕ);

· калибр для контроля износа проходного калибра (К-И).

Необходимым условием конструирования калибров является соблюдение «принципа подобия», или принципа Тейлора. Согласно данному принципу проходной калибр должен быть прототипом сопрягаемой детали с длиной, равной длине соединения, и обеспечивать комплексный контроль (размера, формы и при необходимости расположения поверхностей детали). Непроходной калибр должен обеспечивать контроль собственно размеров детали, значит, должен иметь малую длину контактных поверхностей, чтобы контакт приближался к точечному.

Для построения схем расположения полей допусков необходимы номинальные размеры калибров, которые соответствуют предельным размерам контролируемой калибром поверхности отверстия или вала.

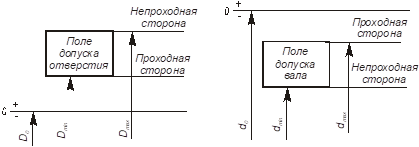

Рис. Схема определения номинальных размеров проходных

и непроходных калибров

Расположение полей допусков калибров по ГОСТ 24853 зависит от номинального размера детали (до 180 мм и свыше 180 мм) и квалитета (6,7,8 и от 9 до 17).

Стандартом установлены следующие допуски на изготовление калибров:

· Н – допуск на изготовление калибров для отверстия;

· Н_s – допуск на изготовление калибров со сферическими измерительными поверхностями (для отверстия);

· Н₁ – допуск на изготовление калибров для вала;

· Н_р – допуск на изготовление контрольного калибра для скобы.

Износ проходных калибров ограничивают значениями:

· Y – допустимый выход размера изношенного проходного калибра для отверстия за границу поля допуска изделия;

· Y₁ – допустимый выход размера изношенного проходного калибра для вала за границу поля допуска изделия.

Для всех проходных калибров поля допусков сдвинуты внутрь поля допуска детали на величину Z для калибров-пробок и Z₁ для калибров-скоб. Такое расположение поля допуска проходного калибра, подверженного износу, позволяет повысить его долговечность, хотя увеличивает риск выбракования годных деталей новым калибром.

Исполнительным называется размер калибра, по которому изготавливается новый калибр. При определении исполнительного размера пользуются правилом: за «новый» номинальный размер принимают предел максимума материала с расположением поля допуска «в тело» калибра. На чертежах рабочих калибров-пробок и контрольных калибров обозначают наибольший размер с отрицательным отклонением, равным ширине поля допуска, для калибров-скоб – наименьший размер с положительным отклонением.

При подсчете исполнительных размеров калибров (размеры, проставляемые на чертеже) необходимо пользоваться следующими правилами округления:

а) округление размеров рабочих калибров для изделий квалитетов IT15 – IT17 следует производить до целых микрометров;

б) для изделий квалитетов IT6 – IT14 и всех контрольных калибров размеры следует округлять до значений, кратных 0,5 мкм, при этом допуск на калибры сохраняется;

в) размеры, оканчивающиеся на 0,25 и 0,75 мкм, следует округлять до значений, кратных 0,5 мкм, в сторону уменьшения допуска изделия.

На эскизах рабочих калибров следует указывать:

· исполнительные размеры;

· допуски формы, а при необходимости и расположения калибров. Числовые значения допусков формы выбирают из ГОСТ 24853 в зависимости от квалитета допусков изделий;

· шероховатость поверхности. Числовое значение высотного параметра шероховатости следует согласовать с минимальным допуском макрогеометрии; оно не должно превышать регламентируемое ГОСТ 2015;

· другие размеры, необходимые для изготовления;

· твердость рабочих поверхностей в соответствии с требованиями ГОСТ 2015;

· маркировку калибров.

При маркировке на поверхность калибра или его ручку (для калибра-пробки) наносят:

· номинальный размер поверхности, для контроля которой предназначен калибр;

· буквенное обозначение поля допуска контролируемой поверхности;

· тип калибра (ПР, НЕ, К-ПР и т. д.);

· числовые значения предельных отклонений (в миллиметрах) в соответствии с полем допуска контролируемой поверхности;

Вам также может быть полезна лекция "17 Прекращение деятельности кредитной организации".

· товарный знак завода-изготовителя.

·

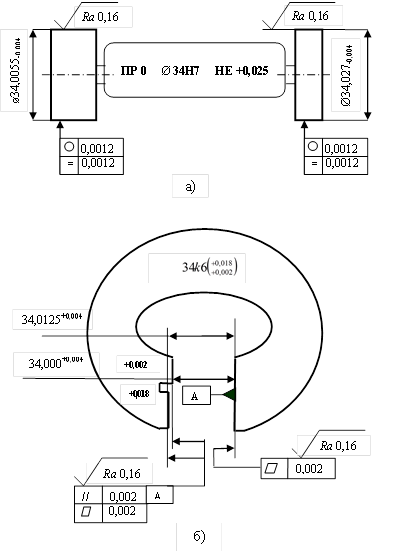

Эскизы рабочих калибров:
