Сверхпереходные эдс и индуктивность

§7 сверхпереходные эдс и индуктивность

У явнополюсных СМ (гидрогенератор) на роторе, кроме обмотки возбуждения, находятся продольная и поперечная успокоительные обмотки.

1d – продольная успокоительная обмотка;

1q – поперечная успокоительная обмотка.

Успокоительные обмотки выполняются в виде стержней, закороченных с обоих концов. Источники и токи нормальных режимов отсутствуют. У неявнополюсных машин (турбогенераторы) как таковых успокоительных обмоток нет, их роль выполняют проводники, замкнутые контуры, появляющиеся в массивном теле ротора.

Назначение успокоительных обмоток: гашение свободных колебаний (качаний ротора). Во время ПП в обмотках ротора, а также в самом роторе, наводятся свободные токи. При взаимодействии их с магнитным полем статора появляется успокоительный момент, стремящийся восстановить синхронную скорость вращения генератора.

Наличие успокоительных обмоток уменьшает электрическую несимметрию ротора во время ПП.

При резком изменении режима появляется ток реакции статора.

Рекомендуемые материалы



 – реакция статора;

 – ответная реакция ротора.

Реакция статора и ответная реакция ротора направлены встречно.

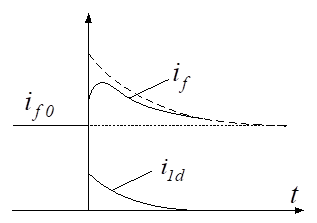

При внезапном изменении режима, в обмотках статора появляются  и , и создаются потоки реакции якоря. Вследствие этого, в обмотках ротора наводятся свободные токи, которые создают потоки, направленные навстречу изменения реакции якоря.

При наличии демпферных обмоток, компенсация реакции статора продольной оси машины, обеспечивается токами не только в обмотке возбуждения, но и в демпферных обмотках. Внезапное приращение  вызовет ответную реакцию ротора, которая образуется из приращений потоков обмотки возбуждения и продольной (демпферной).

Баланс результирующих потокосцеплений должен сохраниться неизменным.

(о.в.)                 ,                            (1)

(п.д.о.)             .                            (2)

Приравняв левые части (1) и (2), получим соотношение между токами обмотки возбуждения  и продольной демпферной обмотки :

                                        ,                                           (3)

 – скачок тока возбуждения, приведенный к статору;

 – начальный ток продольной демпферной обмотки, приведенный к статору;

 и  – реактивности рассеяния обмоток возбуждения и продольной демпферной.

Из (3) следует, что чем меньше рассеяние обмотки возбуждения, тем больше наведенный в ней ток, и тем больше ее участие в создании ответной реакции ротора.

По аналогии с машиной без демпферных обмоток, для машины с демпферными обмотками:

,

 – сверхпереходное сопротивление по продольной оси СГ.

                                             .

,

 – сверхпереходное сопротивление по поперечной оси СГ.

Напряжения:



Люди также интересуются этой лекцией: Туризм и спортивно-оздоровительный сервис.

 и  – сверхпереходные ЭДС.

Приставка «сверх» показывает, что эти величины учитывают влияние демпферных обмоток. Эти ЭДС сохраняются в начальный момент переходного процесса неизменными.

При трехфазном коротком замыкании на выводах генератора:

                                     .

Для неявнополюсной машины: .
