3.5 Зубчатые передачи

3.5.1 Общие сведения и классификация

В современном машиностроении и приборостроении наиболее распространенным типом механических передач являются зубчатые. Зубчатые передачи предназначены для передачи движения с соответствующим изменением угловой скорости (момента) по величине и направлению. В этих передачах движение передается с помощью зацепления пары зубчатых колес (рис. 3.4). Меньшее из зубчатых колес сцепляющейся пары называется шестерней, а большее колесом. Термин «зубчатое колесо» относится как к шестерне; так и к колесу. Буквенные обозначения, общие для обоих зубчатых колес сцепляющейся пары, отмечают индексом 1 для шестерни и индексом 2 для колеса (например, число зубьев z₁ и z₂).

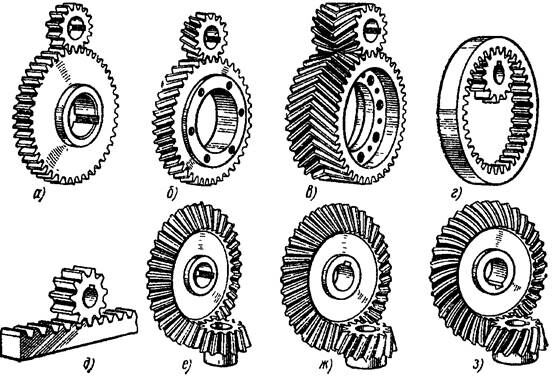

Рис. 3.4

Оценка и применение. Из всех видов передач зубчатые имеют наименьшие габаритные размеры и потери на трение. Коэффициент потерь мощности одной зубчатой пары при тщательном выполнении и надлежащей смазке не превышает обычно 0,01; зубчатые передачи используют при мощностях, начиная от ничтожно малых (в приборах) до измеряемых десятками тысяч киловатт. Передаваемые моменты достигают 5 х 106 Нм. Диаметры колес судовых установок, например, в передачах на гребной винт достигают 6 м. Зубчатые передачи могут работать в самых разнообразных условиях с окружными скоростями от ничтожно малых до 150 м/с и обеспечивают передачу движения между произвольно расположенными в пространстве валами без проскальзывания (или, как будет сказано ниже, с постоянным передаточным отношением).

Преимущества зубчатых передач:

- надежность работы в широком диапазоне нагрузок и скоростей;

- компактность; долговечность;

Рекомендуемые материалы

- высокий КПД (0,96–0,99);

- сравнительно малые нагрузки на валы и подшипники;

- постоянство передаточного отношения; простота обслуживания.

Недостатки:

- высокие требования к точности изготовления и монтажа;

- шум при больших скоростях; большая жесткость, не позволяющая компенсировать динамические нагрузки.

Зубчатые передачи и колеса классифицируют по следующим признакам.

По взаимному расположению геометрических осей валов зубчатых колес:

- цилиндрические – при параллельных осях, зацепление может быть как внешним, так и внутреним (см. рис. 3.4, а, б, в, г);

- конические – при пересекающихся осях (см. рис. 3.4, е, ж, з);

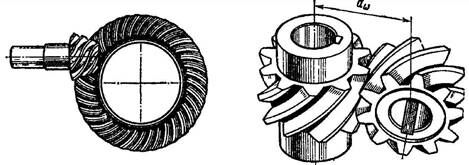

- гипоидные конические передачи – при перекрещивающихся осях (рис. 3.5);

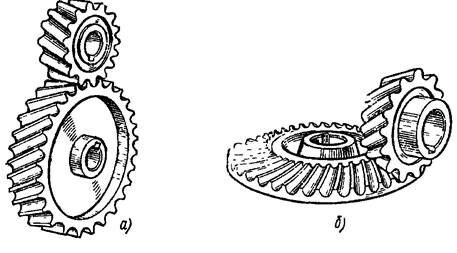

- винтовые – цилиндрические передачи с перекрещивающимися

осями (рис. 3.6).

Рис. 3.7                                             Рис. 3.7

Рис. 3.7

Для преобразования вращательного движения в поступательное и наоборот применяется реечная передача (см. рис. 3.4, д), которая является частным случаем цилиндрической зубчатой передачи. Рейку рассматривают как колесо, диаметр которого обращается в бесконечность.

По расположению зубьев относительно образующей колес:

- прямозубые (см. рис. 3.4, а, г, д, е), косозубые (см. рис. 3.4, 6, ж);

- шевронные (см. рис. 3.4, в);

- с криволинейными зубьями (см. рис. 3.4, з).

При переходе от прямозубых передач к непрямозубым повышается плавность работы, уменьшается шум и увеличивается нагрузочная способность. Поэтому указанные передачи используют при более высоких скоростях и передаче больших моментов.

По форме бокового профиля зубьев:

- эвольвеитиые;

- циклоидальные;

- круговые (зацепление Новикова).

В современном машиностроении широко применяется эвольвентное зацепление. Циклоидальное зацепление в настоящее время сохранилось в приборах и часах. М. Л. Новиков предложил принципиально новое зацепление, в котором боковой профиль зуба очерчен дугами окружностей. Это зацепление (рис. 3.7) возможно лишь при косых зубьях (цилиндрическая    передача–рис.   3.7, а,   коническая – рис. 3.7, б). Благодаря высокой несущей способности зацепление М. Л. Новикова весьма перспективно.

По конструктивному исполнению различают:

- открытые передачи;

- закрытые передачи.

В открытых передачах зубья колес работают всухую или периодически смазываются пластичным смазочным материалом и не защищены от внешней среды. Закрытые передачи размещают в специальном корпусе, защищенном от проникновения пыли извне, с постоянным смазыванием погружением (из масляной ванны корпуса) или проточным смазыванием мест зацепления зубьев.

3.5.2 Прямозубые цилиндрические передачи

Часть зубчатого колеса, содержащая все зубья, связанные друг с другом прилегающей к ним поверхностью тела зубчатого колеса, называется зубчатым венцом.

3.5.2.1 Геометрические характеристики зубчатого венца

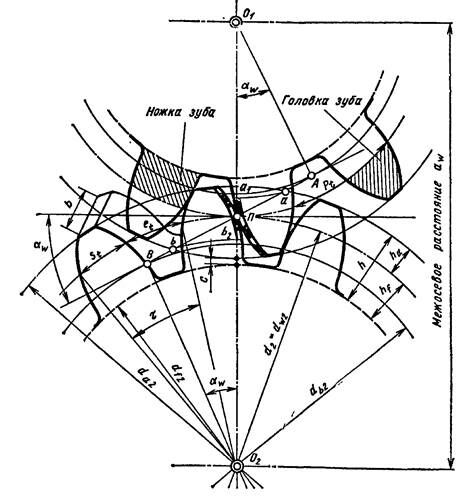

Геометрию зубчатого венца характеризуют концентрическими окружностями с центром на оси зубчатого колеса, лежащими в торцовом сечении. Различают делительную, основную, вершин зубьев, впадин и другие концентрические окружности зубчатого колеса, принадлежащие соответственно поверхностям делительной, основной, вершин зубьев, впадин и другим соосным поверхностям зубчатого колеса. Им соответствуют диаметры концентрических окружностей: делительный d, основной d_b, вершин зубьев d_n, впадин d₁ и др. (рис. 3.8). Кроме перечисленных окружностей отдельно рассмотрим понятие начальной окружности, диаметр которой обозначается dω.

Рис. 3.8

Начальными называют концентрические окружности, проходящие через полюс П, которые в процессе зацепления перекатываются одна по другой без скольжения. При изменении в допустимых пределах межосевого расстояния a_ω меняются и диаметры начальных окружностей шестерни и колеса, Следовательно, у пары зубчатых колес может быть множество начальных окружностей, которые определяются в результате монтажа. У отдельно взятого колеса начальной окружности не существует.

Согласно рис. 3.8 межосевое расстояние

a_ω = 0,5 (d_ω1 + d_ω2) = 0,5d_ω1 (1 + u₁₂).          (5.1)

Делительной называют концентрическую окружность, по которой в процессе изготовления зубчатого колеса про-изводится деление цилиндрической заготовки на г равных частей (технологическая окружность). Ее диаметр d вычислим из выражения

πd = zР_t,                                                        (5.2)

где P_t – делительный окружной шаг зубьев, т. е. расстояние между одноименными профилями соседних зубьев по дуге делительной концентрической окружности зубчатого колеса; z – число зубьев нарезаемого колеса.

Делительная окружность принадлежит отдельно взятому колесу. При изменении межосевого расстояния ее диаметр d остается неизменным. Делительные окружности совпадают с начальными, если межосевое расстояние aw пары зубчатых колес равно сумме радиусов делительных окружно-стей, т. е.

Выражение (5.2) запишем в виде

d = P_t z / π; m_t= P_t / π; d = m_tz,                                         (5.3)

где m_t – окружной делительный модуль зубьев; является основным расчетным параметром и представляет собой рациональное число Р_t /π.

Таким образом, окружным делительным модулем mt зубьев называется линейная величина, в π раз меньшая делительного окружного шага (ГОСТ 16530–70). Если выражение (5.3) записать в виде m_t = d / z, то окружной делительный модуль можно рассматривать как часть диаметра делительной окружности, приходящейся на один зуб. Модуль измеряют в миллиметрах.

Модуль является основной характеристикой размеров зубьев и используется для расчетов и измерения зубчатых колес. Для пары зацепляющихся колес модуль должен быть одинаковым. Для обеспечения взаимозаменяемости зубчатых колес и унификации зуборезного инструмента значения m_t регламентированы СТ СЭВ 310–76. Ряд 1-й: 1; 1,25; 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 16; 20... . Ряд 2-й: 1,125; 1,375; 1,75; 2,25; 2,75; 3,5; 4,5; 5,5; 7; 9; 11; 14; 18; 22... . При назначении модулей 1-й ряд следует предпочитать 2-му.

Из изложенного видно, что диаметр делительной окружности зубчатого колеса равен произведению числа зубьев на стандартный модуль.

Окружной шаг зубьев по делительной окружности равен сумме толщины зуба s_t и ширины впадины e_t:

Для пары сцепляющихся колес окружной делительный шаг должен быть одинаковым. Толщина зубьев s_t и ширина впадин e_t теоретически равны между собой. Практически между зацепляющимися зубьями имеется небольшой боковой зазор, определяемый предельными отклонениями размеров, который компенсирует возможные неточности изготовления и изменение линейных размеров в результате нагревания колес.

Основной шаг Р_b измеряется по основной окружности. На основании третьего свойства эвольвенты расстояние по нормали между одноименными профилями соседних зубьев равно шагу Р_b. Из треугольника 0₁АП или O₂ВП (см. рис. 3.8) можно записать, что

d_b1=d₁cosα_ω; zP_b = zP_tcosα_ω                                  (5.4)

P_b = P_tcosα_ω.                                                             (5.5)

Угловым шагом зубьев m называют центральный угол концентрической окружности зубчатого колеса, равный 2π/z, или 360°/z.

Делительная окружность делит зуб на головку и ножку, высота которых соответственно обозначается h_a и h_f. При этом принимают h_a = m_t, h_f = 1,25 mt, откуда высота зуба h = h_a + h_f= 2,25m_t. Разница в высоте ножек зубьев одного колеса и высоте головок зубьев другого необходима для образования радиального зазора с:

c = h_f – h_a = 0,25m_t.

Наибольшее расстояние между торцами зубьев колеса называется шириной венца и обозначается b.

Основные  параметры прямозубых  колес,  выраженные через модуль, следующие:

параметры отдельно взятого зуба

P_t = πm_t; s_t = e_t = πm_t/2; h = 2,25m_t;

h_a = m_t; h_f  = l,25m_t; c = 0,25m_t;

концентрические окружности колеса

d = m_tz; d_a = d + 2h_a = m_tz + 2m_t = m_t (z + 2);

d_f = d – 2h_f = m_tz – 2,5m_t = m_t (z – 2,5);                        (5.6)

межосевое расстояние пары колес

α_ω = (d₁ + d₂)/2 = d₁ (u₁₂ + 1 )/2 =

= m₁z₁ (u₁₂+ l)/2 = m₁z_∑/2,                                          (5.7)

где z_∑ = z₁ + z₂ – суммарное число зубьее.

Зная z_∑, определяют число зубьев шестерни z₁ = z_∑ / (u₁₂ + 1) и колеса z₂ = z_∑  – z₁.

По формуле (5.4) диаметр основной окружности d_b = d cos α_ω, a по формуле (5.6) диаметр окружности впадин d_f  = m_t (z – 2,5).

Приравняв эти выражения, получим

d cos α_ω = m_t (z – 2,5); m_tz cos α_ω = m_t (z – 2,5);

z = 2,5 / (1 - cos α_ω) = 2,5 / (1 - cos 20°) ≈ 42.

Следовательно, если число зубьев колеса больше 41, то диаметр основной окружности меньше диаметра окружности впадин, и весь профиль зуба может быть очерчен по эвольвенте. Если же z < 41, то диаметр основной окружности больше диаметра окружности впадин, и только часть профиля зуба» лежащая за пределами основной окружности, очерчивается по эвольвенте. Часть профиля зуба, лежащая внутри основной окружности, очерчивается по переходным кривым, не отвечающим требованиям основной теоремы зацепления.

3.5.2.2 Особенности зацепления

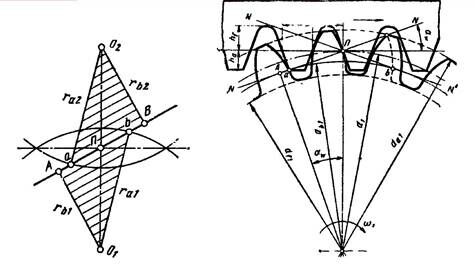

Активная линия зацепления. Как указывалось выше, линией зацепления зубчатой передачи является отрезок АВ, который представляет траекторию общей точки контакта двух сопряженных зубьев за период их зацепления (см. рис. 3.8). При этом отрезок АВ определяет предельную длину линии зацепления. При внешнем зацеплении эволь-вентные профили являются сопряженными только в пределах отрезка АВ линии зацепления, ограниченного точками касания с основными окружностями (точки A и В получены путем восстановления перпендикуляров к производящей прямой соответственно из центров О₁ и O₂). Таким образом, за пределами линии зацепления нарушается основная теорема зацепления.

Активной линией зацепления называется отрезок ab, представляющий собой часть линии зацепления АВ. Активная линия зацепления отсекается на прямой АВ окружностями вершин сопряженных зубьев. Длина активной линии зацепления обозначается буквой g_a.

Активная поверхность и профиль зуба. Активной поверхностью зуба называется часть боковой поверхности зуба, на которой происходит взаимодействие с боковой поверхностью зуба парного колеса.

Активным профилем зуба называется часть профиля зуба, соответствующая активной поверхности. Таким образом, профиль головки зуба полностью участвует в зацеплении сопряженного зуба. Профиль же ножки зуба не весь участвует в зацеплении. Тот участок профиля, на котором происходит фактическое касание сопряженных зубьев, и является его активной частью.

Чтобы определить границу активного участка профиля (его верхнюю и нижнюю точки), нужно на ножке зуба найти точку, сопряженную с вершиной парного зуба. Следовательно, чтобы найти активные участки профилей зубьев обоих колес, нужно через начало и конец активной линии зацепления (через точки а и b) провести дуги: из центра О₁ радиусом О_1а до встречи с профилем зуба в точке a₁, а через точку b из центра O₂ радиусом О_2b до встречи со своим профилем зуба в точке b₂ (см. рис. 3.8),

Понятие об интерференции. Увеличение активных профилей зубьев возможно вследствие увеличения диаметров окружностей вершин. Однако если окружность вершин одного из зубчатых колес будет пересекать линию зацепления за предельными точками А или В, то произойдет явление интерференции зубьев, при ко тором профиль головки зуба одного колеса накладывается на профиль ножки зуба второго колеса за пределами линии зацепления (рис. 3.9). Произойдет заклинивание колес.

Рис. 3.9

Для колес с внешним зацеплением интерференция (заклинивание) отсутствует при следующем соотношении чисел зубьев колес:

z₁......      13        14        15    17 и более

z₂........      <17    <27    <48   Любое

Для колес с внутренним зацеплением эти соотношения получают следующие значения:

z₁. ... .  17   18     20   24    25    27 ... 29        80

z₂ . .  . . ∞ >144 >60 >38 >35 > (z₁+8)  > (z₁+7)

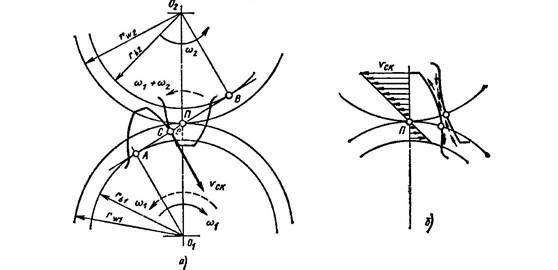

Скольжение и трение в зацеплении. В точке контакта С (рис. 3.10, а) наблюдается перекатывание и скольжение зубьев. Скорость скольжения v_ск можно определить из выражения v_ск = e (ω₁ ± ω₂), из которого видно, что скорость скольжения в произвольной точке касания двух сопряженных профилей пропорциональна расстоянию е этой тонки от полюса зацепления. В полюсе она равна нулю, а при перекоде через полюс меняется знак.

Скорость скольжения колес внутреннего зацепления (при прочих равных условиях) будет меньше, чем скорость скольжения колес внешнего зацепления. Особенно большая разница в скорости скольжения получается при передаточном отношении, близком к единице.

Рис. 3.10

Переходя от линии зацепления к поверхности зубьев (рис. 3.10, 6), отметим, что максимальное скольжение наблюдается на ножках и головках зубьев; на начальной окружности оно равно нулю и изменяет направление. Скольжение сопровождается трением. Трение является причиной потерь в зацеплении и изнашивания зубьев. У ведущих зубьев силы трения направлены от начальной окружности, а у ведомых – наоборот.

Коэффициент перекрытия. Для обеспечения непрерывной безударной работы передачи необходимо, чтобы выход из зацепления одной пары зубьев упреждался входом в зацепление следующей пары зубьев. Это свойство зубчатых передач характеризуется коэффициентом перекрытия, который в общем виде можно записать

ε_γ = ε_α + ε_β;

где ε_α – коэффициент торцового перекрытия; ε_β – коэффициент осевого перекрытия.

Прямозубые передачи характеризуются только коэффициентом торцового перекрытия. Косозубые передачи характеризуются тем и другим коэффициентами перекрытий

Перейдем к рассмотрению определения величины коэффициента торцового перекрытия.

Коэффициентом торцового перекрытия зубчатой передачи называется отношение угла торцового перекрытия зубчатого колеса передачи к его угловому шагу:

ε_α = φ_α / τ,                                                                                       (5.8)

где φ_α – угол торцового перекрытия зубчатого колеса, под которым понимают угол поворота зубчатого колеса передачи от положения входа зуба в зацепление до выхода его из зацепления; τ – угловой шаг передачи.

Подставляя в формулу (5.8) значения

получим ε_α = g_α / (πm_t cosα_ω).

Из формулы (4.6) следует, что Р_b = P_t cosα_ω , a πm_t = P_t

Окончательно можно записать

ε_α = g_α / Р_b                                                                                   (5.9)

Для прямозубых передач рекомендуется ε_α ≥ 1,2.

Полученное выражение (5.9) имеет ограниченное применение, так как может использоваться только при наличии графических построений зацепления. Для аналитического метода определения коэффициента торцового перекрытия ε_α воспользуемся рис. 3.10, из которого следует

g_α  = ab = aП+Пb=(aB – BП) + (bA – АП);

g_α = bA+aB-AB; bА = sqrt(r²_а1 – r²_b1);

AB=r₁ sinα_ω + r₂ sinα_ω = α_ω sinα_ω.

Следовательно, окончательно можно записать

ε_α = (sqrt(r²_а1 – r²_b1) + sqrt(r²_а2 – r²_b2) - α_ω sinα_ω) / πm_t cosα_ω.

Формулой (5.10) можно пользоваться для определения коэффициента торцового перекрытия εα в случае неподрезанных зубьев как нормальных, так и исправленных колес.

В расчетной практике пользуются приближенной формулой

ε_α = [1,88 - 3,2 (1/z₁ ± 1/z₂)] cosβ                                                 (5.11)

здесь знак «плюс» для внешнего, «минус» для внутреннего зацепления. Из формулы (5.11) видно, что величина ε_α зависит от числа зубьев z и угла наклона зубьев β (в случае косозубых колес). Поэтому выгодно применять колеса с большим числом зубьев или при заданном диаметре d колеса с малым модулем m_t. С увеличением β растет окружной шаг Р_bt а длина активной линии зацепления g_α остается неизменной. При этом εα уменьшается,  что является одной из причин ограничения угла β.

Зацепление эвольвентного зубчатого колеса с рейкой.

При увеличении числа зубьев до бесконечности колесо превращается в рейку, а эвольвентный профиль зуба в прямолинейный, нормальный  к линии  зацепления  (рис. 3.11).

Рис. 3.11

Зубья прямобочной рейки имеют вид трапеции с углом 2α между боковыми сторонами. Прямая, проходящая через полюс зацепления и перекатывающаяся без скольжения по начальной окружности зубчатого колеса, называется начальной прямой. Шаг рейки P_t, измеренный в направлении, параллельном начальной прямой, в любом месте по высоте зуба есть постоянная величина.

3.5.2.3 Силы в зацеплении прямозубых передач

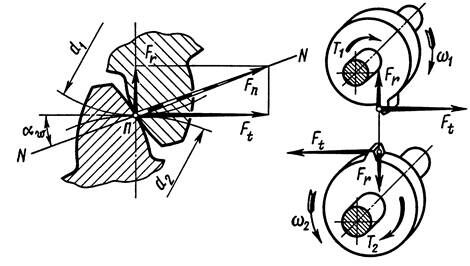

Силы взаимодействия между зубьями принято определять в полюсе зацепления П. (рис. 3.12). Распределенную по контактным линиям нагрузку в зацеплении заменяют равнодействующей F_n, которая направлена по линии давления (зацепления) NN. Силами трения в зацеплении пренебрегают, так как они малы. Для расчета зубьев, валов и опор силу F_n раскладывают на составляющие:

окружная сила

радиальная сила

где Т₂ — вращающий момент на колесе; а_ω = 20° — угол зацепления.

На ведомом колесе направление силы F_t совпадает с направлением вращения, на ведущем — противоположно ему.

Рис. 3.12

3.5.3 Косозубые цилиндрические передачи

3.5.3.1 Общая характеристика и применение

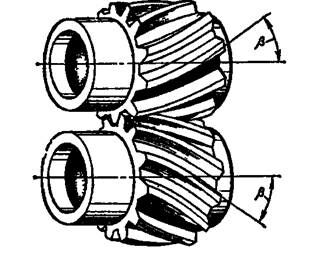

Цилиндрические колеса, у которых зубья расположены по винтовым линиям на делительном цилиндре, называются косозубыми. При этом шаг винтовой линии зуба по делительному цилиндру весьма значителен по сравнению с шириной венца, и криволинейность зуба малозаметна (рис. 3.13). У пары сопряженных косозубых колес с внешним зацеплением углы наклона зубьев относительно образующей делительного цилиндра β равны по величине, но противоположны по направлению. Одно колесо левое, другое – правое.

Рис. 3.13

Косозубые колеса нарезают тем же инструментом, что и прямозубые, методом копирования (на фрезерных станках) или методом обкатки (на зубодолбежных или зубофрезерных станках). Наклон зуба получают поворотом инструмента на угол α.

Преимущeства косозубых передач заключаются в следующем:

- высокая плавность зацепления (тем выше, чем больше угол β);

- сниженные шум и дополнительные динамические нагрузки;

- более высокая нагрузочная способность.

Недостатком косозубых передач является наличие осевой силы F_α стремящейся сдвинуть колесо с валом вдоль его оси и требующей осевой фиксации вала.

Косозубую передачу применяют в ответственных механизмах при средних и высоких скоростях.

3.5.3.2 Основные геометрические параметры

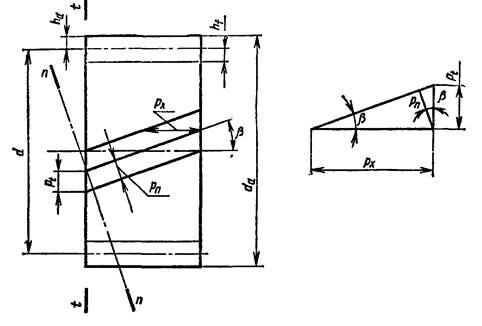

У косозубого колеса (рис. 3.14) расстояние между зубьями можно измерить в торцовом или окружном t – t и нормальном n – n аправлениях, В первом случае получим окружной шаг P_t, во втором – нормальный шаг Р_n. Различными в этих направлениях будут и модули зубьев: mt = Р_t/π – окружной модуль зубьев, т. е. линейная величина, в я раз мень-

Рис. 3.14

шая окружного шага зубьев;   т_п = Pn/π — нормальный модуль зубьев.

Согласно рис. 3.14.

следовательно

Профиль косого зуба в нормальном сечении соответствует исходному контуру инструментальной рейки и, следова­тельно, совпадает с профилем прямого зуба т = m_n. Нор­мальный модуль должен соответствовать СТ СЭВ 310—75 и является исходной величиной при расчетах геометри­ческих параметров.

Диаметр делительной и начальной окружности

Высота головки косого зуба h_α и ножки h₁:

Диаметр окружности вершин

Диаметр окружности впадин

d_f = d — 2,5m.

Межосевое расстояние

a_w = (d₁ + d₂)/2 = т_п (z₁ + z₂) / 2 cos β == m_nz_∑/ (2 cos β).

Рис. 3.15

В косозубых передачах, меняя величину угла β, мож­но плавно менять диаметры начальных окружностей ко­лес, что позволяет обеспечить стандартное значение α_w с большей точностью.

В косозубых передачах осе­вой шаг Р_х представляет со­бой  расстояние между одноименными линиями соседних витков зубьев по линии пере­сечения плоскости осевого сечения зубчатого колеса с его делительной поверхностью.

Прямозубую передачу можно рассматривать как част­ный случай косозубой, у которой β — 0, Р_х == 0 и, следо­вательно, т = т_п = mt, Р = Р_п = Pt. Длина зуба косо-зубого колеса b = b_w/cos β, где b_w — ширина колеса.

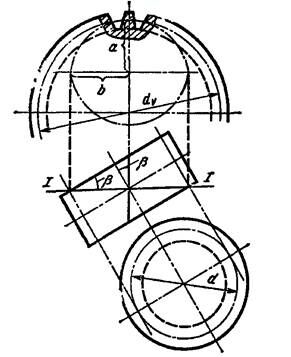

Эквивалентное колесо. Сопротивление усталости при изгибе косого зуба определяется его размерами в нормаль­ном сечении. В соответствии с этим расчет косозубых колес ведут, используя параметры эквивалентного прямозубого колеса, полученного из следующих условий. Делительная окружность косозубого колеса в нормальном сечении I — I (рис. 4.34) образует эллипс с полуосями.

Радиус кривизны эллипса в зоне малой полуоси

откуда диаметр эквивалентного колеса

 Подставляя в эту формулу значения d и dv, получим выражение эквивалентного числа зубьев zv:

z_vm_n = m_tz/cos² β = mnz/cos3 β;   z_v = z  / cos³ β,

где z — действительное число зубьев косозубого колеса.

Рис. 3.16

3.5.3.3 Силы в зацеплении

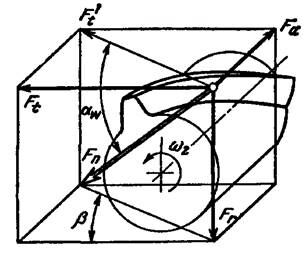

В косозубой передаче нормальная сила F_n направлена под уг лом β к торцу колеса (рис. 3.16). Разложив F_n на составляющие, получим окружную силу



радиальную силу



осевую силу

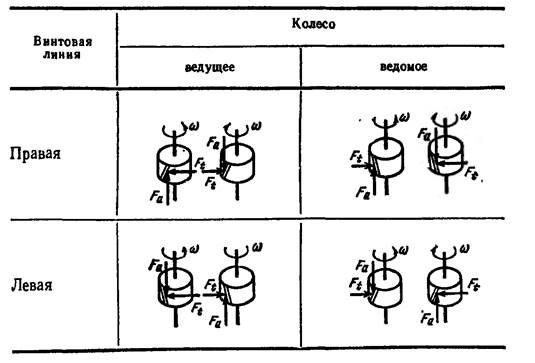

При определении направлений сил учитывают направление вращения колес, направление наклона зуба (правое или левое) и функциональное назначение колеса (ведущее или ведомое). Направление осевой F_a и окружной F_t сил в   зависимости  от  перечисленных  факторов   показано   в таблице 3.2.

Таблица 3.2



Осевая сила F_a дополнительно нагружает подшипники, возрастая c увеличением β.

3.5.3.4 Особенности косозубого зацепления

В отличие от прямозубой, в косозубой передаче зубья входят в зацепление не сразу по всей длине, а постепенно, в результате чего в зацеплении находятся несколько пар зубьев. Это приводит к уменьшению нагрузки на один зуб.

3.17

Нагрузка между зубьями распределяется пропорционально длинам контактных линий 1, 2, 3 (риc. 3.17, б). На боковой поверхности косого зуба линия контакта располагается под некоторым углом λ к образующей делитель-ного цилиндра (рис. 3.17, а), который увеличивается с ростом β. Это свойство косозубой передачи учитывается введением в выражение расчетной нагрузки дополнительного коэффициента К_Hα (или K_Fα), учитывающего распределение нагрузки между зубьями. Для косозубых передач можно записать

где I_∑; = (b_w / cos β) ε_αK_ε — суммарная длина контактных линий; K_ε —

коэффициент, учитывающий непостоянство суммарной длины контактных линий.

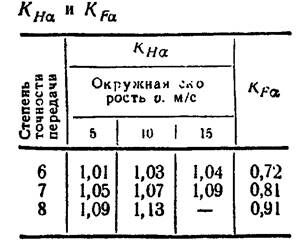

Значения коэффициентов K_Hα и K_Fα указаны в таблице 3.3.

Косозубые колеса могут работать без нарушения зацепления даже при коэффициенте торцового перекрытия ε_α < 1,   При условии, что коэффициент  осевого перекрытия ε_β > 1, где

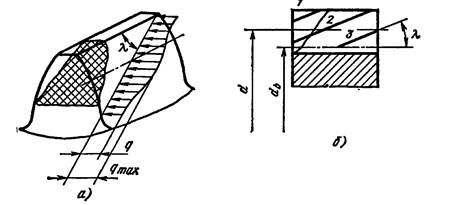

При движении зуба линия контакта перемещается в направлений от линии 1 к линии 3, при этом опасным может оказаться положение 1, в котором у зуба отламывается угол (рис. 4.36, а). Усталостная трещина образуется у основания ножки зуба в месте концентрации напряжений и затем распространяется под некоторым углом. Нагрузка q достигает максимального значения на средней линии зуба.

Таблица 3.3

3.5.4 Прочностные расчеты цилиндрических передач

3.5.4.1 Общее описание

Основными критериями работоспособности зубчатых передач являются контактная прочность рабочих поверхностей зубьев и прочность зубьев при изгибе. Расчеты по этим критериям наиболее полно разработаны для стальных закрытых хорошо смазываемых эвольвентных зубчатых передач. Согласно ГОСТу 21354-87 выполняют следующие расчеты.

1. Расчет на контактную прочность рабочих поверхностей зубьев:

- расчет на сопротивление усталости для предотвращения прогрессивного выкрашивания;

- расчет для предотвращения остаточных деформаций или хрупкого разрушения поверхностного слоя при действии кратковременной максимальной нагрузки.

2.  Расчет зубьев на прочность при изгибе:

- расчет зубьев на сопротивление усталости при изгибе;

- расчет зубьев на предотвращение остаточных деформаций или поломки при действии кратковременной максимальной нагрузки.

Для закрытых зубчатых передач основным проектировочным является расчет на контактную усталость активных поверхностей зубьев; расчет зубьев на усталость при изгибе выполняется как проверочный.

3.5.4.2 Расчет зубьев цилиндрических передач на контактную прочность

Расчет на сопротивление усталости. Разрушение от переменных контактных напряжений начинается вблизи полюса. Поэтому расчетные напряжения определяют на линии контакта, проходящей через полюс П (рис. 3.18, а).

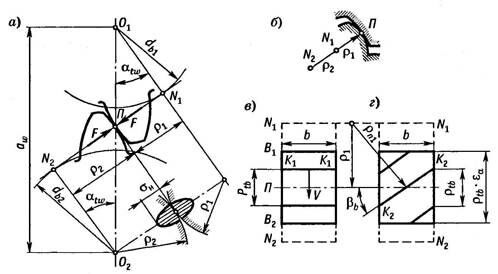

Рис. 3.18

Цель расчета – определение размеров передачи при выбранном материале и заданной твердости поверхности зубьев колес, при которых не будет прогрессивного выкрашивания. Условие контактной прочности записывают в виде

где σ_H – расчетное напряжение, зависящее от геометрических параметров передачи и нагрузки; [σ] _H – допускаемое напряжение, зависящее от материала, термообработки колес и характера нагрузки.

Контакт двух зубьев можно рассматривать как контакт двух цилиндров с радиусами кривизны ρ₁ = N₁П и ρ₂ = N₂П в полюсе зацепления П. В качестве исходной принимают формулу Герца для наибольших контактных напряжений σ_H на площадке контакта двух стальных цилиндров при их сжатии

σ_H = 0,418*sqrt (ω_nE / ρ),                        (6.1)

где ω_n = F / l_s – распределенная нагрузка; F – нормальная к контактирующим поверхностям сила сжатия; l_s – суммарная длина контактных линий; Е – модуль упругости; ρ – приведенный радиус кривизны.

Для получения расчетной зависимости в удобной форме заменим величины, входящие в формулу Герца через параметры зацепления. Для прямозубой передачи нормальная результирующая сила определяется через окружную силу F_t

F = F_n = KHF_t/cosα.

Суммарная длина контактных линий К₁К₁ (рис. 3.18, в) в прямозубой передаче переменна. В зоне однопарного зацепления она равна b, в зоне двухпарного зацепления – 2b. Для расчетов принимают

l_s = b / Zε²,

где Zε ≈ 0,9 – коэффициент, учитывающий суммарную длину контактных линий. Для стальных колес модуль упругости Е = 2,1 • 105 МПа, тогда коэффициент, учитывающий механические свойства материала колес, ZE = 191,6 МПа^0,5. Приведенный радиус кривизны

ρ = ρ₁ρ₂ / (ρ₁ ± ρ₁),

знак минус для внутреннего зацепления (рис. 3.18, б).

Радиусы кривизны эвольвент ПN₁ и ПN₂ в полюсе зацепления определим из треугольников O₁ПN₁ и O₂ПN₂ (см. рис. 3.18, а)

ρ₁ = d_b1tgα_tw / 2 = d₁cos α tg α_tw / 2;

ρ₂ = d₂cos α tg α_tw / 2;

1 / ρ = 2(d₂ ± d₁) / (d₁d₂cos α tg α_tw);

Принимая во внимание, что d₂ = d₁u, получим

1 / ρ =  2(u ± 1) / (d₁u cos α tg α_tw).

Подставим полученные величины в формулу Герца

σ_H = Z_EZ_ε * sqrt(K_HF_t 2(u ± 1) / (cos α cos α tg α_tw d₁u)),

где дополнительно обозначим

Z_H = sqrt ( 2 / cos² α tg α_tw),

Z_H – коэффициент, учитывающий форму сопряженных поверхностей зубьев. Для передач, изготовленных без смещения режущего инструмента, α_tw = α = 20°, Z_H = 2,5.

С учетом выполненных преобразований формула проверочного расчета контактных напряжений для прямозубых передач имеет вид

σ_H = Z_EZ_εZ_H * sqrt (K_HF_t 2(u ± 1) / (d₁bu)).             (6.2)

Выразим окружную силу F_t на делительной окружности через вращающий момент на шестерне F_t = 2Т₁ • 10₃/d₁ и заменим Z_EZ_εZ_H = K_z.

  (6.13)

Для передач без смещения режущего инструмента K_z = Z_EZ_εZ_H = 190 • 0,9 • 2,5 = 431.

На рис. 5.14, в, г показаны плоскости зацепления (сечения вдоль линии зацепления) прямозубой и косозубой передач. В косозубой передаче линии контакта зубьев (К₂К₂) наклонены к оси вращения на угол β (см. рис. 5.6).

d₁ ≈ d_ωl – 2а_ω / (и  ± 1) – диаметр делительной окружности,

В отличие от прямозубых передач, в косозубых и шеврон­ных передачах зубья входят в зацепление постепенно. Кон­тактная линия (см. рис. 5.14, г) перемещается у ведомого ко­леса от вершины зуба к основанию (у ведущего – в обратном направлении). Изгибная жесткость зубьев при контакте вершиной зуба меньше, чем серединой. Поэтому коэффициент динамической нагрузки косозубых колес меньше, чем у пря­мозубой передачи. Расчет ведут по параметрам в сечении, нормальном к направлению зуба. Результирующая сила в нормальной   плоскости   на  делительной   окружности   равна

Суммарная длина контактных линий косозубой передачи больше по сравнению с прямозубой за счет наклона контакт­ной линии

где Z _ε ² = 1 / ε_α.

Коэффициент, учитывающий форму сопряженных поверхно­стей,

Приведенный радиус кривизны в нормальной плоскости ρ_n1 = ρ₁ /cos β_b. По аналогии с прямозубой пе­редачей.

Структура формулы проверочного расчета (6.3) остается прежней, но коэффициент К_z для косозубых колес меньше. При среднем значении β_b ≈ β = 16° К_z = 363, т. е. на 16% мень­ше, чем у прямозубых.

Проектный расчет цилиндрических передач. В проектном расчете ведется определение межосевого расстояния a_w. Выра­зим в формуле (5.3) ширину

где ψba – коэффициент относительной ширины колеса,

d₁ ≈ d₂ = 2a_ω / (u ± 1) – диаметр делительной окружности,

где К_а = 450 – для прямозубых, К_а = 410 – для косозубых пе­редач.

Условие   контактной   прочности   при   дейст­вии   максимальной   однократной   нагрузки

(6.15)

где    [σ]_Hmах    –    максимальное    допускаемое    напряжение.

Максимальное расчетное напряжение определяют по фор­муле

(6.16)

где σ_H, Т_1п – напряжения и момент на шестерне при расчете на сопротивление усталости рабочих поверхностей зубьев; Т_1п – максимальный момент на шестерне.

Если хотя бы одно из условий прочности по контактным на­пряжениям (6.13 или 6.15) не выполнено, то следует выбрать более прочный материал для зубчатых колес или увеличить размеры передачи.

Расчет зубьев цилиндрической передачи на прочность при изгибе

Расчет зубьев на сопротивление усталос­ти при изгибе основан на сопоставлении расчетного местного напряжения σ_F и допускаемого напряжения [σ]_F. Расчетом определяют напряжения в опасном сечении на пе­реходной поверхности зуба для шестерни и колеса раздельно. Зуб прямозубой передачи рассматривают как консольную балку с нагрузкой, распределенной по линии контакта зубьев. Силы трения малы, и их не учитывают. Нагрузку заменяют силой F, направленной по линии зацепления, касательной к основным окружностям. В расчетах рассматривают наиболее опасный случай, при котором полная нагрузка приложена к вершине зуба. Это возможно из-за ошибок изготовления или при коэффициенте перекрытия, близком к единице. Ре­зультирующая сила, приложенная к вершине, переносится на ось зуба и раскладывается на окружную и радиальную силы (рис. 3.19).

Находим напряжения от изгиба и сжатия в опасном сече­нии зуба:

где s_x – толщина зуба в опасном сечении; b – ширина зубча­того колеса.

На стороне сжатия результирующие напряжения больше, чем на стороне растяжения зуба. Однако образование трещин усталости и разрушение начинается на стороне растяжения. Поэтому расчет ведут по напряжениям

σ_F =  σи – σ_сж;            (6.17)

Выразив в зависимостях (6.16) значения h_x, s_x в долях мо­дуля и силу F = K_FF_t / cos а (см. 5.12), где K_F – коэффициент нагрузки, получим из зависимости (6.17)

где α_σ – теоретический коэффициент концентрации напряже­ний в корне зуба, зависящий от радиуса выкружки.

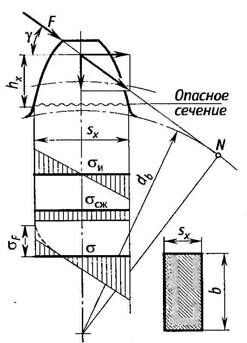

Рис. 3.19

Выражение в квадратных скоб­ках обозначим через Y_FS и назо­вем коэффициентом формы зуба. Зависимость для определения рас­четных напряжений в прямых зубьях при изгибе имеет вид

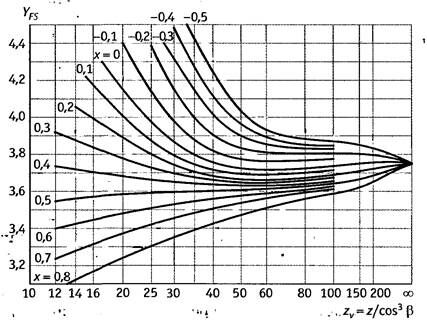

Коэффициент формы зуба Y_FS (рис. 3.20) не зависит от размеров зубьев, уменьшается с увеличе­нием коэффициента смещения ис­ходного контура х и с увеличени­ем эквивалентного числа зубьев z_v.

Для   косозубых   и  шевронных передач, по сравнению с прямозу­быми, характерно повышенное сопротивление усталости при изгибе. Для этих передач условие прочности дополняется коэффициентами Y_ε, Y_β.

(6.18)

Здесь K_F – коэффициент нагрузки. Коэффициен­ты, учитывающие динамическую нагрузку K_Fv и концентра­цию нагрузки вдоль длины контактных линий K_Fβ в косозубой передаче меньше, чем в прямозубой, так как зубья входят в зацепление постепенно (не всей длиной) и лучше компенсируются погрешности шага зубьев.

Y_FS – коэффициент формы зуба выбирают по эквивалент­ному числу зубьев

z_v = z/cos³ p.

Y_ε – коэффициент, учитывающий перекрытие зубьев

где ε_α – коэффициент торцового перекрытия.

Коэффициент, учитывающий наклон зуба, получен экспе­риментально:

где ε_β – коэффициент осевого перекрытия.

Рис. 3.20



Формула (6.18) является общей для косозубых и прямозубых передач. Для прямозубых Y_ε = 1, Y_β = 1. Прочность зубьев на изгиб является определяющей для колес с высокой твердостью поверхности зуба Н ≥ 59 НRСЭ. При такой твердости зубьев колес геометрические размеры передачи, рассчитанные по контактным напряжениям, получаются меньше, чем по напряжениям изгиба зубьев.

Прочность зубьев при однократной перегрузке при изгибе оценивают критерием

(6.19)

где [σ]_Fmax – максимально допускаемое напряжение. Максимальные   расчетные   напряжения   определяют   по формуле

где σ_F, Т₁ – напряжения и момент на шестерне при расчете на сопротивление усталости при изгибе; Т_1п – максимальный момент на шестерне. Если хотя бы одно из условий прочности по напряжениям изгиба (6.18 или 6.19) не выполнено, то сле­дует выбрать более прочный материал для зубчатых колес или увеличить размеры передачи.

3.5.4.3 Допускаемые напряжения

Зубья входят в зацепление поочередно и нагружаются по отнулевому циклу (см. рис. 5.9, б). Выбор допускаемых напряже­ний базируется на кривых усталости, полученных при испы­тании образцов – аналогов зубчатых колес.

Рис. 3.21

На рис. 3.21 показана кривая ус­талости, построенная в логарифми­ческой системе координат а – N (амплитуда напряжений цикла – число циклов нагружения до разру­шения образца). Число циклов N_G, соответствующее точке G (точке пе­релома), называют базовым числом циклов. Напряжение σ_lim, соответ­ствующее базовому числу циклов, называют пределом выносливости (для контактных напряже­ний σ_Hlim, для напряжений изгиба σ_Flim).

При напряжении σ ≤ σ_lim передача может работать практи­чески неограниченное время, при σ > σ_lim – ограниченное вре­мя. Если при расчете суммарное число циклов Ni будет меньше N_G, то напряжение можно повысить до σ_i (см. рис. 3.21 – штриховые линии). Наклонный участок кривой усталости описывают степенной функцией. Для точек σ_i и G

где т – показатель степени уравнения кривой усталости; С – константа, зависящая от свойств материала.

Приравнивая правые части уравнений, получают зависи­мость

Эту зависимость используют для определения допускаемых контактных напряжений [σ]_H и напряжений изгиба [σ]_F. Разделив обе части уравнения  на коэффициент безопасности S_H, получают допускаемое контактное напряжение для числа циклов N_i. Величину называют коэффициентом долговечности. Экспериментами установлено, что предел выносливости также зависит от шероховатости поверхностей и окружной скорости, учитываемых коэффициентами Z_R, Zv. Формула для определения допускаемых контактных напряжений имеет вид

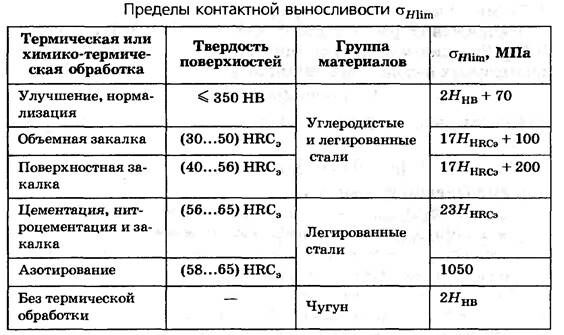

Предел выносливости σ_Hlim, соответствующий базовому числу циклов N_GH , зависит от средней твердости поверхности зуба. Коэффициент безопасности S_H =1,1 – для зубчатых колес с однородной структурой (улучшение, объемная закалка), S_H =1,2 – для колес с поверхностным упрочнением. Коэффициент долговечности для контактных напряжений (при m = 6)

где Z_Nmax = 2,6 – для материала колес с однородной структурой (нормализация, улучшение, объемная закалка), Z_Nmax = 1,8 – при поверхностном упрочнении.

Таблица 3.4

Базовое число циклов для контактных напряжений

При Н > 560 НВ (НRС_Э56) базовое число циклов принимают N_GH=12 х 10⁷. Число циклов нагружения N_K за весь срок службы при работе нереверсивной передачи с постоянной на грузкой:

где n – частота вращения (шестерни или колеса), мин^-1; n_c – число зацеплений шестерни или колеса за один их оборот; L_h – время работы передачи, ч. Если передача реверсивная, то при определении числа циклов N_K учитывают нагружение только одной стороной зуба. При работе передачи с переменной нагрузкой подставляют вместо N_K эквивалентное N_E число циклов перемен напряжений (см. ниже). При определении коэффициента долговечности принимают N_i = N_K,

Напряжения рассчитывают для шестерни [σ]_H1 и колеса [σ]_H2. Допускаемые напряжения для передачи принимают для прямозубых передач меньшими из двух

при выполнении условия:

[σ]_Н ≤ l,25[σ]_Hmin – для цилиндрических передач;

[σ]_Н ≤ 1,15[σ]_Hmin – для конических передач.

Здесь [σ]_Hmin – меньшее значение допускаемого напряжения из двух возможных (шестерня, колесо).

Максимальные допускаемые контактны напряжения (при однократной перегрузке) назначают п условиям отсутствия остаточных (пластических) деформаци; или хрупкого разрушения упрочненного поверхностного слоя Допускаемые напряжения для улучшенных сталей [σ]_Hmax = – 2,8σ_т, где σ_т – предел текучести, МПа; для зубьев, подвергнутых цементации или закалке ТВЧ [σ]_Hmах = 44 НRС_Э.

Допускаемые напряжения изгиба на переходной поверхности зуба, не вызывающие усталостного разрушения материала, вычисляют раздельно для колеса и шестерни по зависимостям, аналогичным допускаемым контактных напряжениям

Предел выносливости зубьев при изгибе σ_Flim соответствует базовому числу циклов изменения напряжений N_GF и зависит от химико-термической обработки материала и технологии изготовления (табл. 5.6). Испытания показали, что в среднем базовое число циклов для сталей N_GF = 4 • 10⁶. Коэффициент долговечности равен

где m – 9, Y_Nmax = 2,5 – для колес азотированных, цементированных и нитроцементированных с нешлифованной переходной поверхностью;  во всех  остальных случаях  m  =  6,

Y_Nmax = 4. При переменном режиме нагружения N_K заменяют эквивалентным числом циклов N_E (см. ниже).

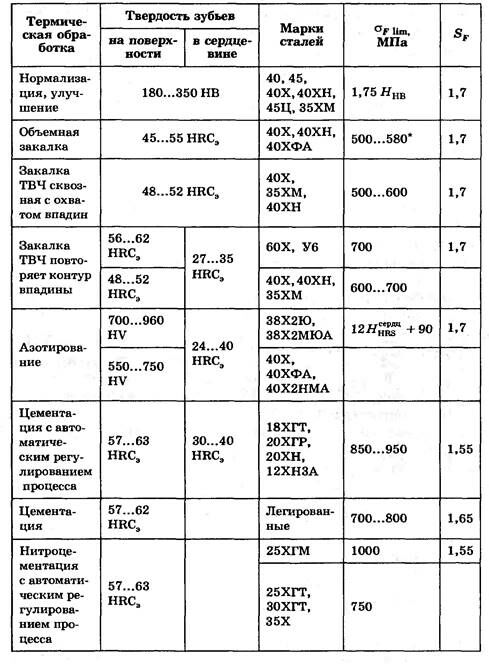

Пределы выносливости σ_Flim и коэффициенты безопасности S_F для зубьев стальных зубчатых колес при работе одной стороной

Коэффициент Y_R учитывает влияние шероховатости переходной поверхности зуба (выкружки). Принимают Y_R = 1 при зубофрезеровании и шлифовании. Для полированной поверхности впадийы Y_R = 1,05...1,2 (меньшие значения для цементованной и азотированной, большие – для улучшенной и закаленной без обрыва упрочненного слоя у выкружки).

Коэффициент Y_A учитывает влияние двустороннего приложения нагрузки. При одностороннем приложении нагрузки Y_A = 1. При реверсивном нагружении цикл нагружения – знакопеременный и предел выносливости меньше, чем при от-нулевом (пульсирующем) цикле. Это учитывается коэффициентом Y_A = 0,65 – для улучшенных сталей, Y_A = 0,75 – для цементированных, закаленных ТВЧ, Y_A – 0,9 – для азотированных сталей.

Коэффициент Y_Z учитывает способ получения заготовки колеса: для поковки и штамповки Y_Z = 1, для проката Y_Z = 0,9, для литых заготовок Y_Z – 0,8.

При однократной перегрузке максимальные допускаемые напряжения изгиба, не вызывающие остаточных деформаций или хрупкого излома, определяются раздельно для колеса и шестерни:

где σ_Flim определяют по табличным значениям; Y_Nmax = 2,5...4; K_St – коэффициент, учитывающий повышение предельных напряжений при однократном ударе (K_St = 1,2 при m = 9, K_St = 1,3 при m = 6); S_FSt = 1,75 – коэффициент безопасности. Закон нагружения передачи задают графиком в координатах нагрузка – число циклов нагружения или время работы. На рис. 3.22, а показан график или циклограмма при работе с постоянной внешней нагрузкой, на рис. 3.22, б– с перемен ной внешней нагрузкой. В качестве нагрузки принят вращающий момент Т_п. При переменном режиме нагрузка периодически или случайным образом меняется во времени. Циклограмму составляют путем упорядочения нагрузок, начиная с максимальной.

Рис. 3.22

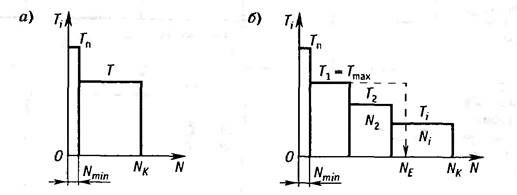

Кратковременно действующие максимальные моменты Т_п используют в расчетах для проверки отсутствия остаточных деформаций или хрупкого разрушения зубьев. К этим моментам приближенно относят такие, которые за срок службы действуют при расчете по контактным напряжениям N_Hmin ≤ 0,03 NGH, для напряжений изгиба N_Fmin ≤ 10³ циклов нагружения.

Расчет зубьев на сопротивление усталости ведут по максимальному длительно действующему вращающему моменту Т_mах = Т₁. Переменный режим нагружения заменяют постоянным, эквивалентным по усталостному воздействию. Эквивалентное число циклов вычисляется для контактных напряжений и напряжений при изгибе по зависимостям:

где µ_H, µ_F – коэффициенты, зависящие от типового режима нагружения.

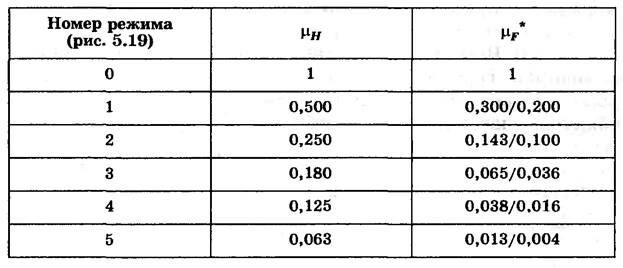

Коэффициенты для вычисления эквивалентного числа циклов

* Числитель для зубчатых колес с однородной структурой, включая ТВЧ со сквозной закалкой; знаменатель для зубчатых колес азотированных, цементированных и нитроцементированных с нешлифованной переходной поверхностью.

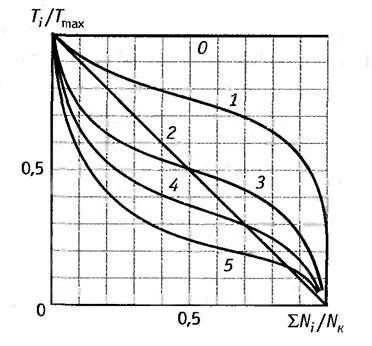

Рис. 3.23

Типовые режимы нагружения

Типовые режимы нагружения (рис. 3.23: 0 – постоянный; 1 – тяжелый; 2 – средний равновероятный; 3 – средний нормальный; 4 – легкий; 5 – особо легкий) построены в относительных координатах Tl/T_max и N_t/N_K (T_max – момент, принятый при расчете на сопротивление усталости). Ступенчатые циклограммы заменены кривыми линиями. В приложении к ГОСТу 21354-87 принято 6 типовых режимов нагружения.

3.5.5 Конические зубчатые передачи

3.5.5.1 Общие сведения и классификация

Конические зубчатые колеса применяют в передачах, у которых оси валов пересекаются под некоторым углом ∑, Наиболее распространены передачи с углом ∑ = 90°. Конические передачи сложнее цилиндрических в изготовлении и при монтаже. Для нарезания конических колес требуются специальные станки и инструмент.

Пересечение осей валов затрудняет размещение опор. Одно из конических колес, как правило, располагается консольно. При этом увеличивается неравномерность распределения нагрузки по длине зуба, В коническом зацеплении действуют осевые силы, в связи с чем конструкция опор усложнена. Все это приводит к тому, что нагрузочная способность конической передачи составляет лишь около 0,85 по сравнению с цилиндрической.

Несмотря на отмеченные недостатки, конические передачи имеют довольно широкое применение, поскольку в конструкциях машин часто необходимо располагать валы под углом.

Виды конических передач. Конические передачи различают:

- c прямыми;

- косыми (тангенциальными);

- круговыми зубьями.

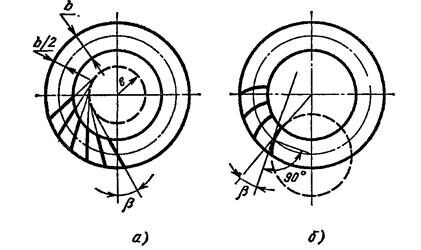

Тангенциальные зубья (рис. 3.24, а) направлены по касательной к некоторой воображаемой окружности радиусом е и составляют с образующей конуса угол р. Круговой зуб (рис. 3.24, б) располагается по дуге окружности, по которой движется инструмент при нарезании зубьев. Угол наклона кругового зуба переменный. Величина угла β ≤ 30º — для колес с тангенциальным зубом и β_m = 35º — для колес с круговым зубом.

Рис. 3.24

Чаще применяют конические колеса с круговыми зубьями, которые обладают рядом преимуществ: при одинаковых габаритных размерах имеют более высокую несущую способность; при повышенных окружных скоростях (до 11 м/с при нешлифованных зубьях и до 35 м/с при шлифованных) работают плавно и бесшумно вследствие большого перекрытия зубьев в зацеплении; сохраняют удовлетворительное пятно контакта при значительных деформациях деталей передачи.

3.5.5.1 Основные геометрические соотношения

Роль начальных и делительных цилиндров в цилиндрических зубчатых пере дачах выполняют начальные и делительные конусы (рис. 3.25). В конических передачах начальные и делительные конусы всегда совпадают. Углы делительных конусов обозначают соответственно δ₁ и δ₂. Углы между осями ∑ = δ₁ + δ₂. Эвольвентные зубья конического колеса профилируют на развертке дополнительного конуса, образующая которого перпендикулярна образующей делительного конуса. Дополнительные конусы можно построить для внешнего, среднего и внутреннего сечений конического колеса. Ширина венца зубчатого колеса b ограничена двумя дополнительными   конусами — внешним   и  внутренним.

Рис. 3.25

По длине зуба модуль, а соответственно и высота переменны. Для удобства измерения конических колес их размеры принято определять по внешнему торцу зуба, образованному внешним дополнительным конусом.

Максимальный модуль зубьев m_e— внешний окружной модуль, полученный по внешнему торцу, иногда называют производственным модулем. Его обычно округляют по СТ СЭВ 310—76.

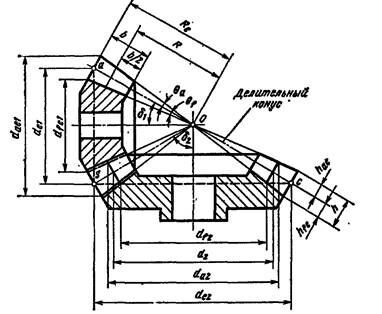

Внешний делительный диаметр (рис. 3.26).

Рис. 3.26

Для  нормального  зацепления  высота головки  и высота ножки соответственно

Внешний диаметр вершин зубьев

Внешнее конусное расстояние

Среднее конусное расстояние

Угол ножки зуба

По  ГОСТ   19624—74 θ_α1 = θ_f2;  θ_α2 = θ_f1;   здесь  θ_α — угол головки зуба.

Средний делительный диаметр шестерни

где b — ширина венца колес.

Разделив на z₁ левую и правую части формулы, получим средний модуль зубьев

Передаточное отношение. Углы делительных (начальных) конусов δ₁ и δ₂ связаны с передаточным отношением так же, как и у конических фрикционных передач. При ∑ = 90° можно записать

Выражая δ₂ = 90° — δ₁ получим u₁₂ = sin (90° - 60/sin δ₁ = ctg δ₁

и соответственно при δ₁ = 90° — δ₂

Таким образом, передаточное отношение можно выразить

Рис. 3.27

Для конической прямозубой передачи рекомендуется и₁₂ = 2...3; при колесах с непрямыми зубьями возможны более высокие значения и₁₂; наибольшее значение u₁₂ = 6,3 (по ГОСТ 12289—76).

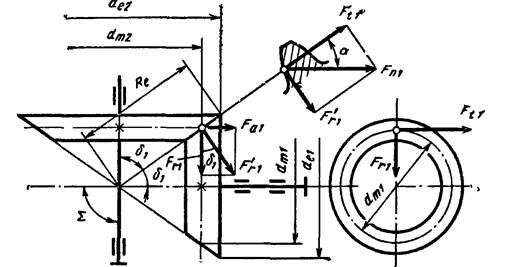

Силы в зацеплении прямозубой конической передачи. В зацеплении конической передачи действуют силы: окруж­ная F_t, радиальная F_r и осевая F_a. Зависимости между этими силами установим с помощью рис. 3.26, где изобра­женные силы приложены к шестерне.

По нормали к зубу действует сила F_nl, которую разло­жили на F_n и F'_r. В свою очередь, F'_r1 разложили на F_a1 и F_r1. Запишем

Для колеса направление сил противоположно, при этом

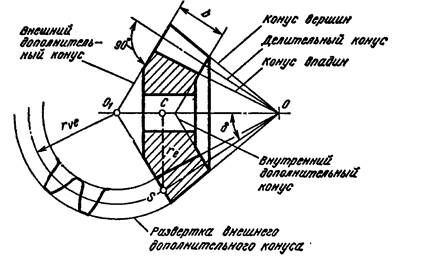

Приведение прямозубого конического колеса к эквивалентному прямозубому цилиндрическому. Профили зубьев конического колеса, построенные на развертке дополнительного конуса, весьма близки к профилям зубьев эквивалентного цилиндрического колеса, делительная окружность которого получена разверткой дополнительного конуса на плоскость.

Из треугольника 0₁СS диаметр делительной окружно-сти эквивалентного колеса

Принимая d_vei = m_ez_vi и d_ei = m_ez_i, получим выражение для определения числа зубьев эквивалентных колес

z_vi = z_i / cos δ_i,                                                                       (4.38)

где z_i (z₁ и z₂) — действительные числа зубьев конических колес; i (1 и 2) — индекс конического колеса.

Хотя расчет конических зубчатых передач ГОСТом еще не регламентирован, тем не менее целесообразно выполнять его, ориентируясь на зависимости, приведенные для цилиндрических зубчатых колес. Это возможно, если конические прямозубые колеса представить в виде эквивалентных цилиндрических колес диаметром d_v1 d_v2 и с числами зубьев z_v1 и z_v2.

Расчет конической передачи можно вести по любому из сечений зуба, так как при распределении нагрузки вдоль зуба по закону треугольника, вершина которого совпадает с вершиной делительного конуса, напряжения при изгибе во всех сечениях одинаковы. Удобно за расчетное принять среднее сечение зуба с нагрузкой q_ср. Расчет прямозубой конической передачи сводится к расчету эквивалентной цилиндрической прямозубой передачи с учетом опытных данных, по которым нагрузочная способность конических передач составляет лишь около 0,85 от нагрузочной способности цилиндрических передач.

3.5.5.2 Прочностные расчеты

Расчет прямозубой конической передачи на контактную усталость активных поверхностей зубьев:

Проверочный расчет. Формула (4.23) в параметрах эквивалентной цилиндрической прямозубой передачи по среднему дополнительному конусу имеет вид

Учитывая связь тригонометрических функций и формулы (4.36), (4.37), запишем

После подстановки в исходную формулу значений dvl и и, и несложных преобразований получим формулу проверочного расчета для стальных прямозубых конических колес

где F_t — окружная сила, H; b_w — ширина венца, мм; Z_H = 1,76 cos β_m; Z_H =275 МПа1/2; К_Hβ и K_Hv — коэффициенты нагрузки (см. табл. 4.9 и 4.10).

Проектировочный расчет. Заменив в формуле (4.39) значения F_t = 2*10³M²/d₁u, b = ψ_bdd₁ и решая полученное выражение относительно d₁, запишем

где М2 — вращающий момент на колесе, Н*м; К_d— вспомогательный коэффициент (для стальных прямозубых конических колес рекомендуется принимать K_d — 78 МПа¹/³); [σ] — в МПа,

Расчет прямозубой конической передачи на усталость при изгибе:

Проверочный расчет. По аналогии с прямозубой цилиндрической передачей [формула (4.27)] запишем

где K_Fv — коэффициент динамической нагрузки (см, табл. 4.11); K_Fβ —

коэффициент неравномерности нагрузки (см. табл. 4.9); Y_Fl и Y_F2 —

коэффициенты формы зуба эквивалентных колес (определяются по z_v1 и z_v2 при помощи таблиц).

Проектировочный расчет. Аналогично расчету цилиндрической прямозубой передачи средний модуль зубьев

"Психика как категория психологии и философии" - тут тоже много полезного для Вас.

где К_m — вспомогательный коэффициент, для стальных прямозубых конических колес принимают К_m = 1,45; ψ_bd = b/d₁ — коэффициент ширины венца шестерни. По отношению к среднему делительному диа-

метру, принимают ψbd = 0,3...0,6 при соблюдении условия ψ_bd = b/R_e ≤ 0,3 и b≤10те; М2 — вращающий момент на колесе, Н*м; [σF] -до пустимые  напряжения  при  изгибе, МПа;  m — средний модуль,   мм.

Расчет ведут по меньшему из двух отношений [σ_F] / Y_p для шестерни и колеса.

Конические передачи редукторов выполняют по ГОСТ 12289—76, который регламентирует u, d_e2 и b (табл. 4.18).

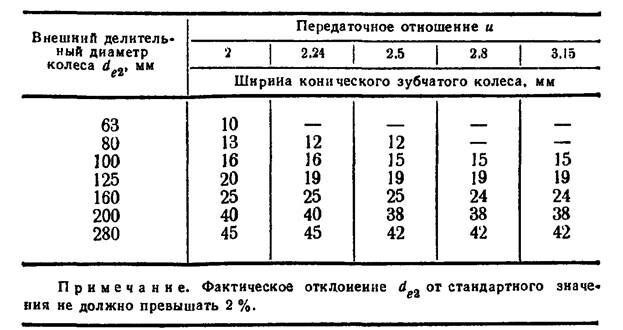

Основные параметры конических зубчатых передач по ГОСТ 12289—76
