7. Типы задач сопротивления материалов
Мы выполняем расчет по допускаемым напряжениям, при этом вся конструкция считается прочной, если напряжение в опасной точке smax не превосходит [s] – допускаемого значения (рис. 7.1).
Рис. 7.1 Эпюра напряжений s
1. Проверочный расчет
Дано:
Размеры стержня, внешняя нагрузка.
?
2.Проектировочный расчет
Рекомендуемые материалы
Дано:
Внешняя нагрузка, [s]
smax = [s] условие экономичности
3.Определение допустимой внешней нагрузки
Дано:
размеры стержня, [s]
smax = = [s]
4. Расчет на жесткость.
Условия жесткости: Dl =
Пример (Р-1)
все величины заданы в системе СИ

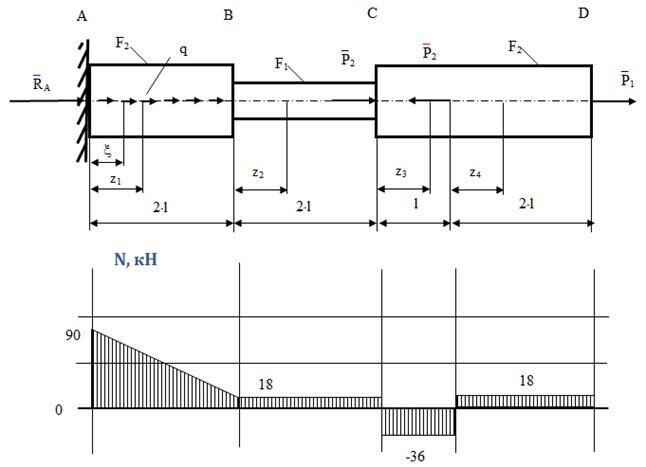

Рис. 7.2 Пример решения задачи Р-1
Решение
Найдем реакции связей
Рекомендация для Вас - Задача 1.
Построим эпюру нормальных сил

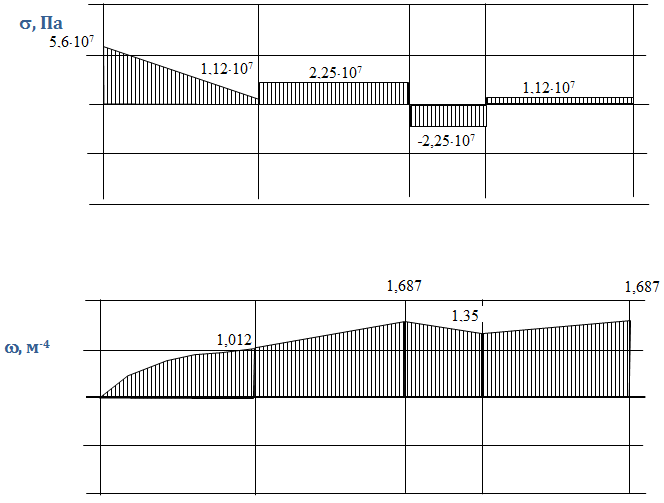

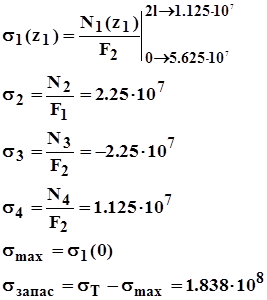

Построим эпюру нормальных напряжений

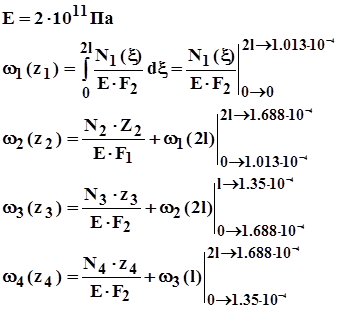

Построим эпюру перемещений
