Фонтанный способ эксплуатации
Лекция 32
Тема: Способы эксплуатации нефтегазовых скважин.
План 1. Фонтанный способ эксплуатации.
2. Условия фонтанирования и возможные методы его продления.
1. Фонтанный способ эксплуатации
Фонтанная эксплуатация, способ эксплуатации нефтяных, артезианских и газоконденсатных скважин, при котором полезное ископаемое под действием пластовой энергии изливается на поверхность. При подъёме нефти и конденсата пластовая энергия складывается из энергии, зависящей от величины гидростатического напора, определяемого забойным давлением, и энергии газа, выделяемого из нефти и конденсата по мере падения давления при движении вверх по скважине потока продукции. Скважины, в которых ожидается фонтанирование, перед освоением оборудуют колонной фонтанных труб (для рационального использования энергии расширяющегося газа). Диаметр труб выбирается в зависимости от ожидаемого дебита, давления, глубины скважины, условий эксплуатации и диаметра обсадных колонн. После спуска в скважину колонны фонтанных труб на устье устанавливается фонтанная арматура и производится обвязка устьевого оборудования. Длительное и бесперебойное фонтанирование скважин в процессе освоения и эксплуатации обеспечивается правильно выбранным режимом её работы. Режим Фонтанная эксплуатация изменяют созданием противодавления в фонтанной ёлке.
После того как скважина пробурена и освоена, необходимо начать добывать из нее нефть. Хотя нужно отметить, что не из всех даже эксплуатационных скважин добывается нефть. Существуют так называемые нагнетательные скважины. В них наоборот закачивается, только не нефть, а вода. Это необходимо для эксплуатации месторождения в целом. Об этом мы поговорим попозже.
Нефть находится под землей под таким давлением, что при прокладке к ней пути в виде скважины она устремляется на поверхность. Как правило, фонтанируют скважины только в начале своего жизненного цикла, т.е. сразу после бурения. Через некоторое время давление в пласте снижается и фонтан иссякает. Конечно, если бы на этом прекращалась эксплуатация скважины, то под землей оставалось бы более 80% нефти.
В процессе освоения скважины в нее опускается колонна насосно-компрессорных труб (НКТ). Если скважина эксплуатируется фонтанным способом, то на поверхности устанавливают специальное оборудование – фонтанную арматуру.
Рекомендуемые материалы

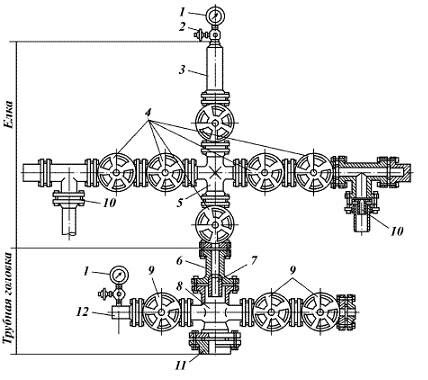

Рис. 3.2. Арматура фонтанная крестовая для однорядного подъемника: 1 манометры; 2 трехходовой кран; 3 буфер, 4. 9 задвижки; 5 крестовик елки; 6 переводная катушка; 7 переводная втулка; 8 крестовик трубной головки: 10 штуцеры; 11 фланец колонны; 12 - буфер
Это оборудование необходимо для управления скважиной. С помощью фонтанной арматуры можно регулировать добычу нефти – уменьшать или совсем остановить.
После того, когда давление в скважине уменьшится, и скважина начнет давать совсем мало нефти, как посчитают специалисты, ее переведут на другой способ эксплуатации.
При добыче газа фонтанный способ является основным.
2. Условия фонтанирования и возможные методы его продления.
Условия фонтанирования скважин.
Фонтанирование скважин происходит в том случае, если перепад давления между пластовым и забойным будет достаточным для преодоления противодавления столба жидкости и потерь давления на трение, тоесть фонтанирование происходит под действием гидростатического давления жидкости или энергии расширяющегося газа. Большинство скважин фонтанирует за счет энергии газа и гидростатического напора одновременно. Газ, находящийся в нефти, обладает подъемной силой, которая проявляется в форме давления на нефть. Чем больше газа расстворено в нефти, тем меньше будет плотность смеси и тем выше поднимается уровень жидкости. Достигнув устья, жидкость переливается, и скважина начинает фонтанировать. Общим обязательным условием для работы любой фонтанирующей скважины будет следующее основное равенство:
Рс = Рг+Ртр+ Ру; где Рс - давление на забое, РГ, Ртр, Ру - гидростатическое давление столба жидкости в скважине, расчитанное по вертикали, потери давления на трение в НКТ и противодавление на устье, соответственно. Различают два вида фонтанирования скважин: · Фонтанирование жидкости, не содержащей пузырьки газа - артезианское фонтанирование. · Фонтанирование жидкости, содержащей пузырьки газа облегчающего фонтанирование - наиболее распространенный способ фонтанирования.
При фонтанной эксплуатации подъем газонефтяной смеси от забоя до устья скважины осуществляется по колонне насоснокомпрессорных труб, которые спускают в скважину перед освоением. Необходимость их спуска вызвана рациональным использование энергии газа, улучшением выноса песка, уменьшением потрь на скольжение газа и возможностью сохранить фонтанирование при меньших пластовых давлениях. На устье скважины монтируют фонтанную арматуру, которая представляет собой соединение различных тройников, крестовиков и запорных устройств. Эта раматура предназначена для подвешивания насосно-компрессорных труб, герметизации затрубного пространства между трубами и обсадной колонной, контроля и регулирования работы фонтанной скважины. Фонтанные арматуры изготовляют крестового и тройникового типов. Состоит она из трубной головки и фонтанной елки. Трубная головка предназначена для подвески насосно-компрессорных труб и герметизации затрубного пространства между ними и эксплуатационной колонной. Фонтанная елка служит для направления продукции скважины в выкидные линии, а также для регулирования и контроля работы скважины. Фонтанная елка имеет две или три выкидные линии.Одна из них запасная. В тройниковой арматуре нижняявыкидная линии - запасная. На рабочей линии (верхней) запорное устройство всегда должно быть открыто, а на запасной - закрыто. Стволовые запорные устройства должны быть открытыми. Запорное устройство, расположенное внизу ствола фонтанной арматуры, называется главным. В тройниковой арматуре выкидные линии направлены в одну сторону. При выборе типа фонтанной аппаратуры следует учитывать, что крестовины быстрее разъедаются песком, чем тройники. В соответствии с ГОСТ 13846-74 фонтанные арматуры должны выпускаться на рабочее давление 70, 140, 210, 350, 700 и 1000 кгс/см2. Запорные устройства на фонтанных арматурах могут быть двух типов: в виде задвижки или крана. Тип арматуры вибирают по максимальному давлени, ожидаемому на устье скважины. На выкидных линиях после запорных устройств в некоторых случаях устанавливают приспособления (штуцеры) для регулирования режима фонтанной скважины. Штуцер представляет собой болванку со сквозным отверстием. Для контроля за работой фонтанной скважины на арматуре устанавливают два манометра: один на буфере (вверх ее), второй - на отводе крестовика трубной головки ( для измерения затрубного давления). Фонтанная арматура соединяется с групповыми установками выкидными линиями. Схемы обвязок фонтанных скважин в зависимости от дебита, давлния, содержания песка, парафина применяются различные.
Контрольные вопросы:
1.Объясите конструкцию фонтанной арматуры.
2. Что такое фонтанная эксплуатация?
3.Назовите условие фонтанирования скважин
Литература
1. Аскеров М.М., Сулейманов А.Б. Ремонт скважин: Справ, пособие. — : Недра, 1993.
2. Ангелопуло O.K., Подгорнов В.М., Аваков Б.Э. Буровые растворы для осложненных условий. — М.: Недра, 1988.
3. Броун СИ. Нефть, газ и эргономика. — М: Недра, 1988.
4. Броун СИ. Охрана труда в бурении. — М: Недра, 1981.
Люди также интересуются этой лекцией: Определение бесконечно больших функций. Теорема об их связи с бесконечно малыми функциями.
5. Булатов А.И., Аветисов А.Г. Справочник инженера по бурению: В 3 т.: 2-е изд., перераб. и доп. - М: Недра, 1993-1995. - Т. 1-3.
6.Булатов А.И. Формирование и работа цементного камня в скважина, Недра, 1990.
7.Варламов П.С Испытатели пластов многоциклового действия. — М: Недра, 1982.
8.Городнов В.Д. Физико-химические методы предупреждения осложнений в бурении. 2-е изд., перераб. и доп. — М: Недра, 1984.
9. Геолого-технологические исследования скважин / Л.М. Чекалин, А.С. Моисеенко, А.Ф. Шакиров и др. — М: Недра, 1993.
10.Геолого-технологические исследования в процессе бурения. РД 39-0147716-102-87. ВНИИпромгеофизика, 1987.
