Установки высокого напряжения испытательных станций и лабораторий
Установки высокого напряжения испытательных станций и лабораторий.
(общие положения, блок - схема)
Установки высокого напряжения (УВН) испытательных станций и лабораторий предназначены для проведения приемо-сдаточных испытаний на предприятиях, изготавливающих серийное высоковольтное оборудование для энергосистем и промышленных предприятий; в проектных институтах для проведения лабораторных исследований разрабатываемых образцов нового высоковольтного оборудования и устройств; в научно-исследовательских организациях для проведения экспериментальных исследований.
УВН размещаются на испытательном стенде лаборатории, который представляет собой специально оборудованный участок, включающий в себя:
- пульт управления;
- преобразовательные устройства;
- испытательное поле с пунктами подключения к преобразовательным устройствам;
- системы защиты;
- оборудование, предназначенного для испытаний (испытываемый объект).
Рекомендуемые материалы
Блок-схема УВН приведена на рис. 1.
В лекции "16 Общие рекомендации по приготовлению мазей" также много полезной информации.
Пульт управления включает в себя: коммутационные аппараты, приборы и сигнализацию, предназначенные для управления испытаниями и экспериментом.
Преобразовательные устройства (ПУ) включают в себя высоковольтный трансформатор (ВВТ), уровень выходного напряжения которого регулируется с пульта, и выпрямительное устройство (ВУ), позволяющее изменять полярность выпрямленного напряжения. К преобразовательным устройствам также относятся специальные генерирующие устройства (СГУ): генераторы импульсных напряжений и токов (ГИН и ГИТ), диодно-емкостные умножители, электростатические генераторы, частотные инверторы и другие устройства.
Испытываемый объект размещается на испытательном поле УВН и через пункт подключения (ПП) присоединяется к соответствующему преобразовательному устройству, в зависимости от вида испытаний. В зависимости от вида источника испытательных напряжений и токов пунктами подключения могут быть выходные клеммы устройств.
На испытательном поле также размещаются измерительные устройсва (ИУ) для контроля уровней испытательных напряжений (киловольтметры) и для преобразования измеряемых величин перед подачей их на регистрирующие устройства (делители напряжения и тока).

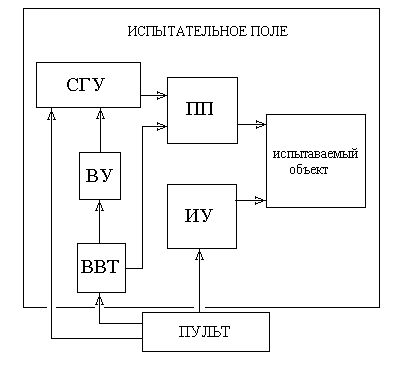

Рис. 1. Блок - схема установки высокого напряжения
