1.7 Принтеры

Классификация. Классификация принтеров показана на рисунке 1.33.

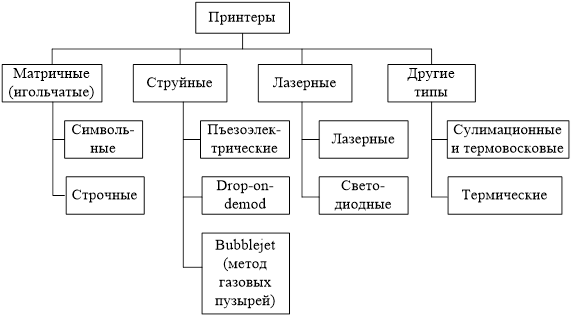

Рисунок 1.33 - Классификация принтеров

Игольчатые принтеры.  Достоинства этих принтеров - способность работы с любой бумагой, низкоя стоимостью печати и возможностью одновременной печати нескольких копий (рисунок 1.34).

Рисунок 1.34 -  Устройство головки матричного принтера и внешний вид

Струйные принтеры. Качество печати струйного принтера немногим уступает качеству печати лазерных принтеров

Рекомендуемые материалы

Рисунок 1.35 – Устройство головки струйного принтера и внешний вид

Пьезоэлектрический метод. Для реализации этого метода в каждое сопло установлен плоский пьезокристалл, связанный с диафрагмой. Под воздействием электрического поля происходит деформация пьезоэлемента. При печати находящийся в трубке пьезоэлемент, сжимая и разжимая трубку, наполняет капиллярную систему чернилами. Чернила, которые отжимаются назад, перетекают обратно в резервуар, а чернила, которые "выдавились" наружу, оставляют на бумаге точку.

Метод газовых пузырей. Второй способ базируется на термическом методе и больше известен под названием Bubblejet (инжектируемые пузырьки). При использовании этого метода каждое сопло оборудовано нагревательным элементом, который при пропускании через него тока за несколько микросекунд нагревается до температуры около 500°С. Возникающие при резком нагревании газовые пузыри (bubbles) стараются вытолкнуть через выходное отверстие сопла необходимую порцию (каплю) жидких чернил, которые переносятся на бумагу. При отключении тока нагревательный элемент остывает, паровой пузырь уменьшается и через входное отверстие поступает новая порция чернил.

Метод drop-on-demand. Третий метод, разработанный фирмой Hewlett-Packard, называется методом drop-on-demand. Так же как в методе газовых пузырей, здесь для подачи чернил из резервуара на бумагу используется нагревательный элемент.

Технология drop-on-demand обеспечивает наиболее быстрый впрыск чернил, что позволяет существенно повысить качество и скорость печати.

Твердочернильные принтеры. Принтеры на твердых  красителях (твердочернильные) разрабатывались как цветные устройства и представляют собой принтеры расплавляющие твердые чернила и выстреливающие их подобно струйным на барабан, переносящий их на бумагу (рисунок 1.36).

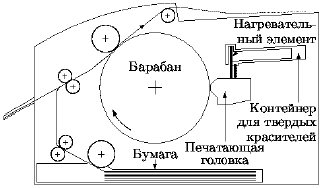

Рисунок 1.36 - Твердочернильный принтер

Преимуществами принтеров на твердых красителях являются простота смены красителей – стержни красителей добавляются по мере надобности, малое количество (две) типов расходуемых компонент, против 5-12 для цветных 103 лазерных принтеров и возможность работы с высоким качеством цветопередачи на самых различных носителях, в том числе и на обычных слайдах для слайд-проекторов. Недостатки – недолговечность головок, обходимость постоянного подогрева красителя.

Термические принтеры.  Технология термических принтеров основана на использовании механизма печати факсимильных аппаратов. Фактически большинство термических принтеров работают как факсимильные аппараты.

Сублимационные и термовосковые принтеры. Общим для сублимационной и термовосковой технологий является нагрев красителя и перенос его на бумагу (пленку) в жидкой или газообразной фазе. Многоцветный краситель, как правило, нанесен на тонкую лавсановую пленку толщиной 5 мкм. Пленка перемещается с помощью лентопротяжного механизма, который конструктивно похож на аналогичный узел игольчатого принтера. Матрица нагревательных элементов за 3 - 4 прохода формирует цветное изображение.

Лазерные принтеры. Доминирующими для лазерных принтеров являются электрофотографическая и светодиодная (LED, Light Emitting Diode) технологии. Электрофотографическая технология подобна используемой в копировальных аппаратах. В светодиодной технологии в качестве оптического устройства, формирующего изображение, используются светодиоды (исторически светодиодные принтеры относятся к классу лазерных). Светодиодная технология, как правило, находит применение в широкоформатных принтерах (до 36 дюймов). Электрофотографическая технология обычно используется в настольных и офисных лазерных принтерах.

Лазерные принтеры используют технологию фотокопирования, называемую еще электрофотографической, которая заключается в точном позиционировании точки на странице посредством изменения электрического заряда на специальной пленке из фотопроводящего полупроводника (рисунок 1.37).

Рисунок 1.37 - Структурная схема лазерного принтера

Светодиодные принтеры. В светодиодном принтере для засвечивания барабана вместо лазерного луча, управляемого с помощью системы зеркал, используется неподвижная светодиодная строка (линейка), состоящая из 2500 светодиодов, которой формируется не каждая точка изображения, а целая строка. На этом принципе, например, работают лазерные принтеры фирмы OKI.

Работа матричного принтера. Блок питания в принтерах представляют собой либо импульсные БП, либо БП с сетевым трансформатором. Блок питания  принтера  вырабатывает напряжение +5В для запитки всех  цифровых  схем,  +12В  для  запитки  интерфейсных  схем  при последовательном  интерфейсе,  +24В  или  +36В  для  запитки  всех выходных усилителей мощности.

В качестве  исполнительных  устройств  в матричном принтере используется:

- шаговый двигатель каретки;

- шаговый двигатель подачи бумаги;

- соленоиды печатающей головки /ПГ/;

- датчики левого края каретки, концевого контакта бумаги, рычага   автозаправки бумаги;

- зуммер конца бумаги;

- клавиши, DIL-переключатели, индикаторы.

Для управления шаговыми двигателями и соленоидами  используются транзисторные усилители мощности. Структурная схема матричного принтера представлена на рисунке 1.38.

Инициализация принтера.    С приходом сигнала сброса принтер выполняет программу инициализации следующим образом:

- очищаются все выходные  порты в CPU и вызывается программа начального адреса;

- очищаются порты  при  помощи  аппаратного  сброса в вентильной матрице /GATE ARRAY/,  управляющие линии ПГ (печатающая головка)  переходят в высокоомное состояние;

- установка портов ввода/вывода и инициализация ШД (шаговый двигатель);

- ШД переводится в режим удержания;

- очищается память;

- на  ШД подаются сдвинутые по фазе сигналы и  ШД перемещается  в крайнюю левую позицию;

- инициализируется вентильная матрица;

- считывается  состояние  DIP переключателей,  на  интерфейсной плате;

- определяется  наличие  бумаги и результат анализа посылается в вентильную матрицу;

- переводит  интерфейс в состояние ожидания (готовность к приему).

7. Виды упрощений математических моделей - лекция, которая пользуется популярностью у тех, кто читал эту лекцию.

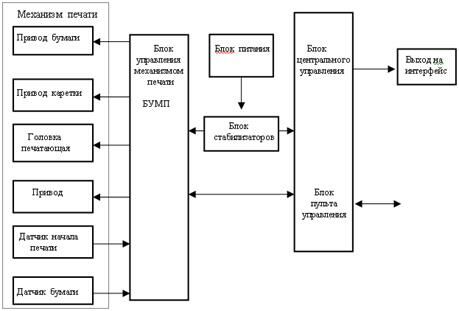

Рисунок 1.38 -  Структурная схема матричного принтера

Принтер Okipage 6W. Для формирования изображения в этих принтерах используется светодиодная матрица или линейка.

На рисунке  1.39 изображена функциональная схема принтера.

Рисунок 1.39 - Структурная схема принтера Okipage 6W

Основная плата управления принтером содержит процессор MCPU, схему интерфейса, схему управления приводом. В состав управления приводом, входит схема управления светодиодной линейкой, приводным двигателем и электромагнитной муфтой. Источник питания вырабатывает два напряжения: +5 В и +26 В. Напряжение +5 В используется логическими схемами и высоковольтными источниками питания. Напряжение +26 В служит для управления приводным двигателем и электромагнитной муфтой.
