Определить реакции опор балки (рис. 3), поперечные силы Q, изгибающие моменты M; построить эпюры Q и M, если известны нагрузки F, M0, q и d (табл. 3). Найти размеры поперечного сечения: стальной круглой балки при [σ]=160 МПа (схема a); стальной балки
Описание

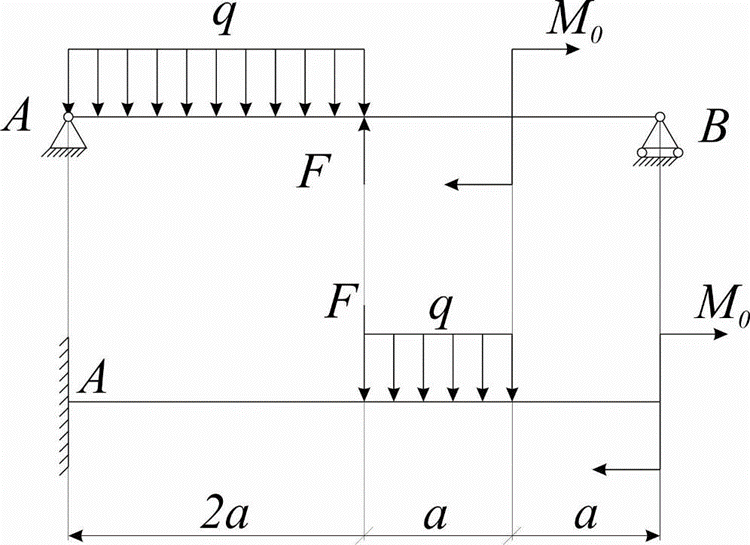

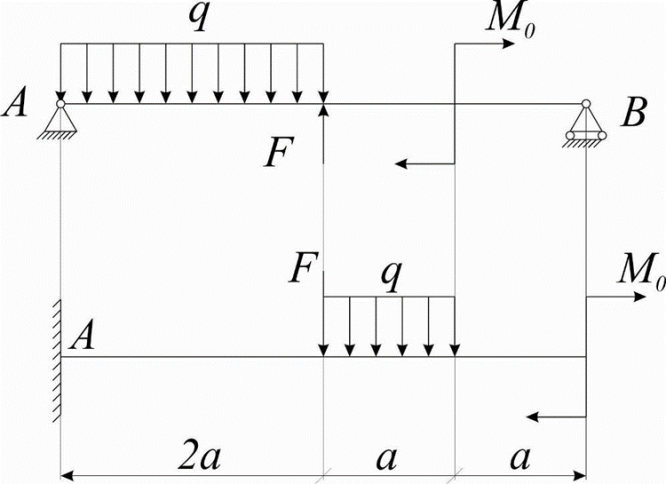

Определить реакции опор балки (рис. 3), поперечные силы Q, изгибающие моменты M; построить эпюры Q и M, если известны нагрузки F, M0, q и d (табл. 3).
Найти размеры поперечного сечения: стальной круглой балки при [σ]=160 МПа (схема a); стальной балки из профильного проката при [σ]=140 МПа (схема б). Профиль – двутавр.
Таблица 3
Цифра варианта | Порядковый номер цифры в варианте | |||
1 | 2 | 3 | 4 | |
d, м | F, кН | M0, кН·м | q, кН/м | |
3 | 1 | 35 | 80 | 20 |
