Полый стальной вал (рис. 2) нагружен парами сил с моментами T1, T2, Т3, Т4, T2=Т3. Под действием момента Т1 вал закручивается на угол φ=0,2 радиана на длине α. Требуется определить диаметр вала, если даны в таблице 2: α=d/D, T1, T2, а. Построить эпюр
Описание
Полый стальной вал (рис. 2) нагружен парами сил с моментами T1, T2, Т3, Т4, T2=Т3. Под действием момента Т1 вал закручивается на угол φ=0,2 радиана на длине α. Требуется определить диаметр вала, если даны в таблице 2: α=d/D, T1, T2, а. Построить эпюры крутящихся моментов Тк и углов закручивания φ.

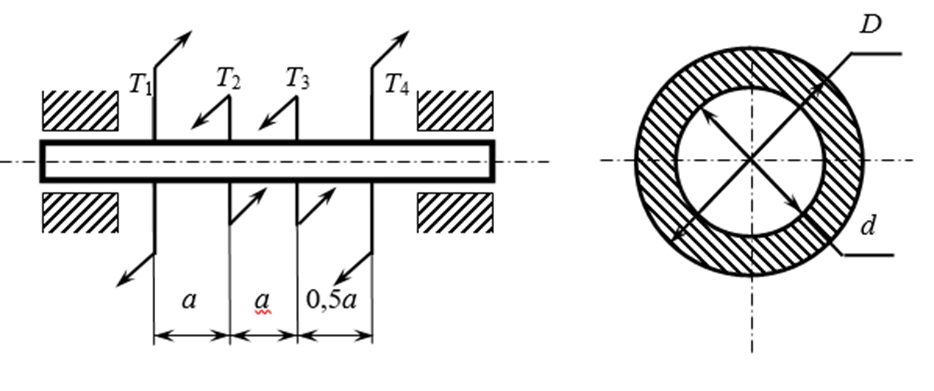

Рис. 2
Таблица 2
Цифра варианта | Порядковый номер цифры в варианте | |||
1 | 2 | 3 | 4 | |
Т1, Н м | Т2, Н м | а, мм | a | |
6 | Т1=1,6 Т2 | 260 | 160 | 0,5 |
