Вопросы/задания к заданиям: Расчет и анализ надежности электроснабжения с помощью блок-схем
Описание
Задание 1
Цель задания:
- рассчитать надежность схемы электроснабжения заданного потребителя;
- получить оценку уровня надежности его электроснабжения и сравнить с заданным;
- в случае его недопустимости наметить пути увеличения надежности электроснабжения.
Требуемый уровень надежности электроснабжения во всех вариантов расчета принять равным Рзад = 0,97.
Исходные данные для расчета.
1. Показатели надежности и плановых простоев элементов схемы.
Номер элемента | , 1/год | TВ , 10 –2 год | , 1/ год | TП , 10 –3год |
1 2 3 4 5 6 7 8 9 10 11 12 13 | 1 2 2 3 1,5 1 3 1,5 2 1 2 2 1 | 0,7 0,8 0,8 1 0,8 0,7 1 0,8 0,8 0,7 0,8 0,8 0,7 | 11 14 14 17 12 11 17 12 14 11 12 12 11 | 0,9 0,8 0,8 1 0,8 0,9 1 0,8 0,8 0,9 0,8 0,8 0,9 |

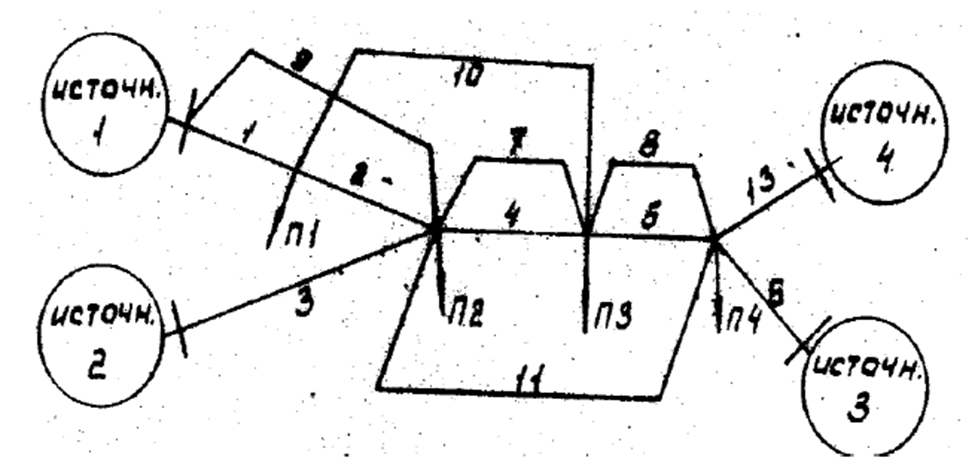

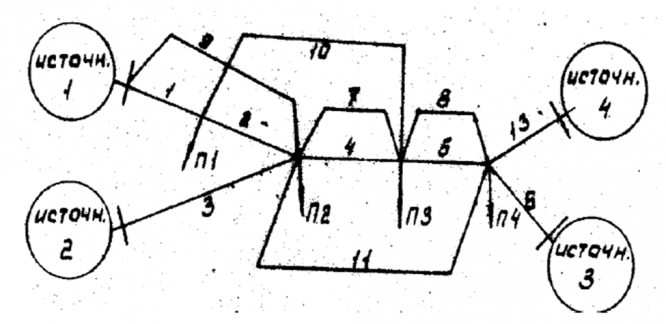

2. Варианты исходных данных
Номер варианта | Номера источников питания | Номер потребителя | Номера элементов, образующих схему электроснабжения | Ограничения по пропускной способности |
10 | 1, 2, 3 | П1 | 1, 2, 3, 4, 5, 6, 7, 9 | 0,1 (4 и 7) |
Решение:
