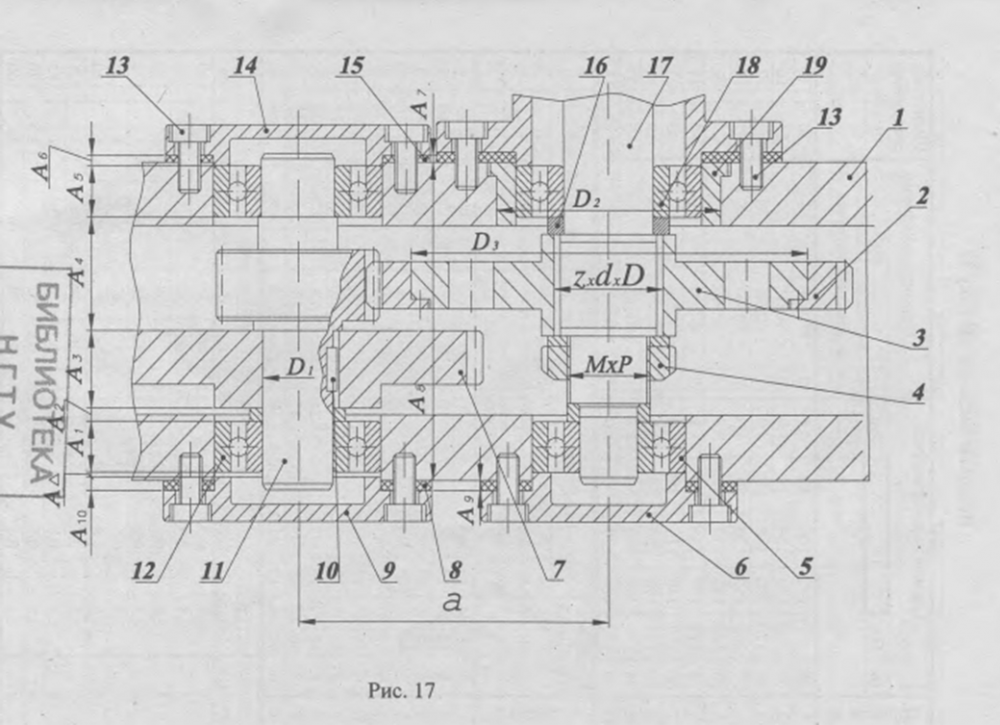

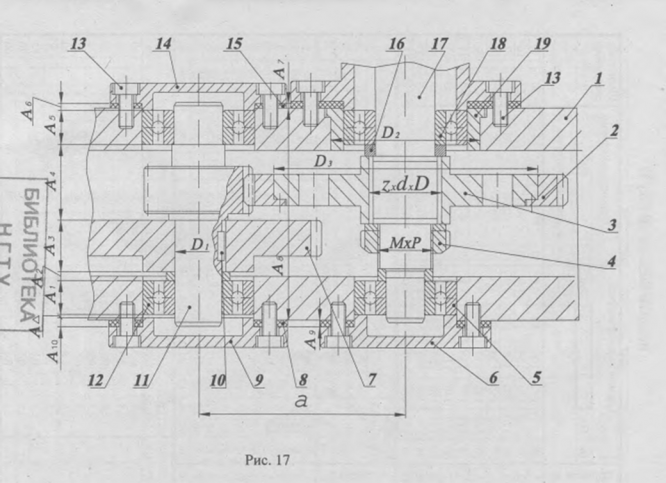

Курсовая работа: Нормирование точности и контроль деталей сборочной единицы вариант 17-3

№ варианта

Гладкие цилиндрические

соединения

Подшипники качения

Шпоночное соединение

D₁

D₂

D₃

N_max

N_min

Отв.

№ поз

Условное обозначение

Радиальная нагрузка, кН

d

b

мм

мкм

мм

3

40

120

180

150

70

4,0

12

1 60508

20

40

12

№ варианта

Шлицевое соединение

Резьбовое соединение

Зубчатая передача

Z

d

D

№

поз.

Обознач. резьбы

d_{2 изм}

DР_п

_пр

_лев

№ поз.

а

m

Z

V,

м/с

мм

мм

мкм

мин

мм

3

6

32

36

13

M8x1

7.24

8

-8

+12

7

120

1.5

60

8

№

варианта

Размерная цепь, размеры в мм

А_Dmax

А_{D min}

А₁ = А₅

А₂

А₃

А₄

А₆ = А₁₀

A₇ = А₉

A₈

3

2.8

0.8

23_-0.12

14

55

38

10

2

170
