Вопросы/задания к контрольной работе: Механизмы
Описание
Содержание
Введение | 2 |
Задание на курсовой проект | 3 |
Структурный анализ механизма | 4 |
План положений | 5 |
Построение трех планов скоростей любых положений | 7 |
Построение графика полезного сопротивления | 10 |
Построение планов ускорений для ранее построенных планов скоростей | 12 |
Силовой расчет механизма | 15 |
Заключение | 18 |
Список литературы |
Введение
В данной курсовой работе выполнено кинематическое и исследование Кривошипно – ползунного механизма.
В ходе кинематического исследования были определены: крайние положения механизма, построена его разметка для 12-ти положений, методом планов выполнен расчет скоростей и ускорений для трех положений механизма.
В ходе кинематического анализа для трех положений механизма методом планов определены реакции в кинематических парах и уравновешивающий момент сил.
Задание на курсовой проект

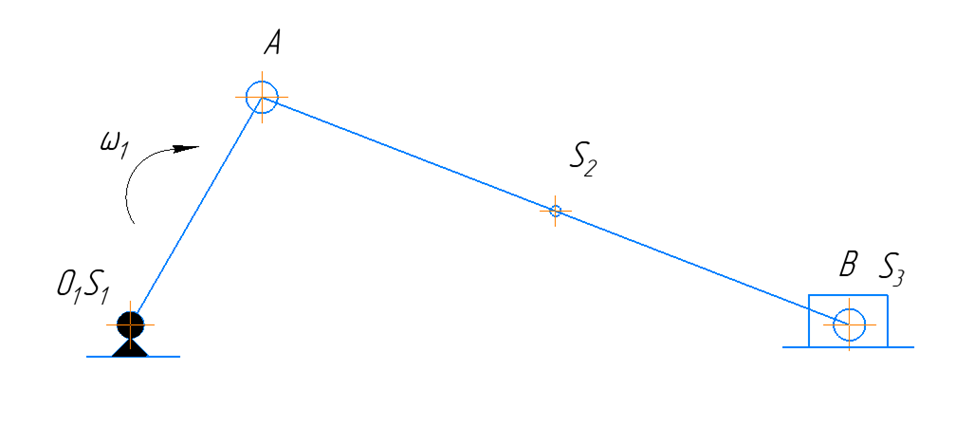

Схема механизма:
Исходные данные:
, м | , м | , м | , кН | |
0,107 | 0,254 | 0,127 | 1,7 | 19,48 |
Задачи, которые нужно решить в рамках курсовой работы:
- Построить план положений кривошипно-ползунного механизма из задания.
- Построить три плана скоростей для любых положений (выбрать самостоятельно).
- Построить планы ускорений для тех же положений, для которых построены планы скоростей.
- Провести силовой анализ механизма.
