Задача 14: Задача 14-50 вариант 50
Описание

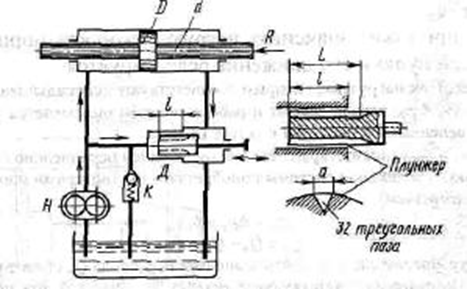

Для системы по условию задачи (14.49) построить графики зависимостей скорости vп движения поршня гидроцилиндра от нагрузки R при двух крайних положениях плунжера в дросселе Д (l1 = 20 см и l2= 2 см), Подачу насоса принимать постоянной QН = 120 см3/с.
Переливной клапан К открывается при давлении насоса P0 = 5 МПа. Характеристика клапана выражается уравнением
где - перепад давлений в клапане, МПа;
Qк - расход через клапан, см3/с.
Найти, при каких значениях нагрузки скорость поршня становится равной нулю и его движение реверсируется.
