Задача 14: Задача 14-49 вариант 49

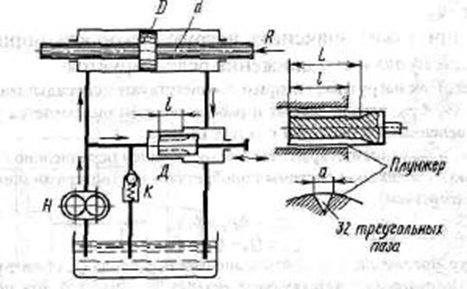

В системе объемной гидропередачи на поршень гидроцилиндра диаметром D = 5 см со штоком d= 2 см действует постоянная сила R= 6600 Н.

Система питается шестеренным насосом H, подача которого Q_н = 120см³/с. Рабочая жидкость - минеральное масло плотностью р = 900кг/м³ и вязкостью 0,09 П. Для защиты системы от перегрузок на выходе из насоса уста­новлен переливной клапан K, который открывается при давлении насоса P₀ = 5 МПа. Для регулирования скорости и направления движения порш­ня, параллельно гидроцилиндру установлен дроссель Д. Он вы­полнен в виде переставного плунжера с продольными пазами треугольной формы. Число пазов i = 32, сторона треугольного сечения паза а = 0,5 мм, его длина L = 20 см.

Рассчитать и построить в виде графика зависимость скорости поршня v_п от дросселирующей длины L пазов плунжера, изме­няемой при его перестановке.

Указать, какому значению L отвечает реверсирование движе­ния поршня.

Потерями напора в трубах, утечками и трением в гидроцилин­дре пренебречь. В дросселе учитывать только потери давления на трение по длине пазов плунжера. Местными потерями давления и утечками в дросселе пренебречь.
