Задача 14: Задача 14-48 вариант 48

Для системы по условию задачи 14.47, рабо­тающей под нагрузкой R = 7400 Н, определить дросселирующую длину l пазов плунжера, при которой откроется переливной кла­пан К. Какая при этом скорость v_п движения поршня гидроцилиндра? Построить зависимость скорости поршня v_л от дросселирующей длины пазов L при заданной нагрузке.

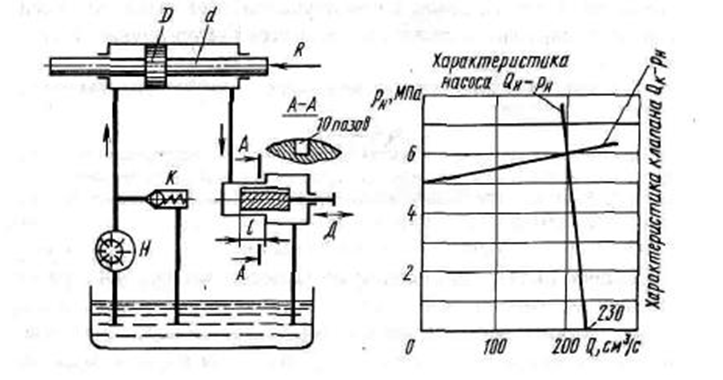

Задача 14.47. Шиберный насос Н подает жидкость (мине­ральное масло, плотность р = 900 кг/м³, вязкость 0,09 П в гидроцилиндр с диаметрами: поршня D= 60 мм и штока d = 30мм. Характеристика насоса задана в виде зависимости между по­дачей Qн и развиваемым насосом давлением Р_н, Насос снабжен переливным клапаном К, характеристика кото­рого задана в виде зависимости между расходом: через клапан Q_H и давлением насоса р_H. Для управления скоростью перемещения поршня в сливную линию системы включен регулируемый дроссель Д, который вы­полнен в виде переставного плунжера с десятью продольными пазами квадратного сечения (сторона квадрата а = 0,75 мм). Пе­ремещение плунжера изменяет дросселирующую длину I пазов плунжера и, следовательно, сопротивление дросселя.

Потерями напора в трубах, утечками и трением в гидроцилин­дре пренебречь. Перепад давлений в дросселе определять как результат сопро­тивления трения по длине пазов плунжера. Местными потерями напора в дросселе, а также утечками через зазор плунжера пре­небречь.
