Задача 14: Задача 14-47 вариант 47

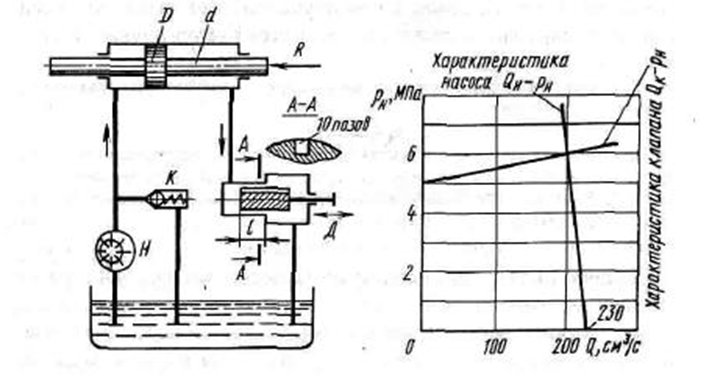

Шиберный насос Н подает жидкость (мине­ральное масло, плотность р = 900 кг/м³, вязкость 0,09 П в гидроцилиндр с диаметрами: поршня D= 60 мм и штока d = 30мм. Характеристика насоса задана в виде зависимости между по­дачей Qн и развиваемым насосом давлением Р_н, Насос снабжен переливным клапаном К, характеристика кото­рого задана в виде зависимости между расходом: через клапан Q_H и давлением насоса р_H. Для управления скоростью перемещения поршня в сливную линию системы включен регулируемый дроссель Д, который вы­полнен в виде переставного плунжера с десятью продольными пазами квадратного сечения (сторона квадрата а = 0,75 мм). Пе­ремещение плунжера изменяет дросселирующую длину I пазов плунжера и, следовательно, сопротивление дросселя.

1. Определить скорость vn, поршня гидроцилиндра при нагруз­ке R = 5300 Н и дросселирующей длине пазов плунжера l= 120 мм.

2. Как изменится скорость поршня, если при той же установке плунжера нагрузка возрастет до R= 7400 Н?

3. Как нужно изменить установку плунжера, чтобы при воз­росшей нагрузке скорость поршня осталась прежней? Потерями напора в трубах, утечками и трением в гидроцилин­дре пренебречь. Перепад давлений в дросселе определять как результат сопро­тивления трения по длине пазов плунжера. Местными потерями напора в дросселе, а также утечками через зазор плунжера пре­небречь.
