Задача 14: Задача 14-45 вариант 45

Шестеренчатый насос объемной гидропередачи подает масло (вязкость v = 0,3 Ст, относительная плотность б= 0,92) в гидроцилиндр (диаметры поршня и штока D₁ = 100 мм и D₂ = 40 мм), нагруженный усилием P = 3300 Н.

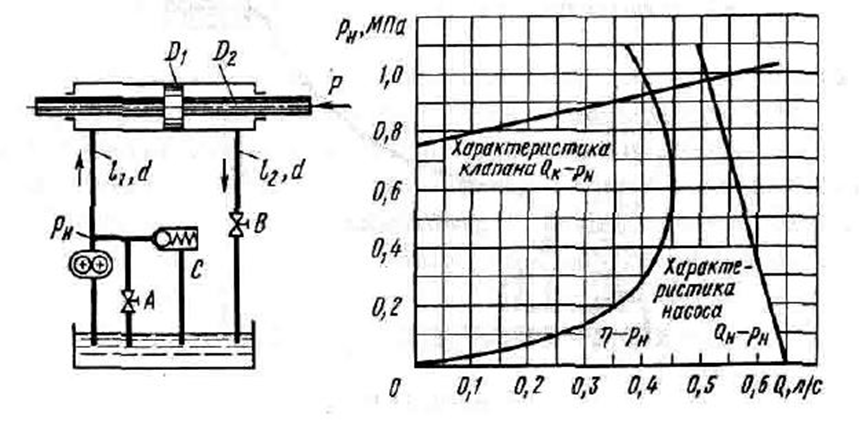

Характеристика насоса при n = const задана в виде зависимости давления р на выходе из насоса от его подачи Q_Н и зависимости к. п. д. насоса от P_н.

Напорная труба, идущая от насоса к гидроцилиндру, имеет приведенную длину l₁ = 2 м, d = 15 мм; сливная труба гидроцилиндра имеет размеры l₂ =8 м (приведенная длина с уче­том сопротивления полностью открытого дросселя В), d = 15 мм. Насос снабжен обводной трубой с дросселем А и предохранительным клапаном С, характеристика которого задана в виде зависимости давления P_н перед клапаном от расхода Q_к через него.

1. Определить скорость v_п рабочего хода поршня и потребляемую насосом мощность N_дв при закрытом дрос­селе А и полностью открытом дросселе В.

2. Сравнить мощность, потребляемую насосом при умень­шении скорости поршня до v_п^/ = 0,25* v_п двумя способами - прикрытием дросселя В при полностью закрытом дрос­селе А; б) открытием дросселя А при полностью открытом дросселе В.
