Задача 14: Задача 14-39 вариант 39
Описание

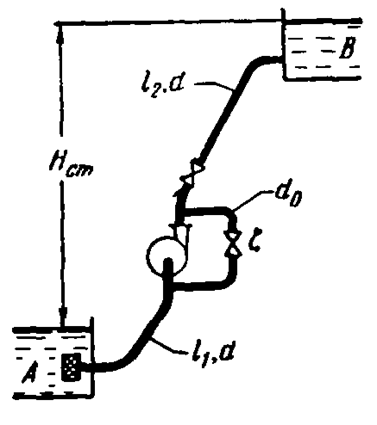

Центробежный насос, подающий воду из бака А в бак В на высоту Hст = 30 м, снабжен обводной трубой, по которой часть его подачи возвращается на сторону всасывания. Диаметр всасывающей и нагнетательной труб d = 100 мм, их общая приведенная длина L = l1 + l2 = 250 м, коэффициент сопротивления трения λ = 0,025. Диаметр обводной трубы d0 = 50 мм, ее суммарный коэффициент сопротивления ξ = 25.
1. Определить, пользуясь характеристикой насоса при n=2900 об/мин подачу в верхний бак, напор насоса мощность, потребляемую насосом.
2) Какова будет мощность двигателя, если такую же подачу в верхний бак осуществлять при выключенной обводной трубе, прикрыв задвижку на линии нагнетания?
Характеристика насоса при n = 2900 об/мин
QH, л/с | 0 | 8 | 12 | 16 | 20 | 24 | 28 | 32 | 36 |
НH, м | 52 | 55 | 54 | 52 | 49 | 44 | 38 | 30 | 19 |
кпд, % | 0 | 50 | 63 | 71 | 75 | 75 | 70 | 58 | 36 |
