ДЗ 2: 2 ДЗ КШО Вар 10 вариант 10

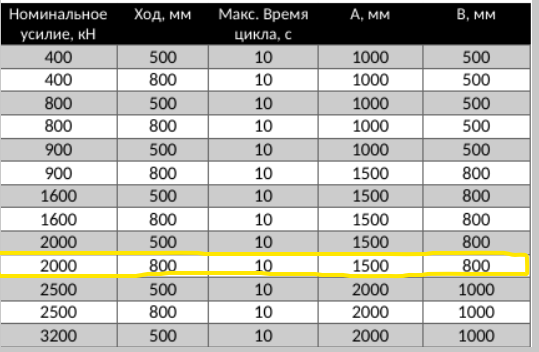

Разработать принципиальную схему РВП пресса простого действия. Подобрать по
каталогам компоненты привода: винт и гайку РВП, роликовую направляющую и
электродвигатель.В ходе расчетов принять:
Пресс имеет 4 винта РВП с прямым приводом от высокомоментного синхронного
электродвигателя, винты установлены по схеме фиксированная опора – свободный
конец;
В прессе применяется компенсация перекоса ползуна за счет неравномерной
нагрузки на винты пресса.
Эксцентриситет нагрузки составляет 10% от соответствующего расстояния между
винтами пресса (см. схему);
Ресурс работы РВП 8 млн. оборотов, запас по статической грузоподъемности не
менее 1,5;
Рабочая нагрузка действует только в течение четверти прямого хода, в остальной
части хода нагрузка отсутствует;
В течение рабочего хода скорость вращения электродвигателя равна номинальной
(160 об/мин), а в течении холостого хода – максимальной (1000 об/мин);
При расчете на устойчивость принять коэффициент запаса 4, а рабочую длину
винта равную ходу пресса, расчет вести по наружному диаметру;
При расчете допустимой скорости вращения принять коэффициент запаса 1,25, а
длину расчетной части винта равной 1,5 хода, расчет вести по наружному
диаметру;
Необходимый приводной момент на винте меньше или равен номинальному
моменту электродвигателя, КПД РВП составляет 80%;
